Объект: Обогрев резервуара противопожарного запаса воды РГСН-100

  • г. Красноярск
Обогрев резервуара противопожарного запаса воды РГСН-100

Объект

Емкость наземная горизонтальная для хранения противопожарного запаса воды для технологических нужд на объекте в г. Красноярск.

Назначение системы электрообогрева

Система электрообогрева предусматривается для поддержания температуры не ниже +5°C стенки резервуара с целью предотвращения замерзания воды.

Технические характеристики объекта

  • Тип резервуара: горизонтальный
  • Номинальный объем: 100 м3
  • Габариты: диаметр 3240 мм, длина 12700 мм
  • Тип и толщина теплоизоляции: минеральная вата, толщина 100 мм
  • Минимальная температура окружающей среды: -57С
  • Зона размещения резервуара: безопасная
  • Количество емкостей: 2 шт.

Техническое решение

Основываясь на проведенном нашими специалистами теплотехническом расчете, был разработан проект для внешнего электрического нагрева резервуара саморегулируемым нагревательным кабелем. Исходя из оценки конструктивных особенностей резервуара и вспомогательных узлов, а также, учитывая местные условия внешнего воздействия на емкость, была рассчитана потребная для достижения заданной температуры стенки резервуара длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов. (система крепления, соединения, питания). Вопросы монтажа кабельных электронагревательных секций на поверхности емкости были проработаны на месте изготовления резервуара.

По полученным результатам Заказчику был предоставлен проектный теплотехнический расчет с учетом полных теплопотерь формы резервуара, наличия штуцеров и люков и условиями наземного расположения.

В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован низкотемпературный саморегулирующийся греющий кабель Samreg 40-2CR предназначенный для установки на объектах для невзрывоопасных (обычных) зон.

Особенности системы обогрева

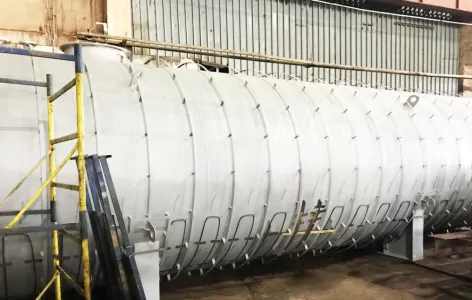

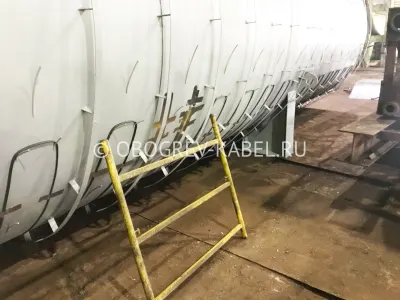

  • Шаг укладки нагревательных секций 360 мм, высота укладки нагревательного кабеля 1000 мм. Таким образом, выполнен обогрев только нижней части резервуара (на 1/3 от общей высоты), что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом средняя и верхняя части резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
  • Общее количество нагревательных секций 3, длина одной секции 50 м.
  • В системе обогрева применены комплектные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с кабельными стоками, упрощающими монтаж самой коробки на резервуаре.
  • Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен одноканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель Samreg 40-2CR, общая длина 150 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на резервуаре
  • Шкаф управления системой электрообогрева

Мощность системы обогрева 6000 Вт.
