Объект: Обогрев резервуара противопожарного запаса воды объемом 200 м3

  • Республика Коми, Печорский район
  • 2018 г.
Обогрев резервуара противопожарного запаса воды объемом 200 м3

Объект

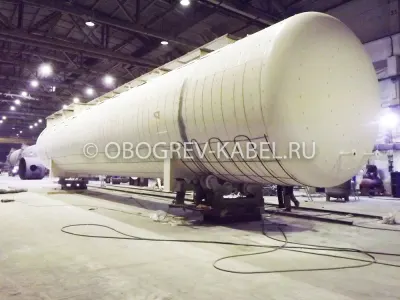

Резервуар противопожарного запаса воды V=200 м3. Каменское нефтяное месторождение (Республика Коми, Печорский район)

Назначение системы электрообогрева

Система электрообогрева предусматривается для поддержания температуры не ниже +5°C стенки резервуара с целью предотвращения замерзания воды.

При разработке технического решения принимались во внимание особенности и требования, предъявляемые заказчиком-изготовителем резервуара такие, как необходимость выбора кабеля и сопутствующего электрооборудования, пригодного для эксплуатации в условиях местного климата.

Технические характеристики объекта

  • Тип резервуара: горизонтальный
  • Номинальный объем: 200 м3
  • Габариты: диаметр 3400 мм, длина 19800 мм
  • Тип и толщина теплоизоляции: минеральная вата ISOVER, толщина 100 мм
  • Минимальная температура окружающей среды: -55 оС
  • Зона размещения резервуара: безопасная
  • Количество емкостей: 1 шт.

Техническое решение

На основании теплотехнического расчета, выполненного нашими специалистами, был составлен проект системы внешнего электрообогрева резервуара на базе саморегулирующегося греющего кабеля. Исходя из оценки конструктивных особенностей резервуара и вспомогательных узлов, а также, учитывая местные условия внешнего воздействия на емкость, была рассчитана потребная для достижения заданной температуры стенки резервуара длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов. Вопросы монтажа кабельных электронагревательных секций на поверхности емкости были проработаны на месте изготовления резервуара.

По полученным результатам Заказчику был предоставлен проектный теплотехнический расчет с учетом полных теплопотерь формы резервуара, наличия штуцеров и люков и условиями наземного расположения.

В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован низкотемпературный саморегулирующийся греющий кабель Samreg 40-2CR предназначенный для установки на объектах для неврывоопасных (обычных) зон.

Особенности системы обогрева

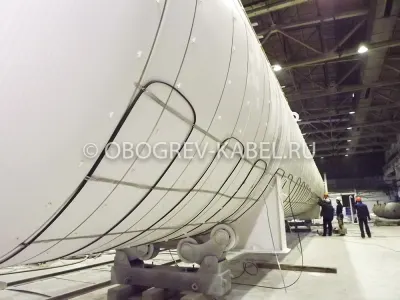

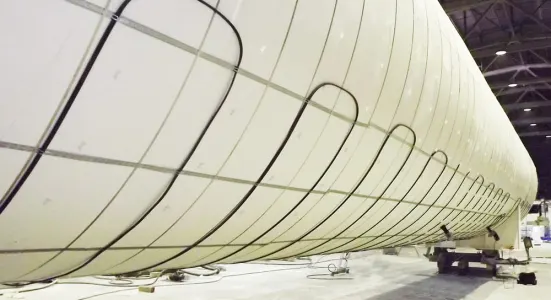

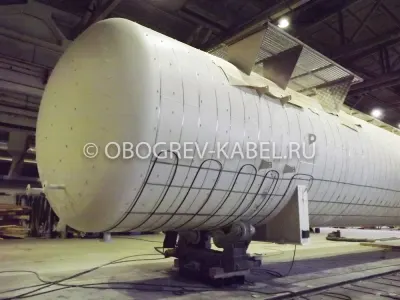

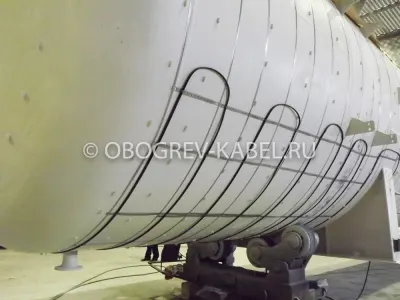

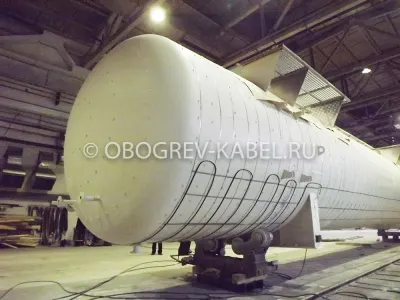

  • Шаг укладки нагревательных секций 400 мм, высота укладки нагревательного кабеля 1000 мм. Таким образом, выполнен обогрев только 1/3 резервуара, что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом остальная часть резервуара будет обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
  • Общее количество нагревательных секций 4, длина одной секции 45 м.
  • В системе обогрева применены комплектные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с кабельными стоками, упрощающими монтаж самой коробки на резервуаре, а также ввод нагревательных кабелей через теплоизоляцию.
  • Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры +5оС, что дает дополнительную экономию электроэнергии. В шкафу реализован автоматический и ручной режим работы системы обогрева

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель Samreg 40-2CR, общая длина 180 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на резервуаре
  • Шкаф управления системой электрообогрева

Мощность системы обогрева 7200 Вт.
