Проектирование электрообогрева резервуара

Разработка проекта обогрева резервуара осуществляется специалистами (проектировщиками), имеющими соответствующую квалификацию и опыт в данной сфере. Для компании, предлагающей разработку проекта необходимо наличие СРО на проектирование.

Время разработки проектной документации – 1-2 недели, при условии, что все данные предоставлены и согласование проходит без значительных задержек.

Нормативные документы, используемые при проектировании обогрева резервуара:

Этапы проектирования обогрева резервуара

  1. Разработка технического задания (в случае если оно не предоставлено) и подготовка Торгово-коммерческого предложения (ТКП)

    Для первоначальных расчетов и выполнения предварительной спецификации заполняется опросный лист, в котором указывается назначение резервуара, форма, размеры, материал, температура окружающей среды, рабочая температура и другие данные, необходимые для подбора системы обогрева.

  2. Теплотехнический расчет системы обогрева

    В расчете определяются теплопотери с поверхности резервуара в зависимости от продукта, материала резервуара, теплоизоляции и т.д. Осуществляются расчеты программными методами, либо по формулам, приведенным далее.

  3. Подбор элементов системы электрообогрева

    Составляется спецификация с указанием всех составляющих системы (греющего кабеля, креплений, комплектующих, элементов управления, запчастей). Составляющие системы должны соответствовать заданным параметрам качества и техническим требованиям. Утверждается стоимость оборудования, выполняется подбор аналогов и т.д.

  4. Выполнение рабочей документации (РКД)

    В составе проекта электрообогрева резервуара содержатся:

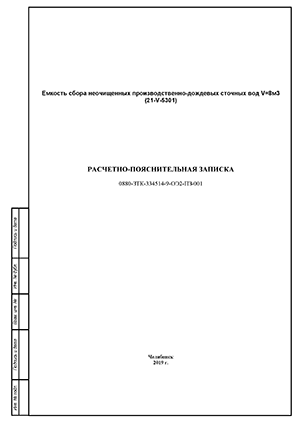

    Пояснительная записка
    Пояснительная записка

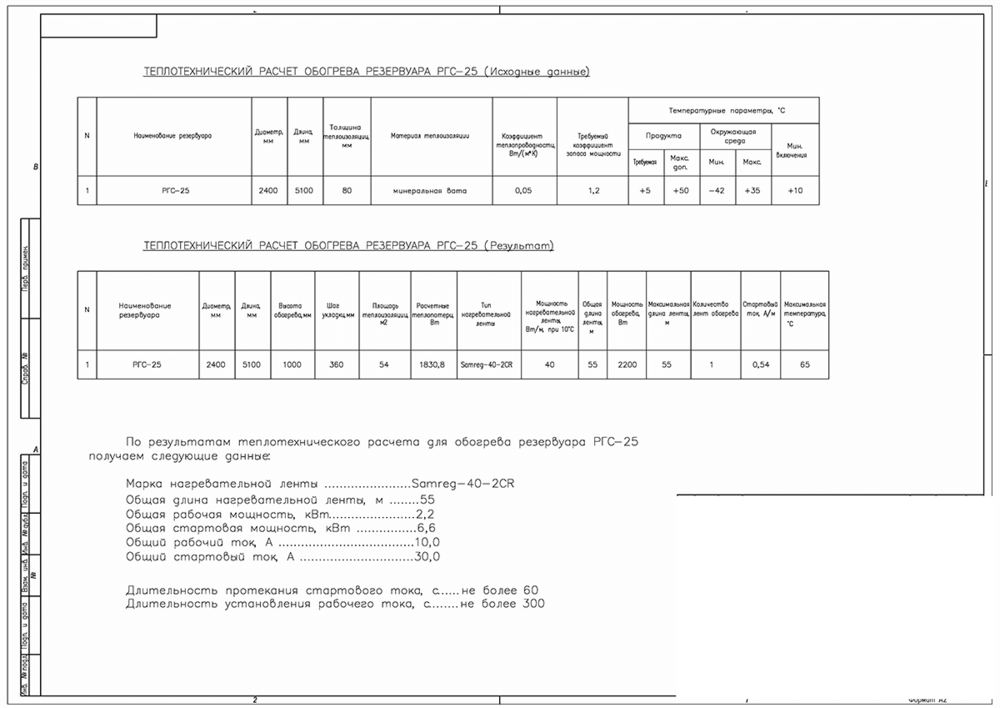

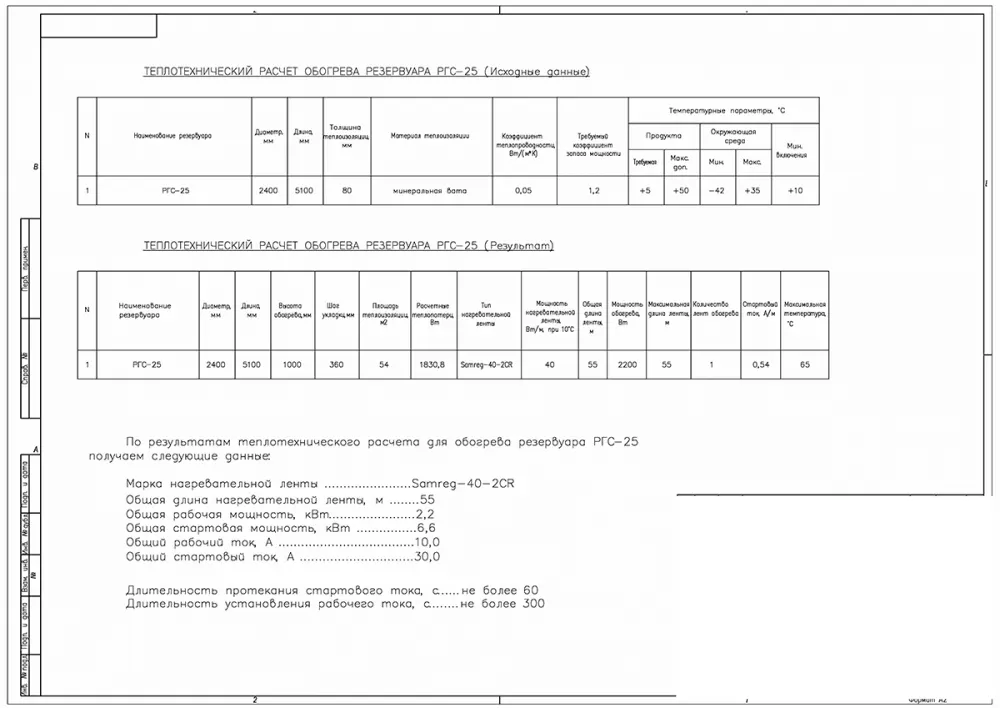

    Теплотехнический расчет
    Теплотехнический расчет

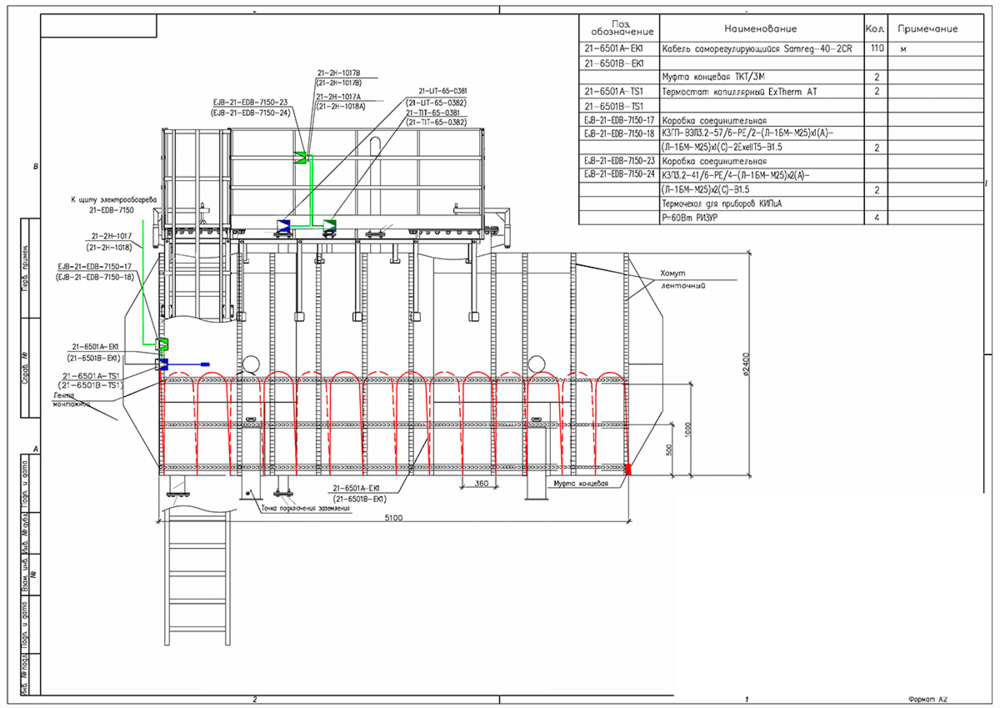

    Схема монтажа
    Схема монтажа

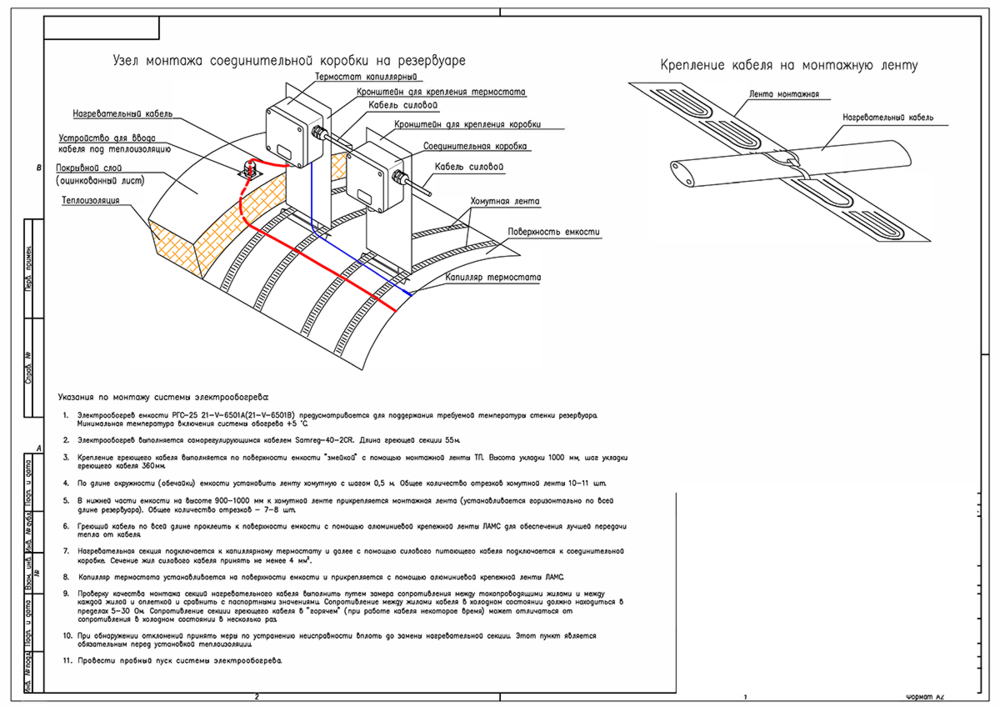

    Монтаж типовых узлов
    Монтаж типовых узлов

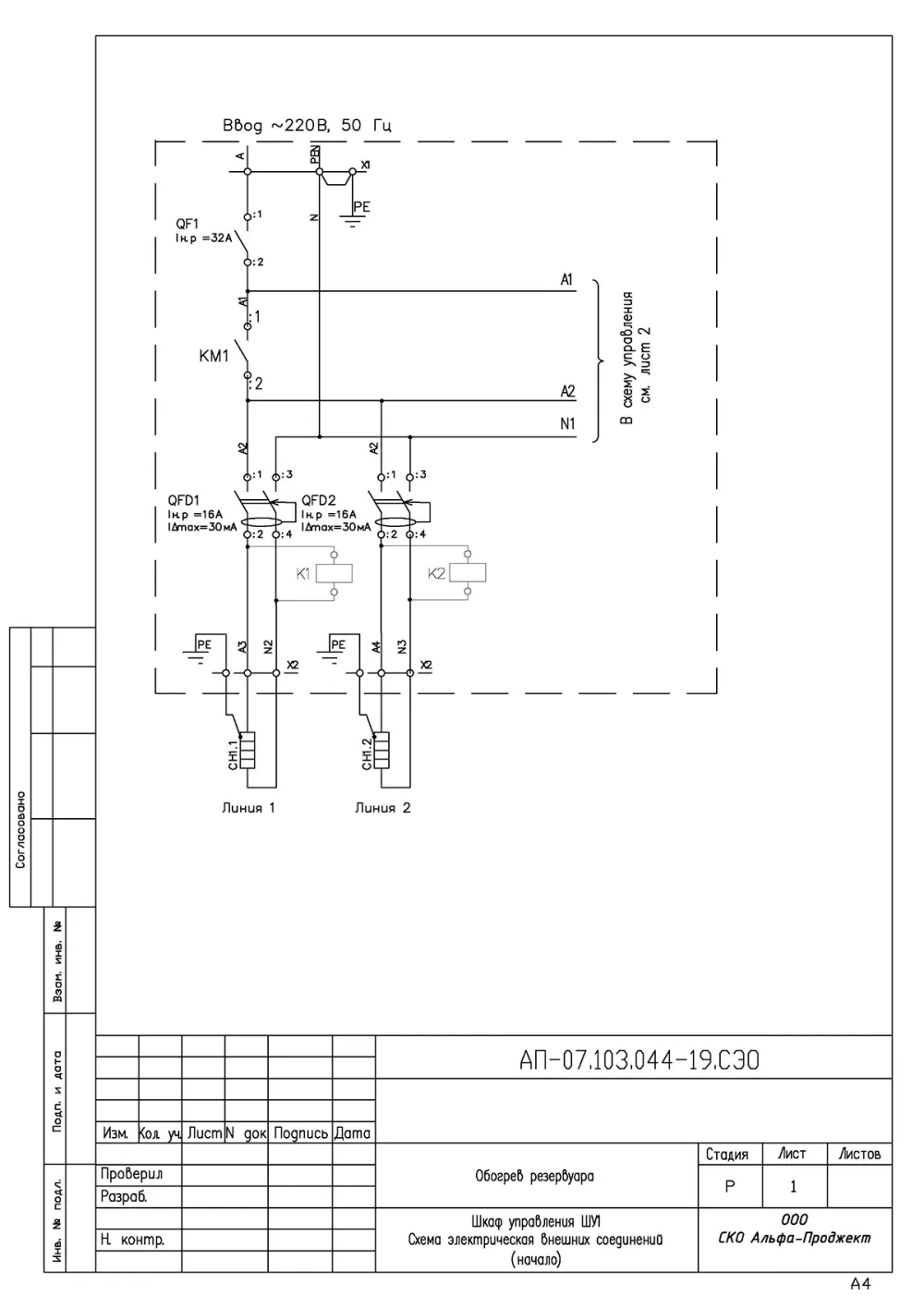

    Принципиальная схема шкафа управления
    Принципиальная схема шкафа управления

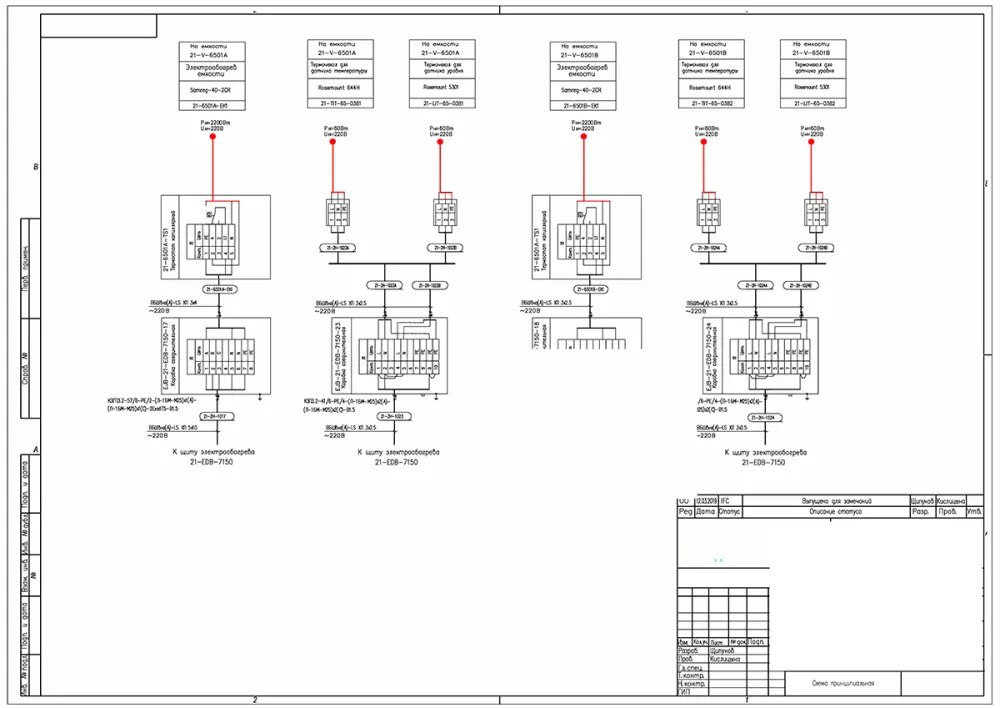

    Схема подключения нагревательного кабеля к шкафу управления
    Схема подключения нагревательного кабеля к шкафу управления

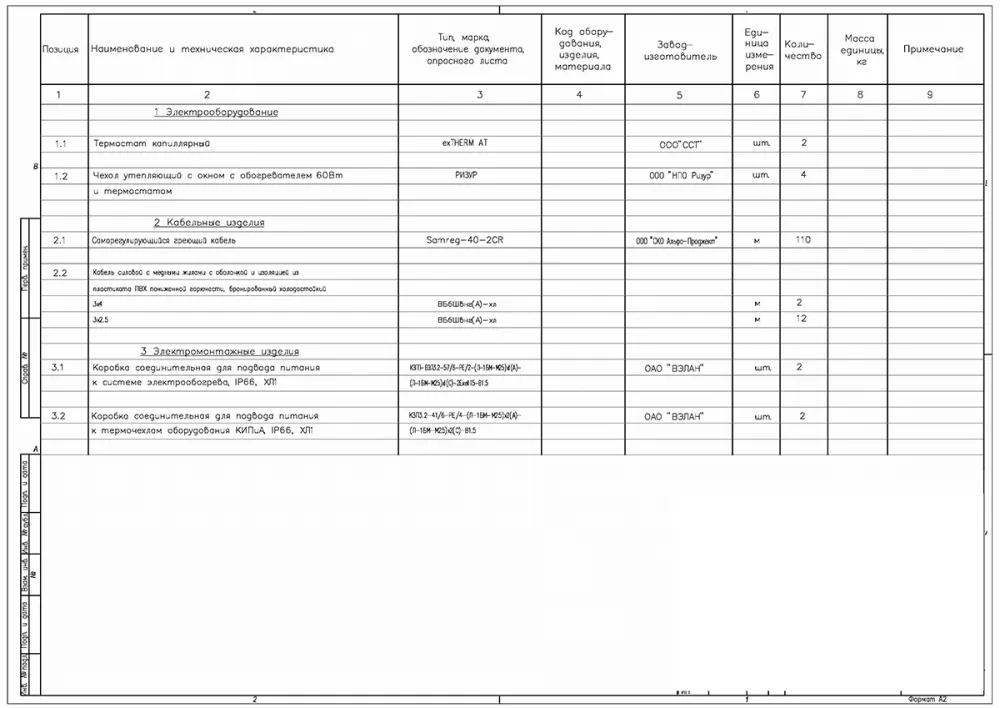

    Спецификация оборудования и материалов
    Спецификация оборудования и материалов

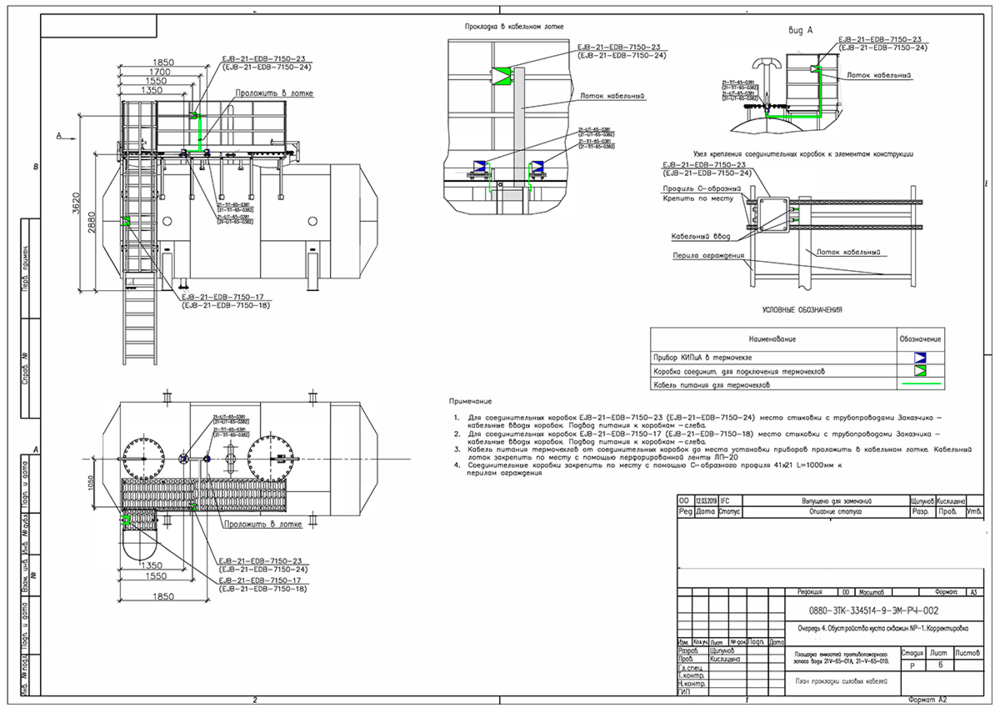

    Задание на подвод питания
    Задание на подвод питания

  5. Согласование проекта и выдача Заказчику

    Проект согласуется с технической службой, принимающей проект в работу. На этапе согласования исключаются ошибки и противоречия с остальной технической документацией объекта, проверяется сочетание с другими конструкциями и объектами. Оформляется проект электрообогрева в соответствии с ГОСТом, а также внутренним стандартам предприятия. Предоставляется как правило электронная (pdf, dwg) и бумажная версия документа.

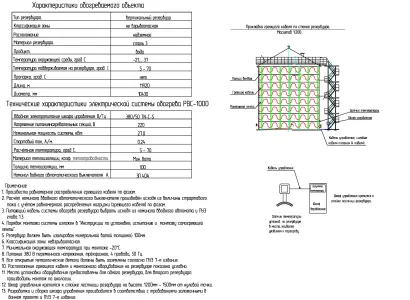

Примеры проектов обогрева резервуара

Типовая документация на систему электрообогрева резервуара

На стадии технико-коммерческого предложения предоставляется:

  1. Список соответствий требованиям опросного листа;
  2. Эскиз оборудования с ориентировочными габаритными и присоединительными размерами.

На стадии исходных данных предоставляется:

  1. Чертёж общего вида с указанием массы, габаритных и присоединительных размеров (РКД, выполненная по ГОСТ ЕСКД);
  2. Объём поставки (спецификация изделий оборудования и материалов).

На стадии рабочей конструкторской документации предоставляется:

  1. Габаритно-монтажные чертежи шкафа управления (общие виды, вес, требования к установке и т.д.), выполненные согласно ГОСТ ЕСКД;
  2. Схемы монтажа греющего кабеля на резервуаре;
  3. Детальная спецификация комплекта поставки обогрева резервуара с техническими характеристиками поставляемого оборудования;
  4. Список запасных частей, инструментов и принадлежности;
  5. Сопроводительная и разрешительная документация: сертификаты, паспорта качества, инструкции на кабель и комплектующие.

При отгрузке предоставляется:

  1. Габаритно-монтажные чертежи шкафа управления;
  2. Инструкция, содержащая описание специфики управления, а также рекомендации по настройке изменяемых параметров;
  3. Схемы монтажа греющего кабеля на резервуаре;
  4. Детальная спецификация комплекта поставки обогрева резервуара с техническими характеристиками поставляемого оборудования;
  5. Технический паспорт на русском языке;
  6. Руководства по монтажу, пуско-наладке, эксплуатации и техническому обслуживанию;
  7. Инструкция по транспортировке и хранению;
  8. Инструкция по подъемно-монтажным работам;
  9. Ведомость ЗИП;
  10. Перечень быстроизнашивающихся деталей для пуска и гарантийного периода эксплуатации (при наличии);
  11. Перечень специального инструмента, необходимого для монтажа, технического обслуживания и ремонта;
  12. Ремонтная документация согласно ГОСТ 2.602-2013 ЕСКД «Ремонтные документы»;
  13. Процедура приемки;
  14. Процедура испытаний на заводе-изготовителе;
  15. Процедура испытаний на месте (при необходимости);
  16. Акт и протокол приемки на заводе-изготовителе, сведения об устранении недостатков, выявленных в процессе приемочных испытаний;
  17. Декларации/Сертификаты соответствия требованиям Технических регламентов Таможенного союза (ТР ТС) на данное оборудование и его компоненты.

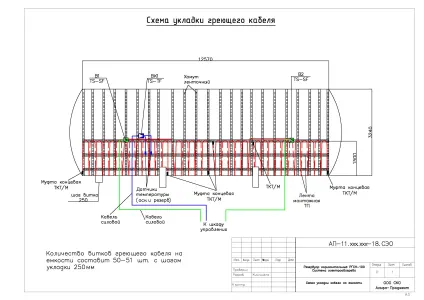

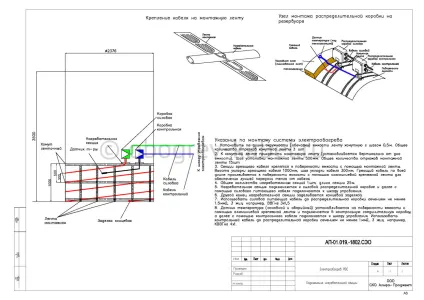

Схемы монтажа греющего кабеля на резервуаре
