Обогрев горизонтального стального подземного резервуара РГСП 15 м3
Описание объекта обогрева
РГСП объемом 15м.куб., габаритами 2015х5400 мм, из низколегированной стали (09Г2С). Утепление резервуара выполнено пеноплексом толщиной 100мм.
Резервуар подземный будет использоваться для хранения воды, с температурой окружающей среды до -37°С.
Обогрев резервуара будет использоваться для поддержания рабочей температуры +5°С, размещение в общепромышленной зоне, с глубиной залегания ниже уровня промерзания грунта.

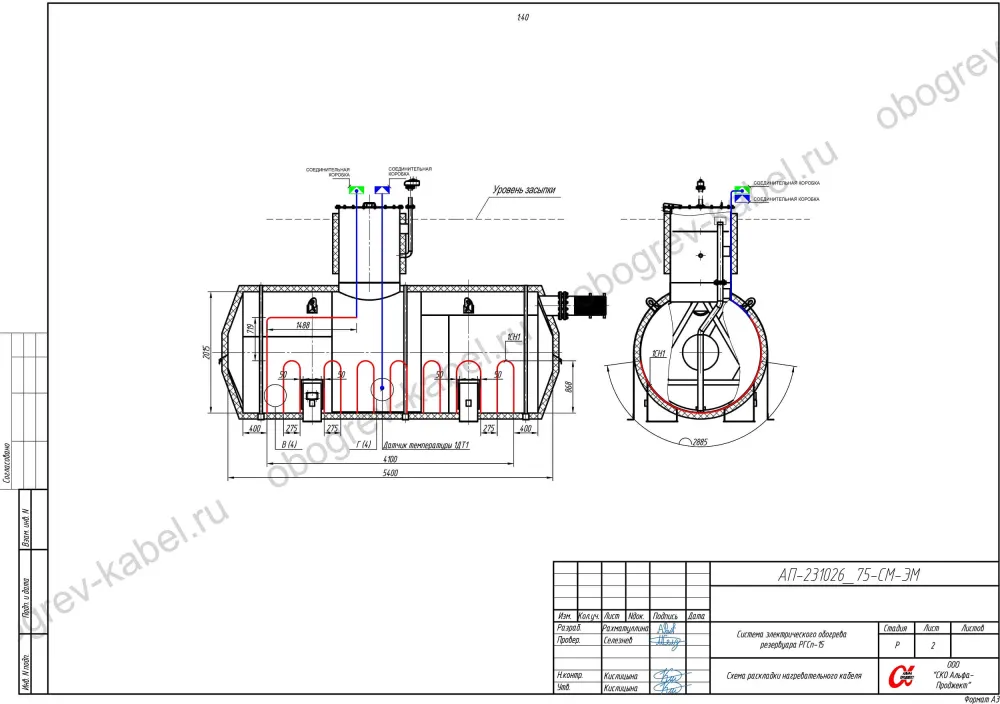

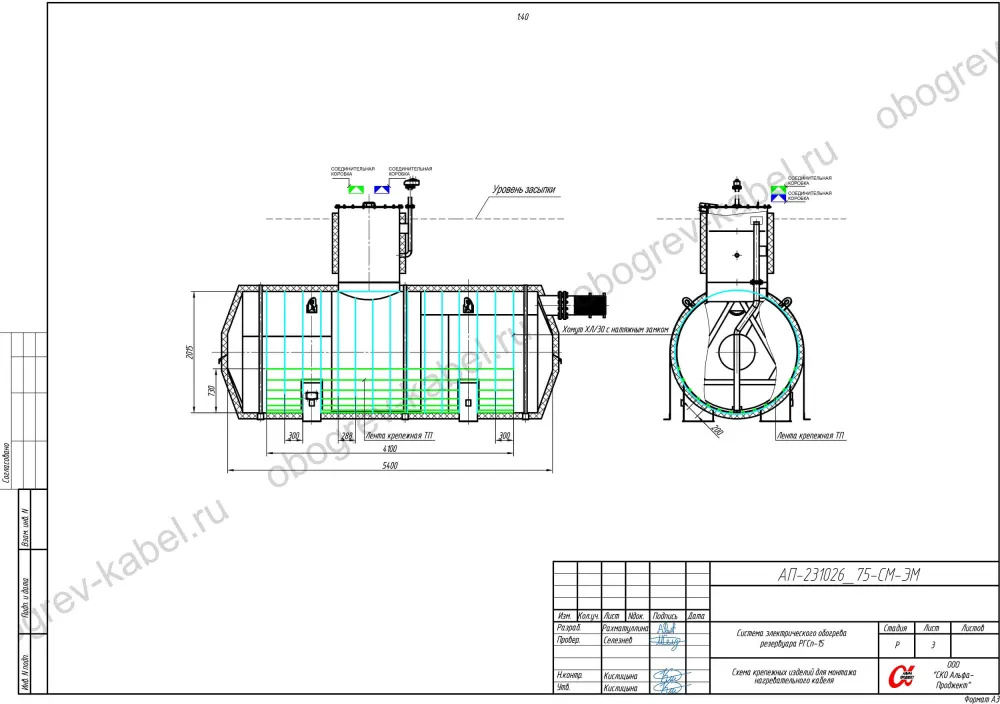

Монтаж греющего кабеля на резервуар выполнен змейкой с шагом 275мм, крепление электрокабеля снаружи резервуара лентой ТП с хомутами ХЛ с натяжными замками, в соответствии с альбомом типовых узлов креплений.
Смонтированный нагревательный кабель проклеен сверху алюминиевой лентой ЛАМС.
Монтаж соединительных коробок на кронштейнах РВ. Сам кронштейн к несущей конструкции – при помощи сварного соединения.

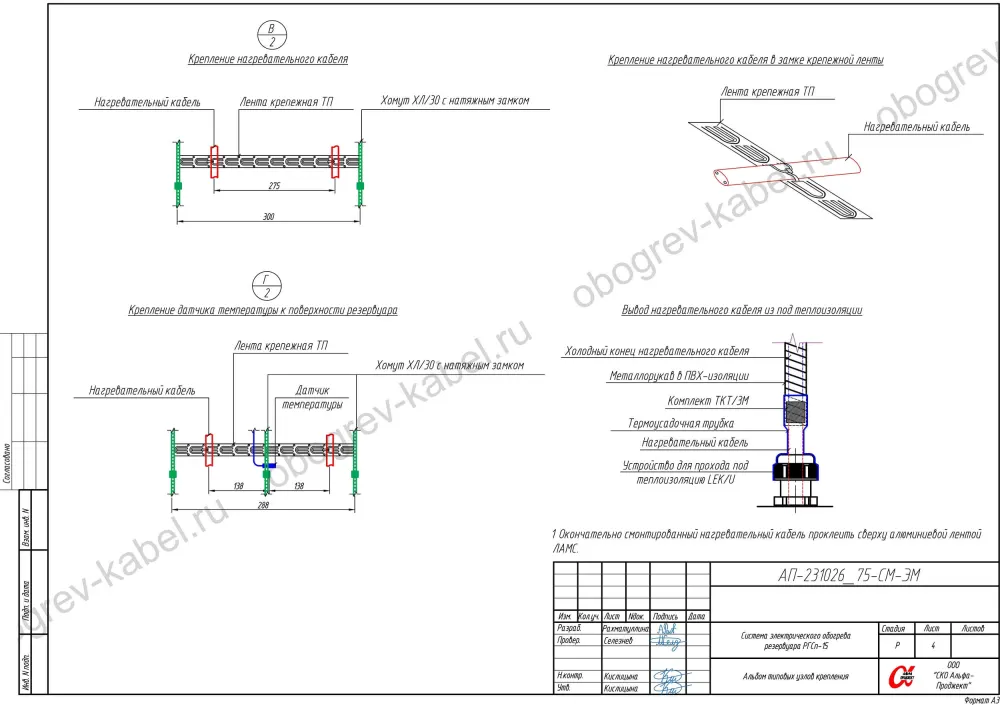

Контроль температурных режимов осуществляется от датчика температуры поверхности резервуара, размещенного между витками кабеля. Крепление датчика температуры – хомут ХЛ с натяжным замком.
Соединение контрольного кабеля и провода датчика температуры выполнено в соединительной коробке.
Управление электрообогревом резервуара от шкафа управления. ШУ наружного исполнения (уличный) с внутренним электрическим обогревом.
Назначение системы обогрева подземного резервуара
Поддержание рабочей температуры в холодное время года.
Техническое решение
Проектом разработана система электрического обогрева для поддержания заданного температурного параметра +5°С. После проведения всех необходимых расчётов и подбора оборудования для обогрева стального резервуара были проведены работы по монтажу саморегулирующегося кабеля SRG 40-2CR-UV.
Состав системы обогрева резервуара
| Номенклатура | Обозначение | Кол-во |
|---|---|---|
| Подсистема обогрева | ||
| Саморегулирующийся греющий кабель | SRG 40-2CR-UV | 50 м |
| Комплект заделки для кабеля | ТКТ/3м | 1 шт |
| Силовой кабель (холодный конец) | ВВГнг(А)-LS 3х2,5 | 6 м |
| Контрольный кабель | КВВГЭнг 4х1,5 | 7 м |
| Комплект заделки для кабеля | ТКТ/3м | 1 шт |
| Комплект заделки для кабеля | ТКТ/ВТ | 1 шт |
| Подсистема питания | ||
| Шкаф управления | ШУЭОр-2/1-Т111н-231026_75-СМ | 1 шт |
| Коробка соединительная | УВГ1776Р21Ф000011-Б | 1 шт |
| Подсистема управления | ||
| Датчик температуры | ДТС014-50М.В3.25/2 | 1 шт |
| Коробка соединительная | УВГ1776Р21Ф000034-Б | 1 шт |
| Подсистема крепления | ||
| Лента монтажная | ТП | 60 м |
| Лента крепежная | ЛАМС | 2 шт |
| Хомут | ХЛ-30 | 100 м |
| Крепежные элементы для хомута | ЗХЛ-3/30 | 20 шт |
| Кронштейн | РВ | 2 шт |
| Устройство для ввода под теплоизоляцию | LEK/U | 2 шт |
| Металлорукав в ПВХ-изоляции | РЗ ЦП-20 | 13 м |
| Термоусадочная трубка | ТУТ(3:1)нг-LS 40/13 | 1 м |
Проект системы обогрева
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
