Для чего необходимо утеплять резервуары?
В состав системы электрообогрева резервуаров как необходимый элемент входит теплоизоляция. Она позволяет минимизировать мощность системы электрообогрева, стабилизировать тепловой режим резервуара, а также защищает нагревательный кабель от внешних воздействий. При отсутствии теплоизоляции, будет невозможно компенсировать тепловые потери нагревательным кабелем.
Резервуары являются хорошим способом хранения для противопожарных запасов воды, запасов питьевой воды, нефтепродуктов, газосодержащих веществ и так далее. Но для их правильной эксплуатации необходимо поддержание положительной температуры продукта. Для выполнения данной задачи требуется выполнить обогрев и утепление резервуара.
Если вы ещё не определились по системе обогрева, то рекомендуем ознакомиться с статьёй «Проектирование электрообогрева резервуара».
Способы утепления, виды утеплителей
В состав конструкции теплоизоляции входит:
- Теплоизоляционный слой – слой материала, применяемый для уменьшения тепловых потерь;
- Покрывной слой – применяется в роли защитной оболочки, которая обеспечивает защиту теплоизоляции материала от воздействия окружающей среды и механических повреждения;
- Элементы крепления – арматура, с помощью которой осуществляется крепления теплоизоляции к изолируемой поверхности.
В настоящие время в качестве тепловой изоляции резервуаров преимущественно используются:

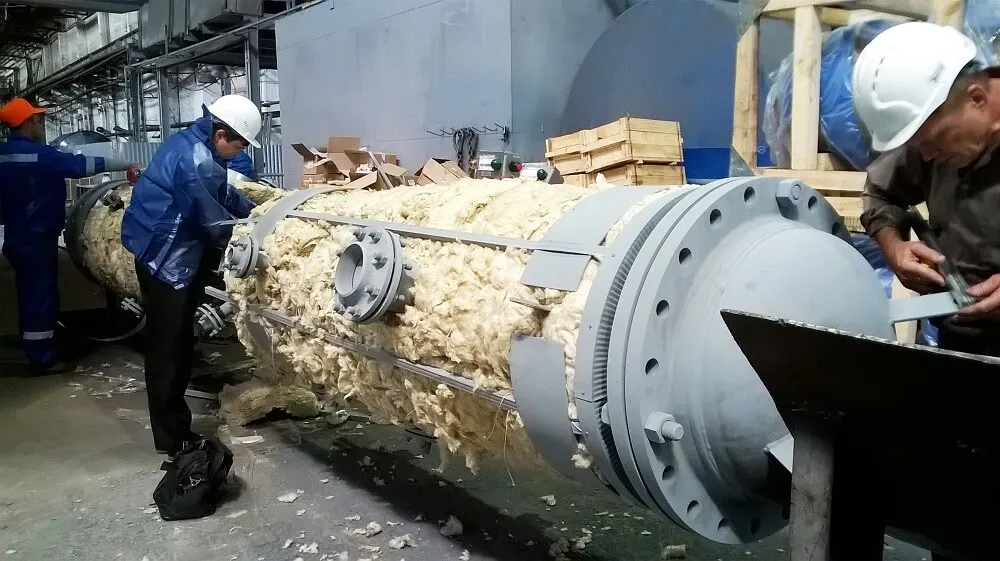

Минеральная вата
Вид утеплителя, представляющий собой волокнистый материал, имеющий хорошие теплоизолирующие свойства.
Монтаж
На стенах резервуара учитываются крепежные элементы для утеплителя. Важным моментом монтажа теплоизоляции является плотное прилегание материала к креплениям. Образование зазоров между плитами утеплителя недопустимы. С внешней стороны резервуар покрывается оцинкованными листами стали.
Основные плюсы
- Невысокая цена;
- Пожаробезопасность;
- Относительно простой монтаж.
Основные минусы
- Теряет теплоизоляционные свойства при намокании;
- Со временем оседает под собственным весом;
- Имеет большой общий вес.
Не рекомендуется использовать в качестве теплоизоляции подземных резервуаров. Так как из-за влажности почвы минвата потеряет свои свойства. В данном случае лучше рассматривать в качестве теплоизоляции пенополиуретан (ППУ).

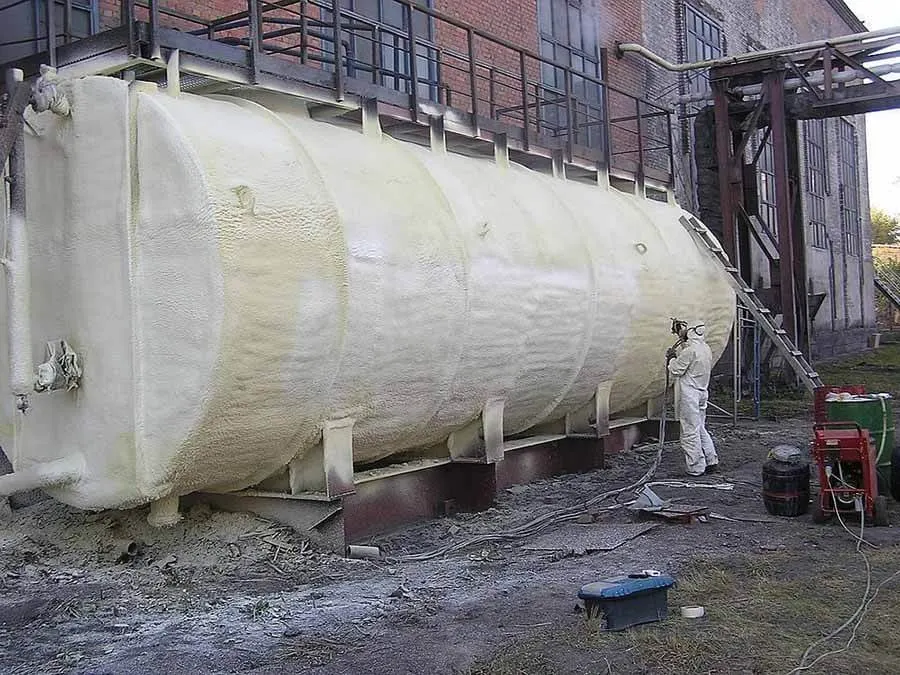

Пенополиуретан
Актуальный синтетический утеплитель, образование которого достигается смешиванием и дальнейшим отвердеванием двух элементов: полиола и полиизоционата.
Монтаж
Перед нанесением утеплителя с поверхности резервуара убирается грязь и ржавчина. После поверхность обезжиривается. На объекте осуществляется смешивание компонентов для получения теплоизоляционного материала, который в дальнейшем наносится на поверхность резервуара. Напыление осуществляется ровными слоями в несколько подходов, для обеспечения нужной толщины. Для обеспечения защиты от ультрафиолетовых лучей на теплоизоляцию наносится краска. Для дополнительной защиты изоляционного слоя обеспечивается покрытие оцинкованным листом стали.
Основные плюсы
- Небольшой вес;
- Не требует никаких крепежных элементов;
- Высокая влагостойкость.
Основные минусы
- Дороговизна материала;
- Слабая устойчивость к УФ излучению.

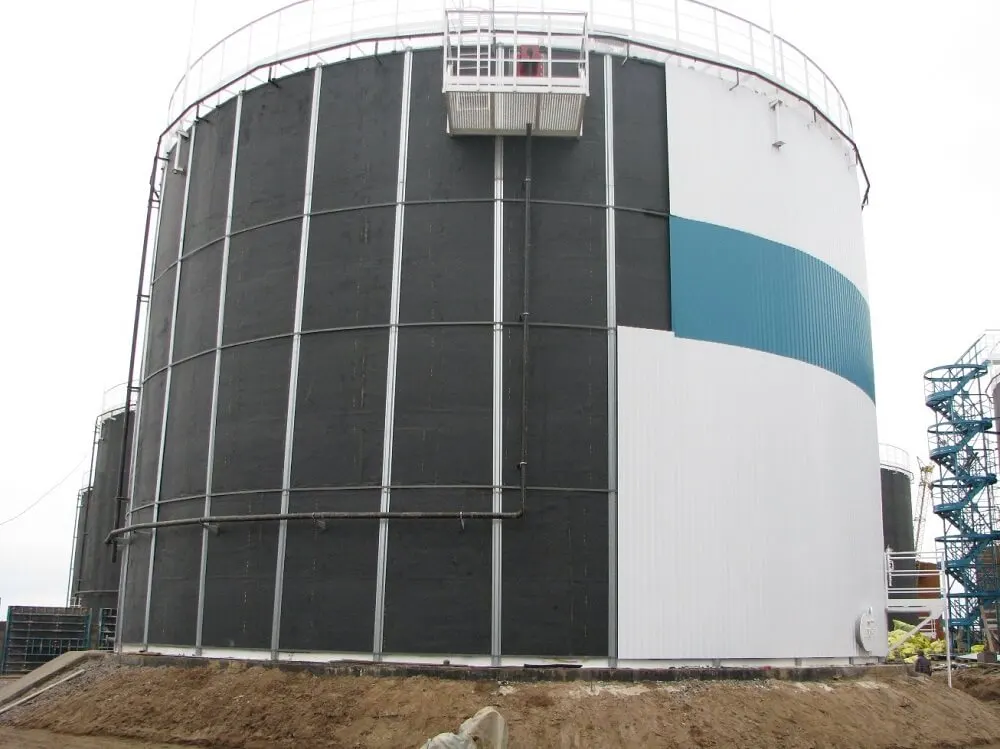

Вспененный каучук
Мягкий термоизоляционный материал с закрытой пористой структурой.
Монтаж
Первым делом следует очистить от загрязнений, следов коррозии, а также обезжирить поверхность резервуара. После чего рулон утеплителя разворачивается и крепится на поверхности емкости за счет самоклеящегося слоя, а после фиксации утеплителя стыки рулонов проклеиваются теплоизолирующей лентой для лучшей герметизации. Благодаря смоло-содержащим веществам входящих в состав утеплителя обеспечивается качественное сцепление с поверхностью резервуара.
Основные плюсы
- Упругость и эластичность;
- Высокая прочность;
- Не требует крепежных элементов;
- Долгий срок службы.
Основные минусы
- Дороговизна материала;
- Повышенные требования к монтажу.
Все эти материалы обеспечивают низкое значение коэффициента теплопроводности.
При выборе изоляционного материала следует учитывать следующие важные факторы:
- Температурные характеристики;
- Теплопроводность изоляции;
- Механические свойства;
- Химическую совместимость и коррозионную стойкость;
- Влагостойкость;
- Характеристики безопасности для персонала;
- Лгнестойкость;
- Токсичность при горении;
- Стоимость;
Расчёт теплоизоляции резервуара
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
Какие задачи решает кабельный электрообогрев?
Основной задачей кабельного обогрева резервуара является компенсация тепловых потерь, происходящих через опоры, основание, стенку и крышку, а также поддержания положительных температурных параметров продукта. Теплоизоляция предотвращает часть тепловых потерь с поверхности емкости. Теплоизоляция не решает проблему поддержания положительных температур продукта в процессе его нахождения в резервуаре и не обеспечивает его защиту от замерзания в период отрицательных температур.
Расчетная мощность системы электрообогрева должна быть достаточной для компенсации тепловых потерь и поддержания необходимой технологической температуры продукта.
