Обогрев резервуара горизонтального стального РГС 200

Описание объекта обогрева

Обогревается РГСН-200 – резервуар горизонтальный стальной наземный объемом 200 м.куб. для нефте-газовой промышленности (цилиндрическая конструкция с плоскими днищами). Электрообогрев данного вида емкости является обязательным, т.к.

  • низкие температуры эксплуатации (до -61°С);
  • при этом высокие показатели вязкости у материалов, которые будут храниться в РГС 200 м3.

Также необходимо использование дополнительной теплоизоляции, в данном случае это минеральная вата 100 мм толщиной.

Обогрев резервуара с дизельным топливом или нефтяного резервуара (это в дальнейшем возможные варианты использования) обязывает к использованию специального кабеля со взрывозащитой.

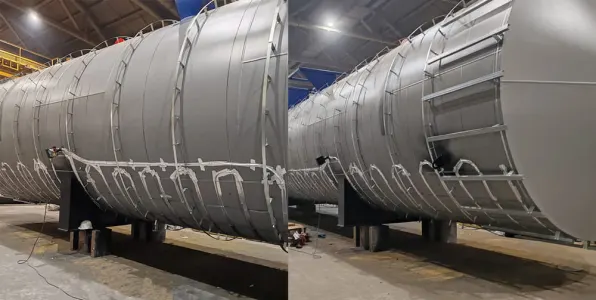

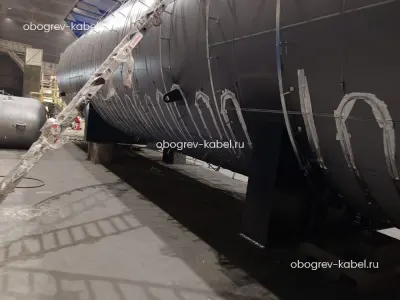

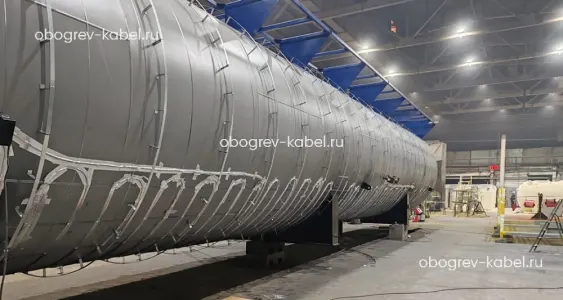

Монтаж нагревательного кабеля на резервуар выполнен с максимально допустимым шагом 300 мм. Это решение было принято для увеличения высоты обогрева. Обычно при обогреве резервуара минимальная высота обогрева составляет 30%.

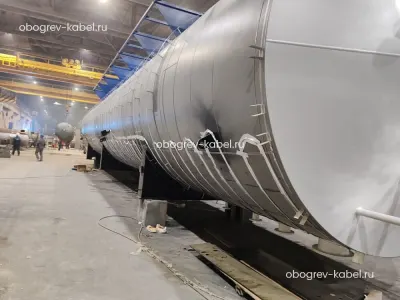

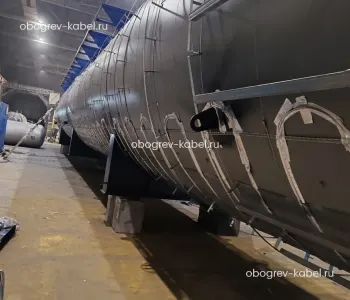

Для крепления кабеля к поверхности резервуара была применена лента ТП. Монтаж ленты выполнен по длине окружности в зоне обогрева. Для крепления ленты использованы хомуты с замками, шаг хомутов – 500 мм, что является максимально экономичным. Если шаг больше - будет провес монтажной ленты, как следствие - плохое прилегание кабеля и некачественный обогрев.

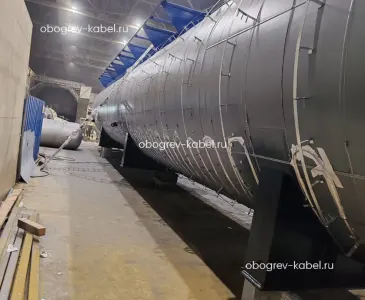

Ввод нагревательных секций и провода датчика выполнен через опорный кронштейн соединительных коробок. Монтаж коробок также выполнен при помощи хомутов с замками.

Назначение системы обогрева наземного резервуара

Поддержание рабочей температуры в холодное время года.

Техническое решение

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля 45ВТС2-ВР на резервуар. Кабель высокотемпературный, с максимальной рабочей температурой до +120°С.

Состав системы обогрева РГС 200

Наименование Обозначение Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель 45ВТС2-ВР 300 м
1.2 Комплект для заделки кабеля VS/KV 6 шт
1.3 Комплект для заделки кабеля SKS 3 шт
2. Подсистема питания
2.1 Шкаф управления ШУЭО-14/6-Т111Б-230309-11-Т 1 шт
2.2 Коробка соединительная УВГ1776Р21Ф000012-А 2 шт
3. Подсистема управления
3.1 Датчик температуры ДТС014-Pt100.В3.25/2.0 Ехi-Т6 1 шт
3.2 Коробка соединительная УВГ1776Р21Ф000014-А 1 шт
4. Подсистема крепления
4.1 Лента монтажная ТП 270 м
4.2 Лента крепежная AS.50 9 шт
4.3 Хомут ХЛ-30 645 м
4.4 Крепежные элементы для хомута ЗХЛ-3/30 55 шт

Схема раскладки кабеля

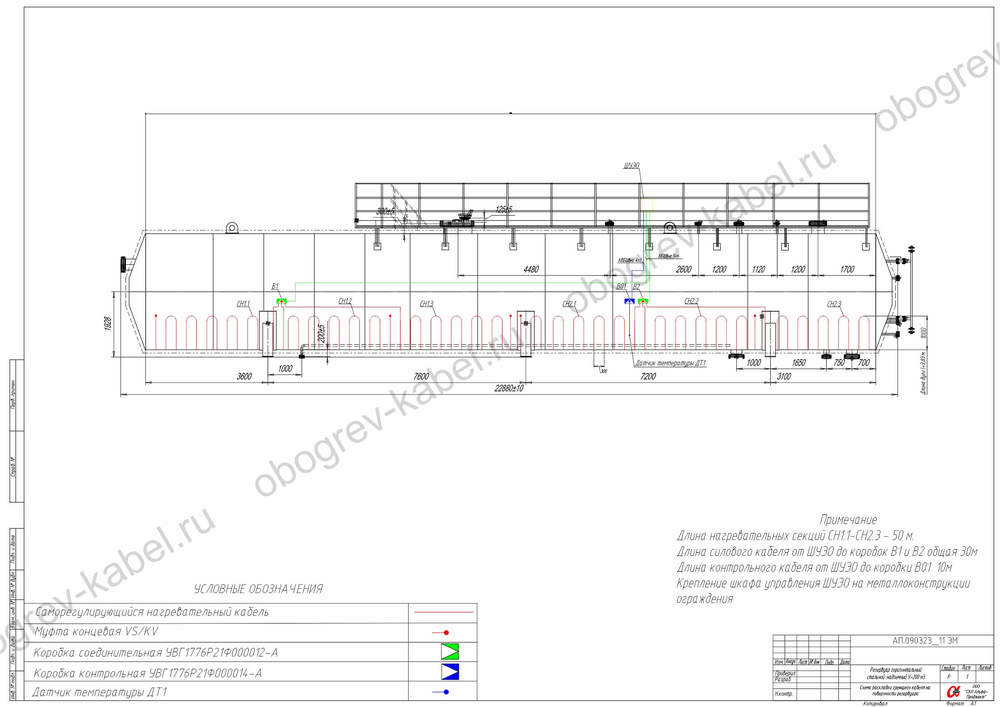

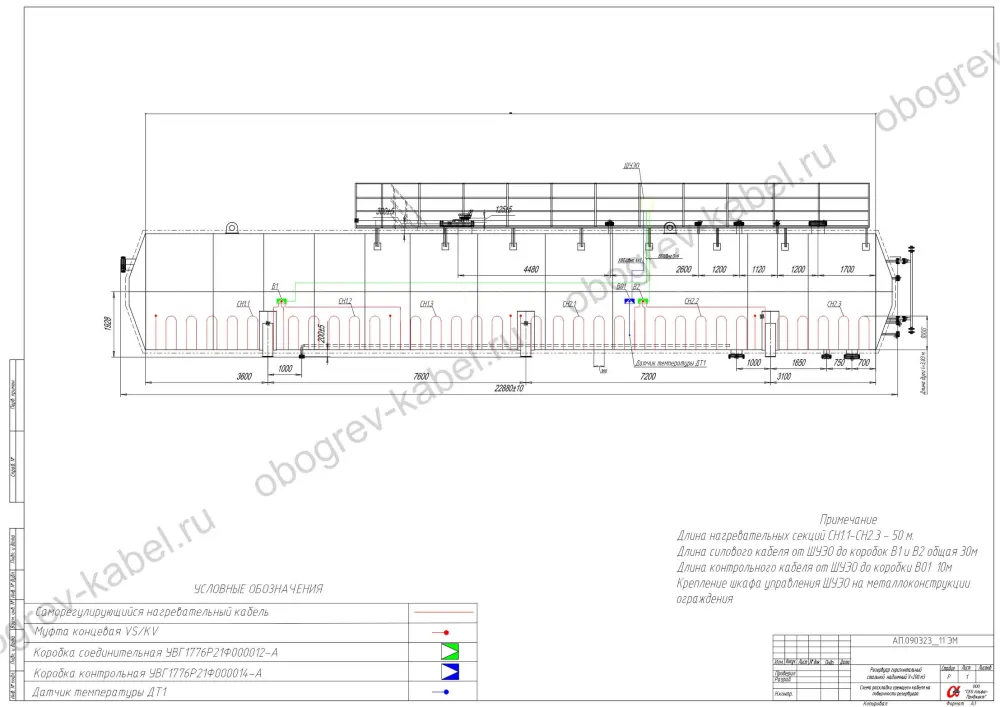

Схема раскладки кабеля для обогрева резервуара горизонтального стального РГС 200
