Обогрев горизонтального стального наземного резервуара РГСН 50 м3

  • ООО «Эс Ай Ди Инжиниринг»
  • п. Солнечный, Хабаровский край
  • 2022 г.
Обогрев горизонтального стального наземного резервуара РГСН 50 м3

Объект обогрева

Горизонтальный стальной наземный резервуар ООО «Эс Ай Ди Инжиниринг», п. Солнечный, Хабаровский край.

Техническое описание

Наземный горизонтальный стальной резервуар РГСН-50.

  • Диаметр внутренний: 2300 мм
  • Длина: 12100 мм
  • Материал резервуара: СТ3
  • Толщина стенки: 4 мм
  • Утепление: РГС Мин. Вата 100 мм + лист оц. 0,4 мм

Назначение системы обогрева РГСН-50

Поддержание рабочей температуры в холодное время года.

Техническое решение

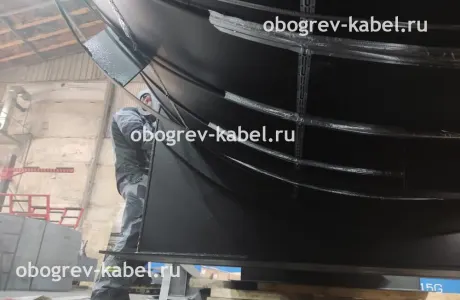

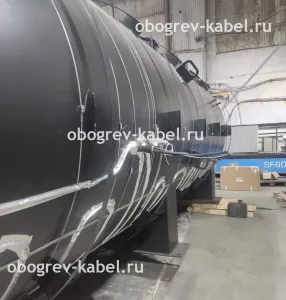

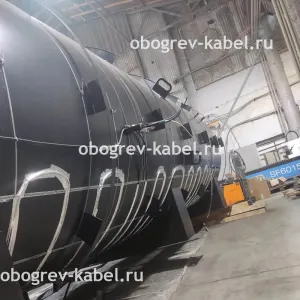

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля SAMREG 40-2CR на нижнюю часть резервуара.

Состав системы обогрева

Наименование Обозначение Ед. изм. Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG-40-2CR-UV м 120
1.2 Комплект заделки для кабеля ТКТ/ПРОМ шт 3
1.3 Комплект заделки для кабеля ТКТ/3М шт 1
2. Подсистема питания
2.1 Шкаф управления ШУЭО-5/3-Т111-221209_27-Т шт 1
2.2 Коробка соединительная УВГ1776Р21Ф000012-А шт 1
3. Подсистема управления
3.1 Датчик температуры ДТС014-50M.В3.25/2.0 шт 1
3.2 Коробка соединительная УВГ1776Р21Ф000014-А шт 1
4. Подсистема крепления
4.1 Этикетка: Внимание электрообогрев Этикетка шт 8
4.2 Лента монтажная ТП м 120
4.3 Лента крепежная ЛАМС 50м шт 4
4.4 Хомут ХЛ-30 м 270
4.5 Крепежные элементы для хомута ЗХЛ-3/30 шт 40

Схема системы электрообогрева

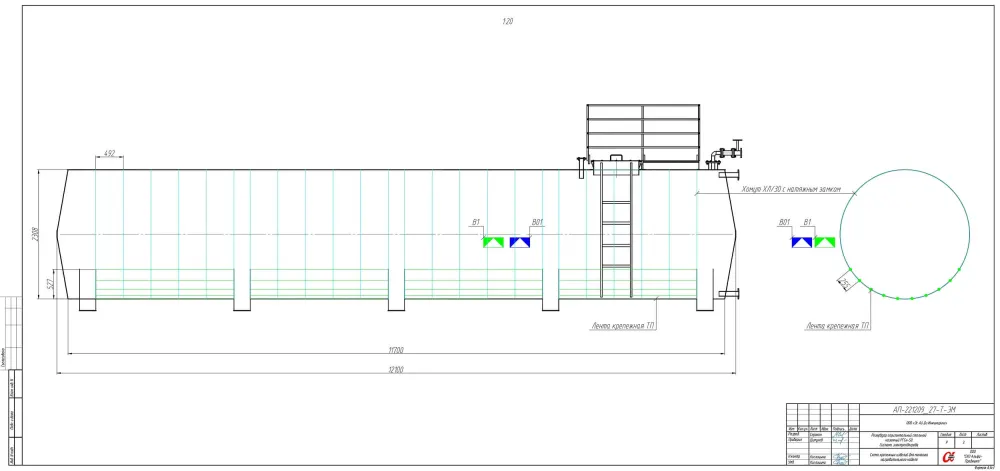

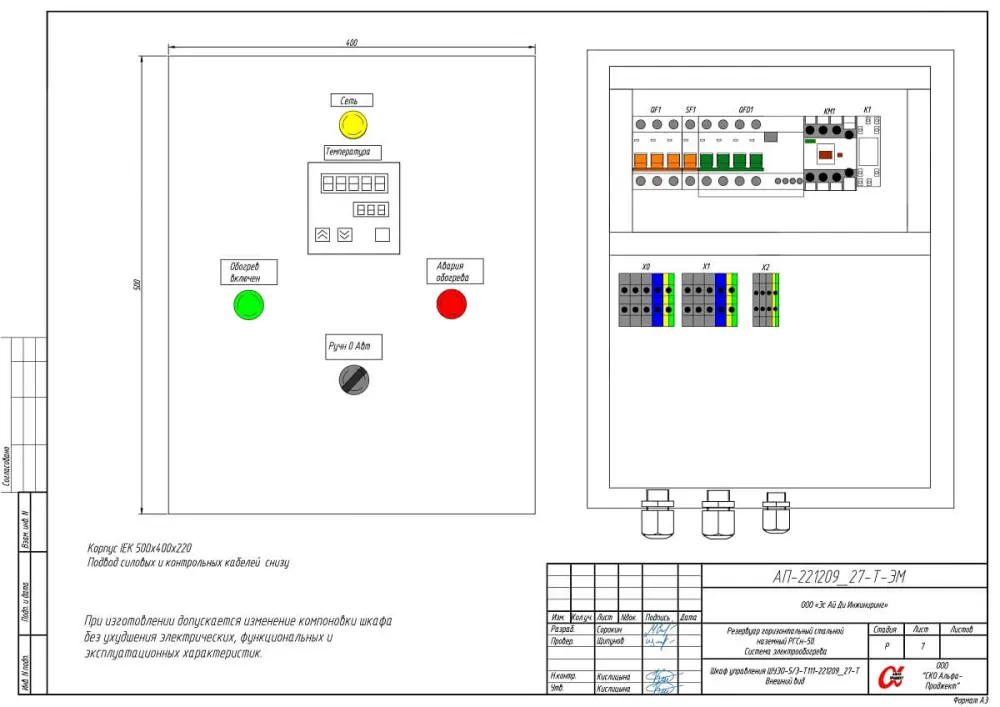

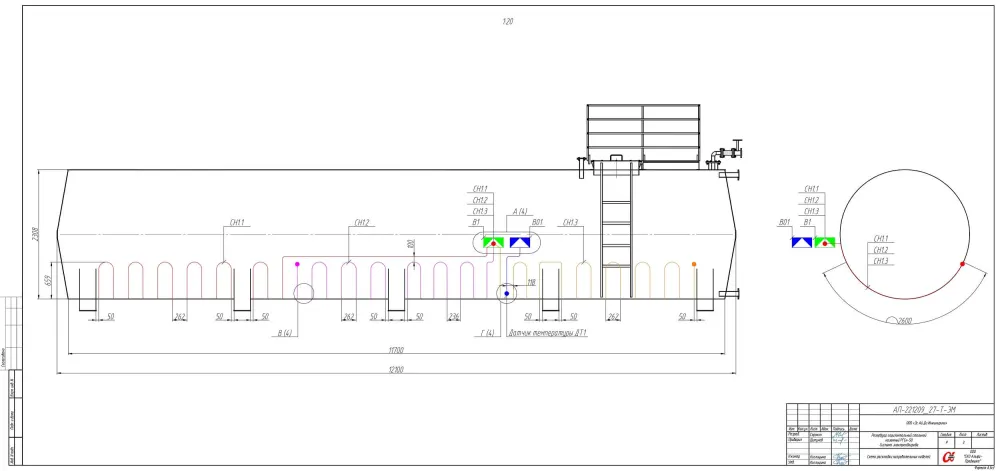

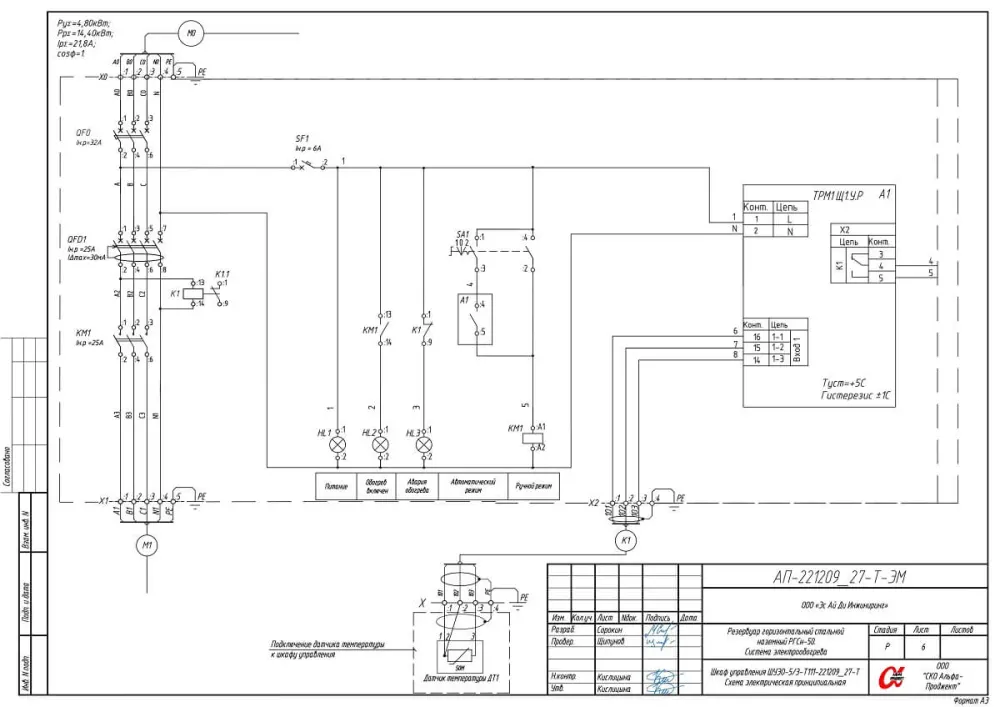

Схема раскладки нагревательных кабелей Схема крепежных изделий для монтажа нагревательного кабеля Схема шкафа управления ШУЭО-5/3-Т111-221209_27-Т Схематичный внешний вид шкафа управления ШУЭО-5/3-Т111-221209_27-Т
