Объект: Емкость для подогрева нефти объемом 50 м3

  • г. Ухта
  • 2018 г.
Емкость для подогрева нефти объемом 50 м3

Объект

Емкость наземная горизонтальная для подогрева нефти V=50 м3. Производственная база, республика Коми г. Ухта.

Назначение системы электрообогрева

Система электрообогрева предназначена для поддержания температуры не ниже +10°C стенки резервуара с целью предотвращения замерзания нефти.
При разработке технического решения принимались во внимание особенности и требования, предъявляемые заказчиком-изготовителем резервуара такие, как необходимость выбора кабеля и сопутствующего электрооборудования, пригодного для эксплуатации в условиях местного климата. Также учитывался взрывоопасный характер обогреваемого продукта, в связи с чем было подобрано взрывозащищённое оборудование.

Технические характеристики объекта

  • Тип резервуара: горизонтальный
  • Номинальный объем: 50 м3
  • Габариты: диаметр 2730 мм, длина 9170 мм
  • Тип и толщина теплоизоляции: минеральная вата, толщина 50 мм
  • Минимальная температура окружающей среды: -45 грС
  • Зона размещения резервуара: взрывоопасная
  • Количество емкостей: 1 шт.

Техническое решение

Заказчиком были предоставлены технические данные на обогрев резервуара с нефтью объемом 50 кубов. На основании этих данных инженеры нашей компании подготовили расчет тепловых потерь с поверхности данной емкости, а также рассчитали количество кабеля необходимое для их перекрытия и поддержания положительной температуры стенки резервуара. Была составлена комплектация системы внешнего электрообогрева резервуара на базе саморегулирующегося греющего кабеля.

В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован низкотемпературный саморегулирующийся греющий кабель ALPHATRACE 40ATL-2CP предназначенный для установки на объектах, расположенных во взрывоопасных зонах.

Особенности системы обогрева

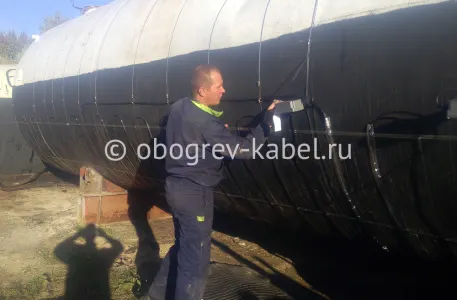

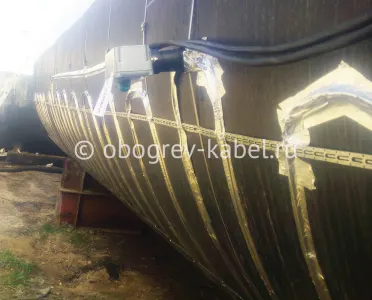

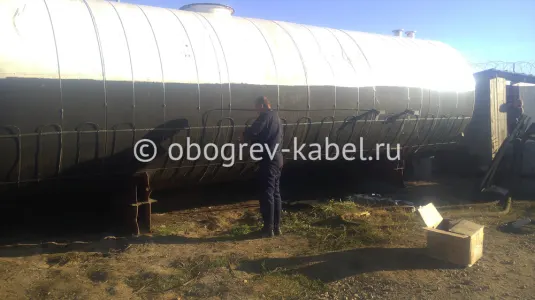

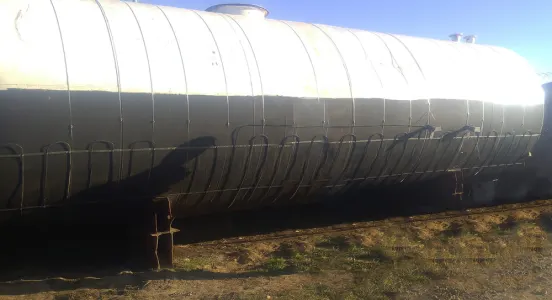

  • Шаг укладки нагревательных секций 230 мм, высота укладки нагревательного кабеля 1000 мм. Таким образом, выполнен обогрев только нижней части резервуара, что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом верхняя часть резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
  • Общее количество нагревательных секций 3, длина одной секции 51,5 м.

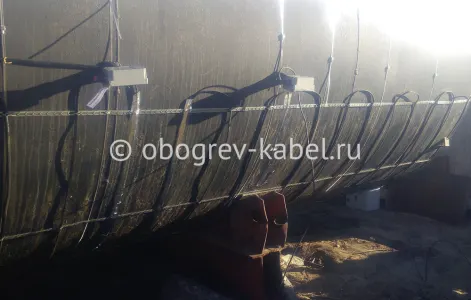

  • В системе обогрева применены комплектные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с кабельными стойками, упрощающими монтаж самой коробки на резервуаре, а также ввод нагревательных кабелей через теплоизоляцию.
  • Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры +5 грС, что дает дополнительную экономию электроэнергии. В шкафу реализован автоматический и ручной режим работы системы обогрева.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель 40ATL-2CP, общая длина 155 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на резервуаре, включающая ленту монтажную и крепежную, хомут, а также крепежные элементы для хомута.
  • Шкаф управления системой электрообогрева

Мощность системы обогрева 6200 Вт.
