Объект: Обогрев горизонтального резервуара РГСН-50 для хранения нефтепродуктов

  • ООО «ПКФ» Энергетические решения»
  • г. Барнаул
  • 2021 г.
Обогрев горизонтального резервуара РГСН-50 для хранения нефтепродуктов

Объект

ООО «ПКФ» Энергетические решения», г. Барнаул.

Техническое описание

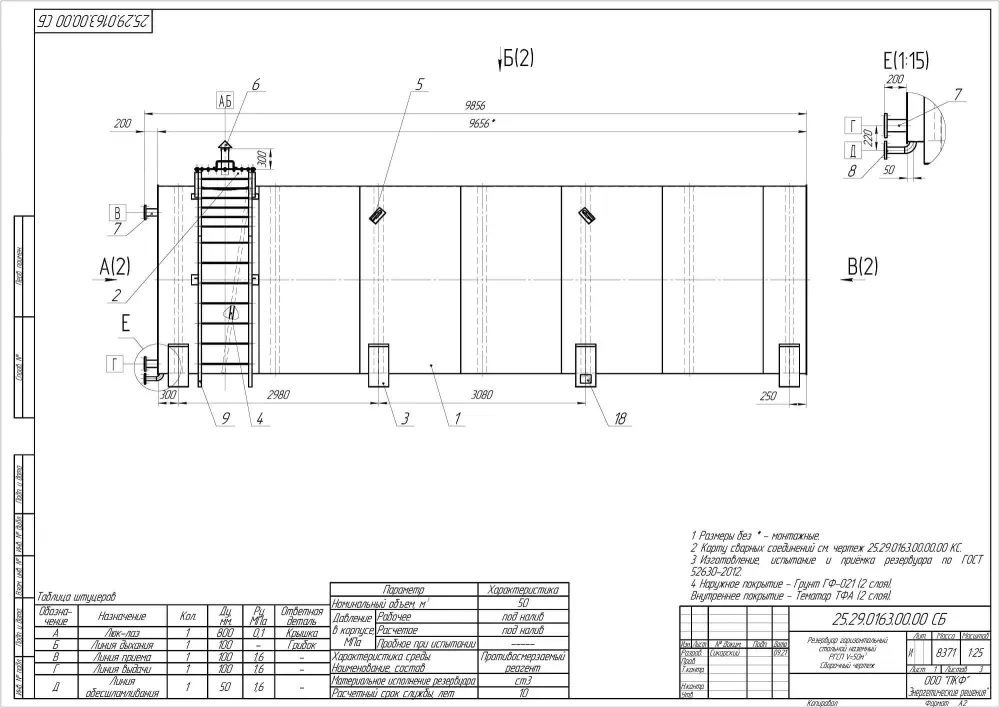

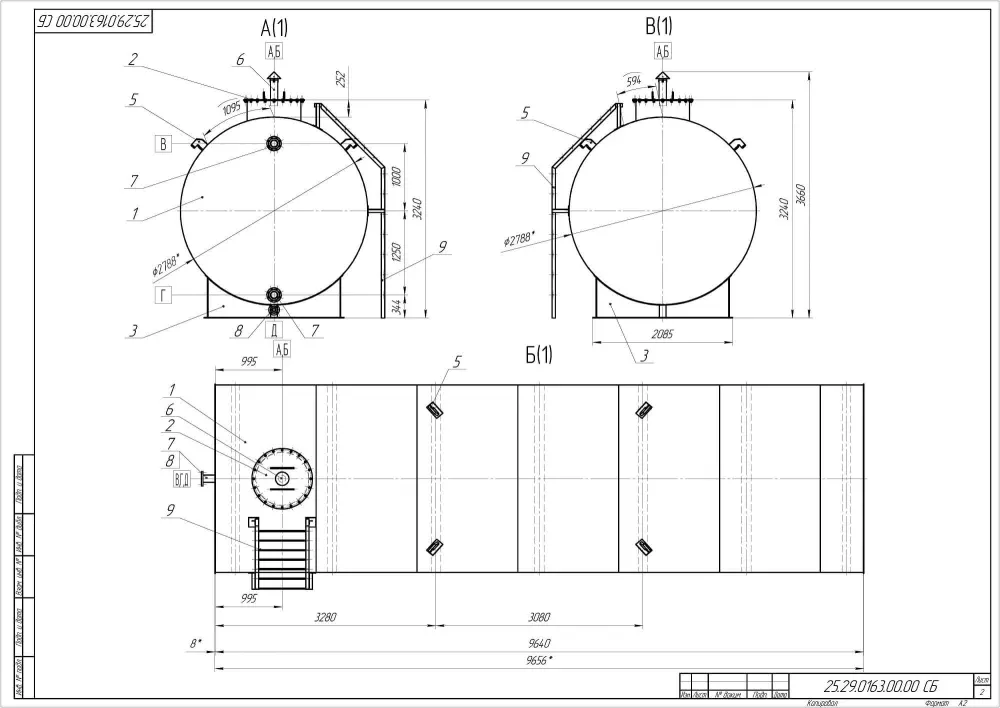

Горизонтальный резервуар РГСН-50 представляют собой цилиндрическую емкость длиной 9656мм и диаметром 3000 мм для хранения нефтепродуктов.

Назначение системы обогрева

Система обогрева предназначена для поддержания температуры нефтепродуктов хранящихся в резервуаре и исключения образования осадка.

Техническое решение

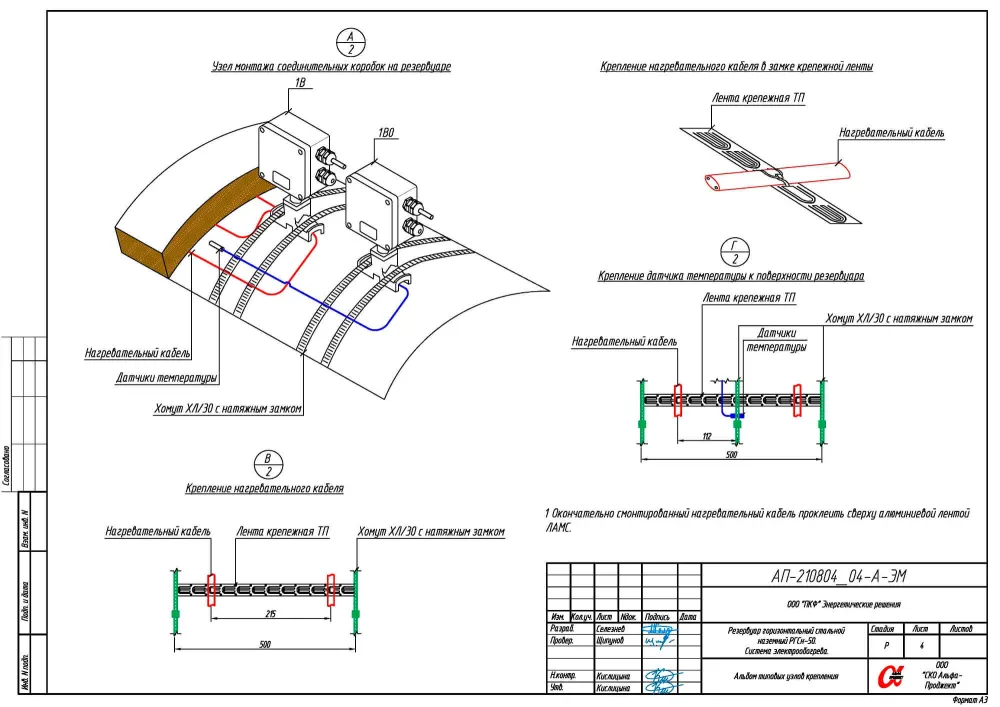

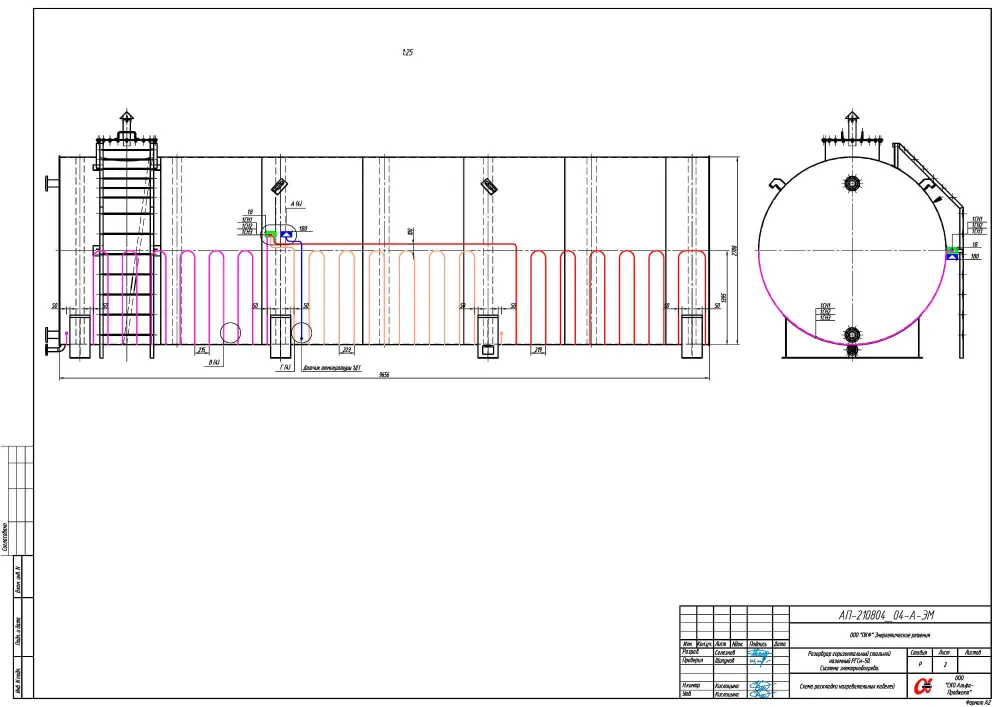

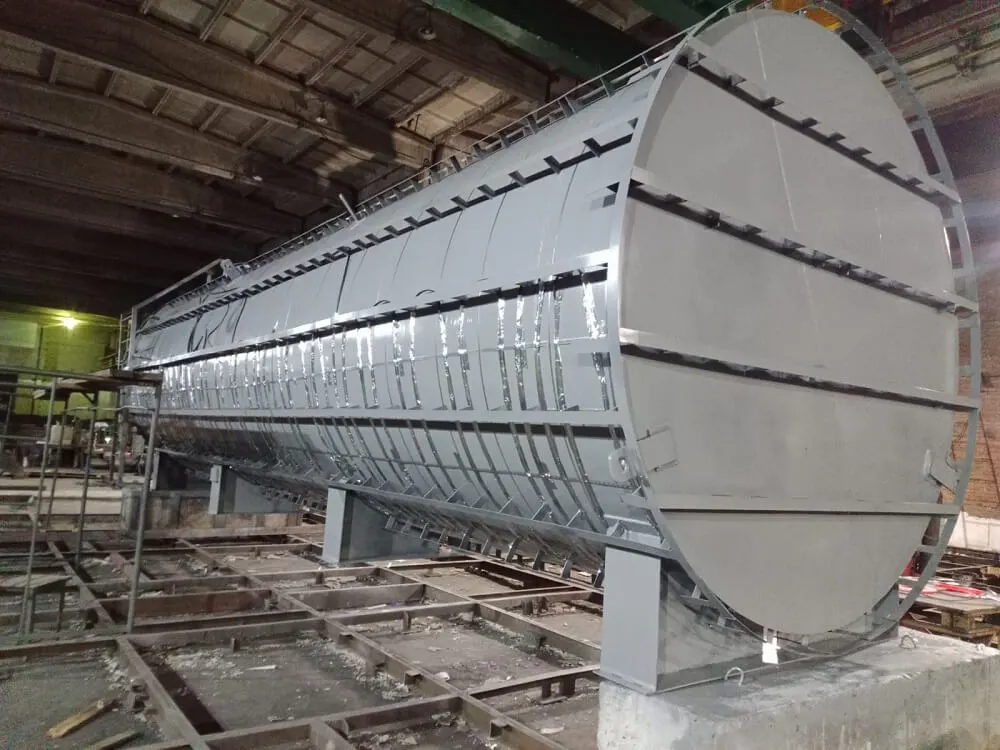

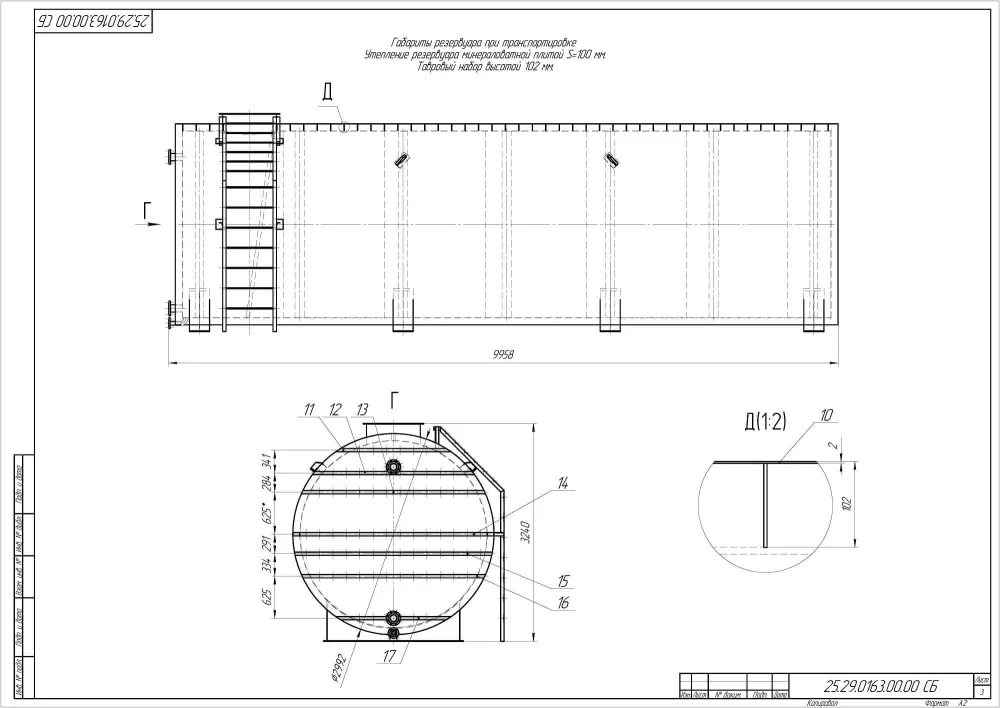

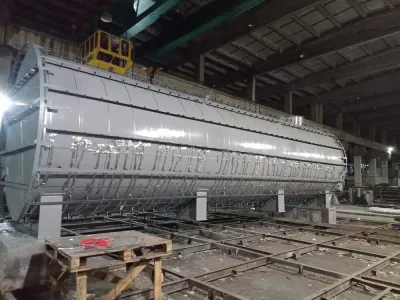

Для обогрева резервуара использовался греющий кабель SRG 30-2CR общей длиной хх м, который разделили на 3 нагревательных секции равные по длине. Нагревательные секции были были заведены и подключены в соединительную коробку и далее с помощью силового кабеля подключены к шкафу управления. Кабель был установлен в нижней части резервуара «змейкой». Высота укладки кабеля «змейкой» составила 1395 мм. Греющий кабель крепился к корпусу резервуара с помощью металлической монтажной ленты с перфорацией с шагом укладки 215-223мм. Монтажная лента была закреплена на резервуаре с помощью хомутов. Сверху греющий кабель по всей длине дополнительно закреплен алюминиевой монтажной лентой. Датчик температуры подключен через отдельную соединительную коробку и также закреплен монтажной лентой и хомутами.

Состав и устройство системы

Наименование Обозначение
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG 30-2CR
1.2 Комплект заделки для кабеля ТКТ/ПРОМ
2. Подсистема питания
2.1 Шкаф управления ШУЭО-6/3-Т111н-210804_04-А
2.2 Коробка соединительная УВГ1776Р21Ф000012-А
3. Подсистема управления
3.1 Датчик температуры ДТС014-50М.В3.25/2.0
3.2 Коробка соединительная УВГ1776Р21Ф000014-А
4. Подсистема крепления
4.1 Этикетка: Внимание электрообогрев Этикетка
4.2 Лента монтажная ТП
4.3 Лента крепежная ЛАМС 50м
4.4 Хомут ХЛ-30
4.5 Крепежные элементы для хомута ЗХЛ-3/30
Помощь инженера
Бесплатный расчет обогрева резервуара за 2 часа
  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления
