Обогрев горизонтального резервуара на опорах РГСн 50 м3
Объект обогрева

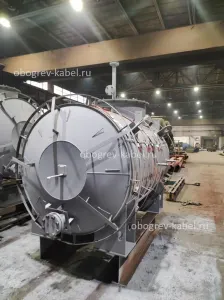

Горизонтальный резервуар на опорах ООО «Сталь Партнёр», г. Красноярск.
Техническое описание
Резервуар стальной наземный для хранения воды РГСн-50.
Назначение системы обогрева РГСн 50 м3
Поддержание заданной заказчиком температуры в резервуаре, в зимний период.
Техническое решение
Для проекта был выбран кабель SRG-40-2CR-UV с номинальным напряжением в 230В, 50Гц.
Параметры системы обогрева
| Требуемая температура стенки резервуара | 5 | °С |
| Минимальная температура окружающей среды | -53 | °С |
| Термообработка (пропарка), температура при пропарке | Нет | °С |
| Тип теплоизоляции | Минеральная вата | |
| Толщина теплоизоляции | 100 | мм |
| Габаритные размеры Диаметр х Высота (Длина) | 3250х6890 | мм х мм |
| Взрывозащита | Нет | |
| Размещения шкафа управления | Уличный |
Состав системы обогрева
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | SRG-40-2CR-UV | м | 130 |
| 1.2 | Комплект заделки для кабеля | ТКТ/ПРОМ | шт | 3 |
| 1.3 | Комплект заделки для кабеля | ТКТ/3М | шт | 1 |
| 2. Подсистема питания | ||||
| 2.1 | Шкаф управления | ШУЭО-6/3-Т111Н-221031_50-Д | шт | 1 |
| 2.2 | Коробка соединительная | УВГ1776Р21Ф000012-А | шт | 1 |
| 3. Подсистема управления | ||||
| 3.1 | Датчик температуры | ДТС014-50M.В3.25/2.0 | шт | 1 |
| 3.2 | Коробка соединительная | УВГ1776Р21Ф000014-А | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | Этикетка | шт | 6 |
| 4.2 | Лента монтажная | ТП | м | 100 |
| 4.3 | Лента крепежная | ЛАМС 50м | шт | 4 |
| 4.4 | Хомут | ХЛ-30 | м | 220 |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 30 |
