Обогрев кровли и водостоков аммиачно-карбамидного комплекса
Назначение системы обогрева кровли и водостоков
Система предотвращения образования наледи.
Техническое решение

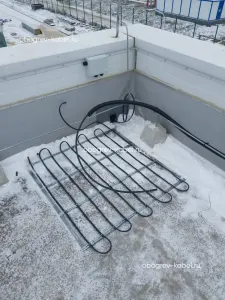

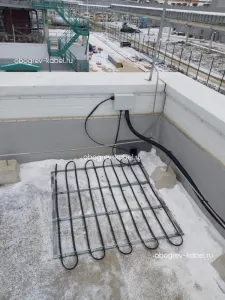

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля SRG-30-2CR-UF на кровлю.
Состав системы обогрева
| № | Наименование | Тип | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Кабель саморегулирующийся | SRG 30-2CR-UV | м | 670 |
| 1.2 | Комплект для заделки кабеля | ТКТ/3М | шт | 12 |
| 1.3 | Комплект для заделки кабеля | ТКТ/3М | шт | 7 |
| 1.4 | Силовой кабель (холодный конец) | ВВГнг(А)-LS-3х2,5 | м | 24 |
| 2. Подсистема питания | ||||
| 2.1 | Коробка соединительная силовая | КРОН-П1-1/1М | шт | 1 |
| 2.2 | Коробка соединительная силовая | КРОН-П1-1/2М | шт | 1 |
| 2.3 | Коробка соединительная силовая | КРОН-П2-1/3М | шт | 3 |
| 3. Подсистема управления | ||||
| 3.1 | Шкаф управления * | ШУЭОк-20/12-Т813-230830_5-Д | шт | 1 |
| 3.2 | Коробка соединительная | КРОН-П0-1/1 | шт | 3 |
| 3.3 | Датчик температуры | ST22 (2 м) | шт | 1 |
| 3.3 | Датчик воды | TSW01-3,0 | шт | 1 |
| 3.3 | Датчик осадков | TSР02-3,0 | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Лента монтажная | ТП | м | 260 |
| 4.2 | Кронштейн для трубы (Т-скоба) | ТС.04 Ц | шт | 20 |
| 4.3 | Трос в оплетке | d2/3мм | м | 120 |
| 4.4 | Зажим | СР/Т.2-50 Ц | шт | 220 |
| 4.5 | Зажим | СР.2-50 Ц | шт | 50 |
| 4.6 | Зажим | СР.1-25 ЦО | шт | 50 |
| 4.7 | Металлорукав | РЗ ЦП-20 | м | 24 |
| 4.8 | Термоусадки | ТУТ(3:1)нг-LS 30/10 черная | м | 2 |
| 4.9 | Кронштейн | РВ | шт | 8 |
