Обогрев воронок греющим кабелем

Проблема замерзания воронок

В межсезонье перепады температур приводят к тому, что водосточная система «проходит» несколько этапов замерзания и оттаивания талых вод. Вследствие чего в водосточной системе образовывается наледь, а в водосточных воронках образуется «ледяная пробка» закрывающая проход воды в водосточную трубу.

Главной задачей водосточной воронки является обеспечение беспрепятственного отвода талых вод. С ее помощью вода поступает в водосточную трубу, а затем на грунт или специальную канализационную систему.

Замерзание водосточной воронки
Саморегулирующийся кабель SRL 30-2CR
Саморегулирующийся кабель SRL 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
215 р. / м
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
285 р. / м
Саморегулирующийся кабель SAMREG 40-2CR
Саморегулирующийся кабель SAMREG 40-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
290 р. / м

Какие есть типы воронок?

Водоотвод с крыши бывает внутренний и наружный.

Внутренний водоотвод

Служит для отвода талой воды с плоской кровли. При таком устройстве кровли обеспечивается уклон к водосточным воронкам с вертикально расположенной трубой, проходящей через отапливаемое здание.

Наружный водоотвод

Обычно устраивается со скатных крыш. Для отвода воды на свесах кровли монтируется водосборные желоба. Вода с крыши по желобу стекает в водосточные трубы, откуда отводится на грунт или специальную канализационную систему.

Если крыша здания по всему периметру ограждается парапетом, то водосточная система представляет собой лоток, вставленный в отверстие парапета и образует водометное окно. Водоприемная воронка с трубой примыкает к водометному окну и крепиться к фасаду здания.

Так же существуют водосточные воронки со встроенным электрообогревом. Такие воронки применяются на плоской кровле. В качестве нагревательного элемента используется саморегулирующийся греющий кабель, длина которого составляет примерно 1 метр.

Кабель для обогрева воронок

Теперь рассмотрим обогрев каждой системы водоотводов.

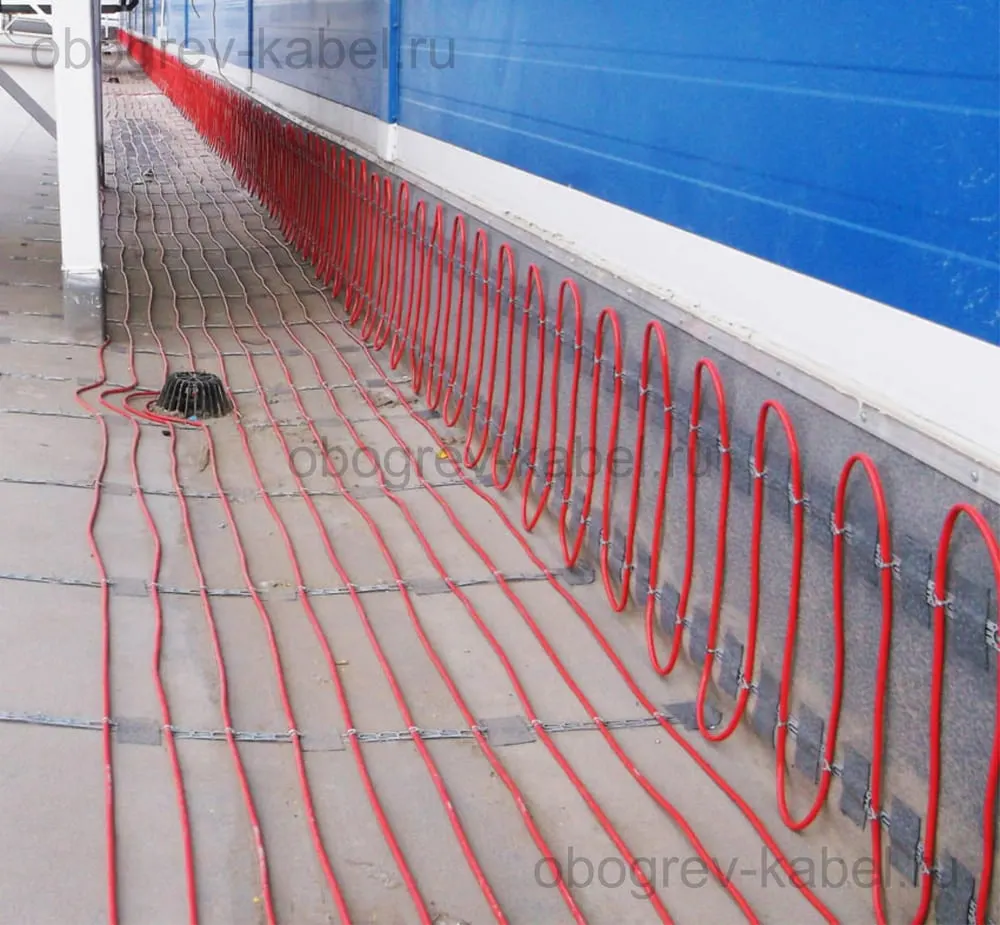

Обогрев водосточной воронки на плоской кровле

Главной проблемой зданий с плоской кровлей - это замерзания воронок, труб водостока. Если не обеспечить отвод воды через воронку, то поверхность кровли будет затоплена, что повлечет за собой протекание на этажи строения.

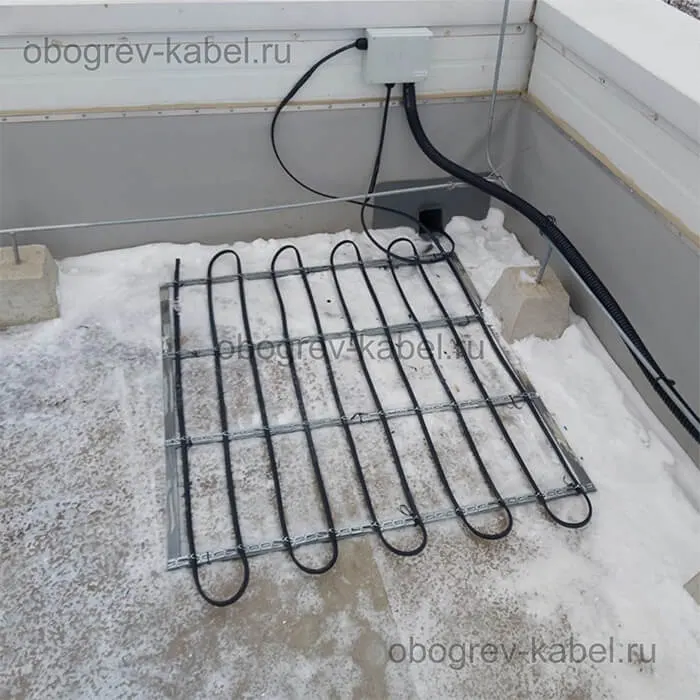

Обогревать следует площадку плоской кровли площадью 1 м² вокруг воронки, из расчета не менее 250 Вт/м². Нагревательный кабель раскладывается вокруг водоприемной воронки «змейкой» и заводится в воронку на глубину около 1м до теплой зоны. Водосточная труба от воронки, как правило проходит через отапливаемое помещение. Обогрев трубы на всю высоту требуется тогда, когда труба проходит через холодные помещения.

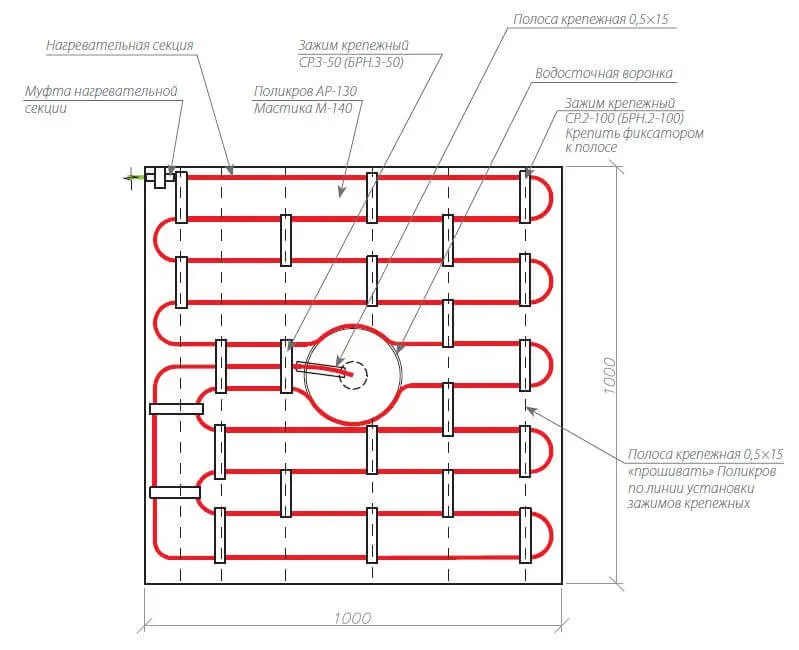

Схема обогрева водосточной воронки на плоской кровле

Обогрев водосточной воронки у водометного окна

Главная проблема воронок у водометного окна, аналогичная воронкам на плоской кровле. Основным отличием является наружное расположение водосточной воронки с трубой и наличие прямоугольного отверстия в парапете.

В таком случае обогревать необходимо площадку перед водометным окном площадью 1 м², из расчета не менее 250 Вт/м². Далее необходимо обеспечить усиленный обогрев внутреннего пространства водомета и водоприемную воронку. Это производится для исключения образования наледи внутри водометного окна и самой воронки. Усиленный обогрев обеспечивается за счет укладки дополнительных ниток греющего кабеля внутри водометного окна, а также дополнительных витков по окружности водоприёмной воронки.

Так же следует учесть обогрев водосточной трубы на всю ее длину.

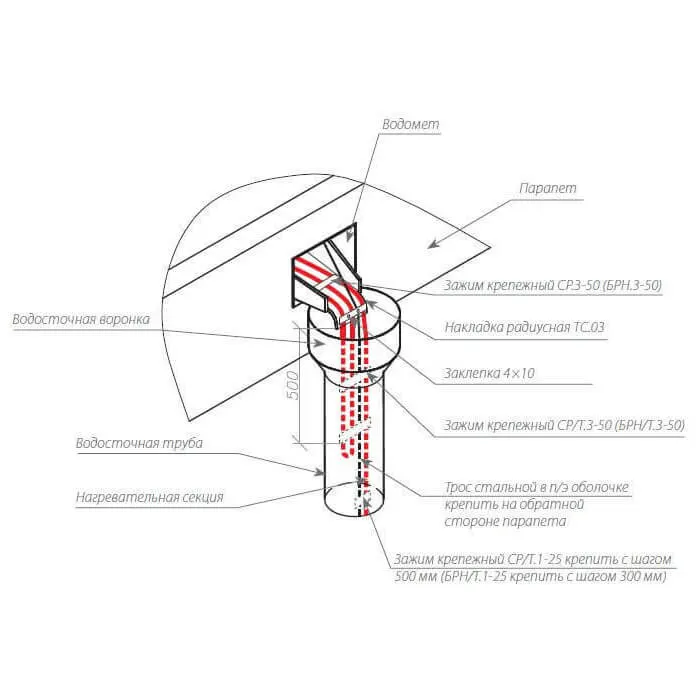

Схема обогрева водосточной воронки у водометного окна

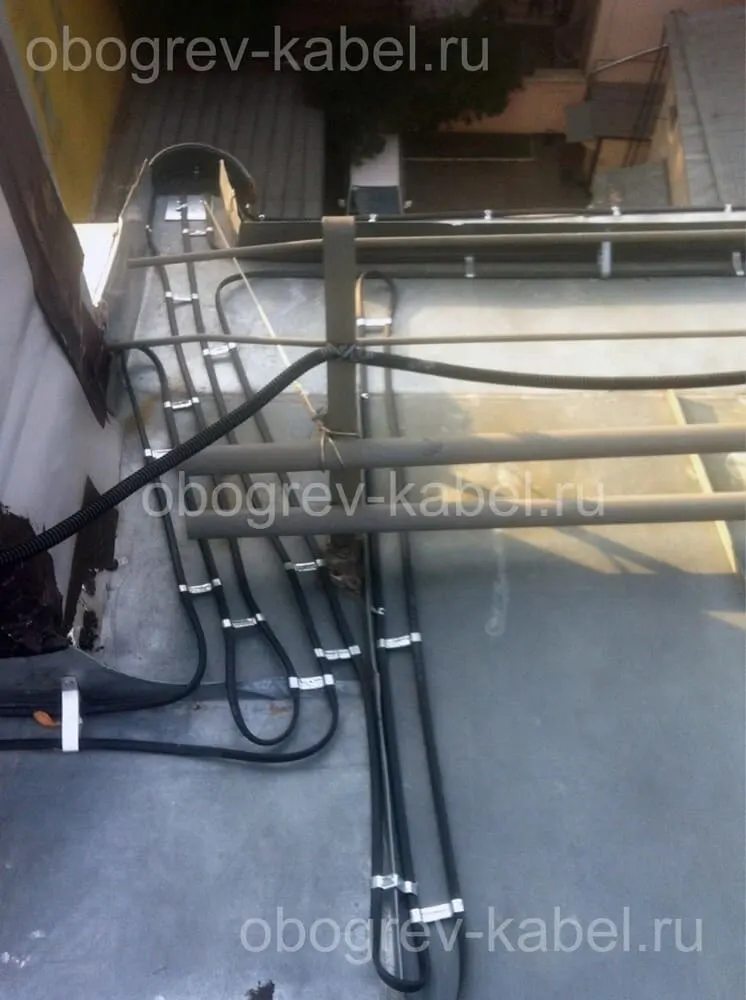

Обогрев водосточной выпускной воронки

В данном случае обогрев воронки необходимо рассматривать комплексно с обогревом водосточного желоба и трубы, т.к. данная система связана между собой. Обогрев только одной выпускной воронки не принесет должного результата. Вся талая вода будет замерзать в желобе по пути к воронке.

Количество ниток нагревательного кабеля и его мощность в водосточном желобе и водосточной трубе зависит от их размера.

Подробнее о выборе мощности и количестве ниток нагревательного кабеля в статье «Обогрев водостоков греющим кабелем».

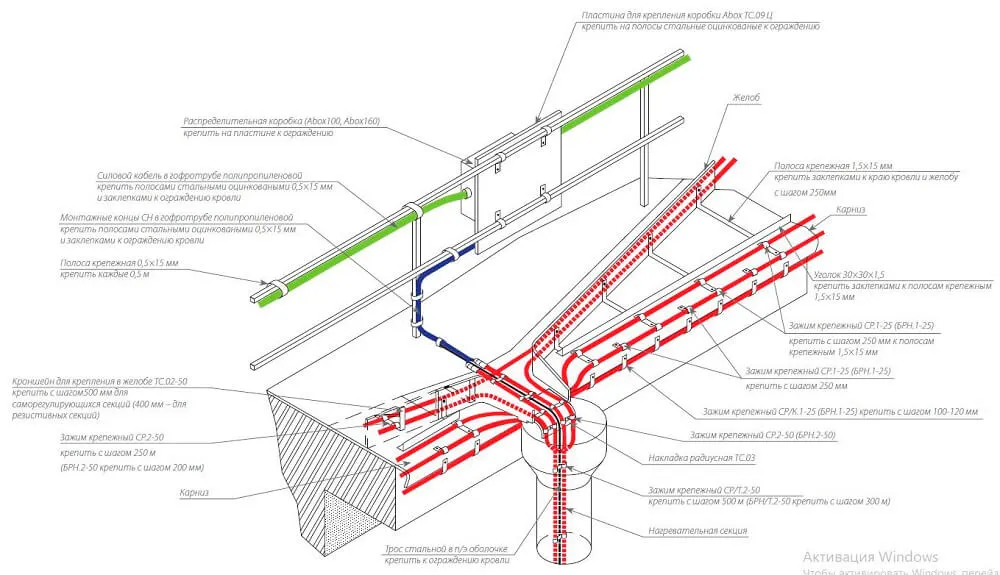

Схема обогрева водосточной выпускной воронки

Для обогрева водосточной системы необходимо использовать кабель с UF-защитой, для предотвращения растрескивания оболочки и нарушения конструкции под действием ультрафиолетовых лучей.

От чего зависит стоимость системы электрообогрева воронок?

Тип выбранного нагревательного кабеля

  • Саморегулирующийся нагревательный кабель.

    Плюсы использования данного типа кабеля в том, что он исключает возможность перегрева, в том числе при монтаже внахлест; при монтаже есть возможность нарезать отрезки нужной длины или сращивать между собой. Главным минусом данного кабеля являются стартовые токи, по которым необходимо выбирать коммутационно защитную аппаратуру.

  • Резистивный нагревательный кабель

    Плюсы данного типа кабеля являются почти отсутствие стартовых токов, меньшая стоимость по сравнению с саморегулирующимся кабелем. Недостатками данного кабеля являются возможность его перегрева при пересечении между собой, а также загрязнений.

Резистивный кабель, в отличии от саморегулирующегося, нельзя резать.

Подробнее о греющем кабеле для кровли можно прочитать в статье «Греющий кабель для кровли и водостоков».

Выбор системы управления электрообогревом

  1. Использования выносного терморегулятора.

    Данный терморегулятор применяется в случаях малого количества обогреваемых участков. Мощность системы электрообогрева примерно равная 1.5-2кВт. Основными преимуществами данного терморегулятора являются:

    • компактность;
    • возможность установки у обогреваемого объекта;
    • управление по датчику температуры окружающего воздуха и датчику воды;
    • дешевле шкафа управления.

    Главным недостатком данного изделия является минимальная температура эксплуатации, равная минус 40 С°.

  2. Использование шкафа управления с простым терморегулятором.

    В данном случае управление системой электрообогрева осуществляется по температуре окружающего воздуха. Мощность системы электрообогрева в данном примерно равна от 2х до 15кВт.

  3. Использование шкафа управления с метеостанцией.

    Управление системой электрообогрева осуществляется по датчику температуры окружающего воздуха, датчику осадков и датчику воды. Мощность системы электрообогрева равна от 15кВт и более. Использование датчиков воды и датчиков осадков позволяет уменьшить продолжительность работы системы электрообогрева, а, следовательно, уменьшить энергопотребление.

    Подробнее о управлении обогрева кровли в статье «Автоматика управление обогревом кровли».

Тип и материал крепежных элементов

Для крепления нагревательного кабеля применяются различные типы зажимов, перфорированная монтажная лента, тросы, кронштейны и т.д. В качестве материала может быть пластик или оцинкованная сталь.

Стоимость крепежных элементов зависит от количества обогреваемых участков и их размеров.

Тип соединительных коробок

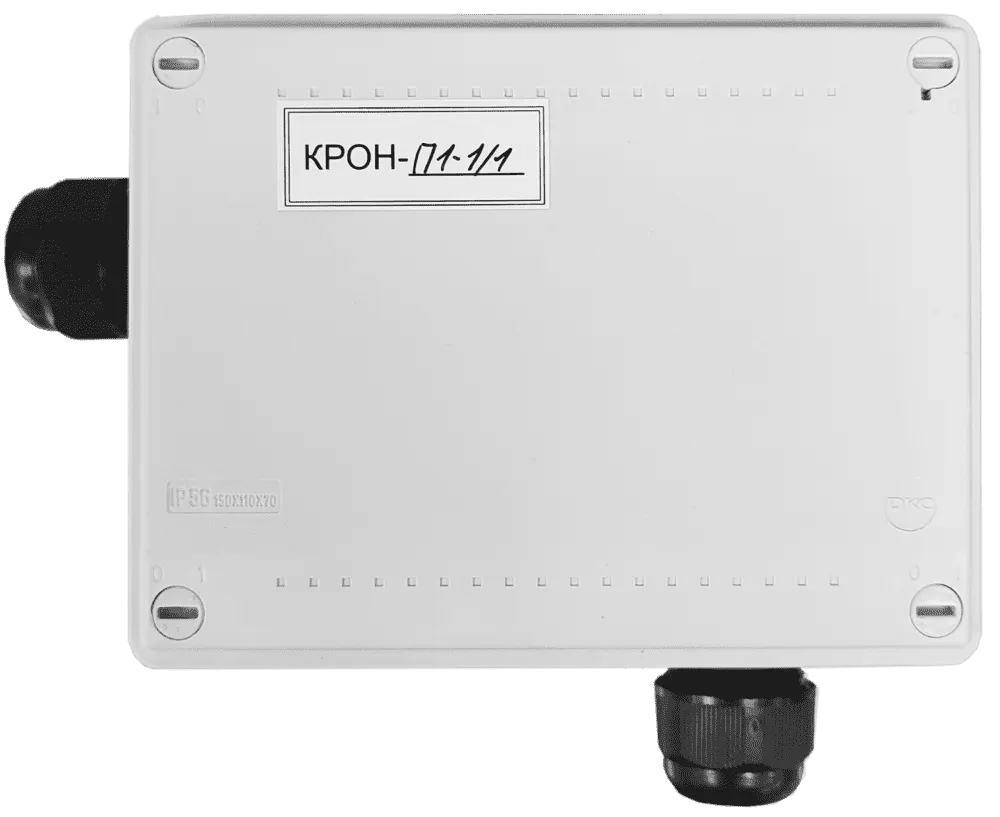

  • КРОН-П

    Пластиковые коробки, температура эксплуатации -20 С°. Данный тип коробок рекомендуется устанавливать под навесом, во избежание попадания прямых солнечных лучей. Исключается установка в чердачные помещения. Данный тип коробок является самым дешевым вариантом.

  • КРОН-Т

    Пластиковые коробки, температура эксплуатации -40 С°. Данный тип коробок возможно устанавливать на фасадах и ограждениях здания, т.к. они более стойкие к воздействию солнечных лучей. Исключается установка в чердачные помещения.

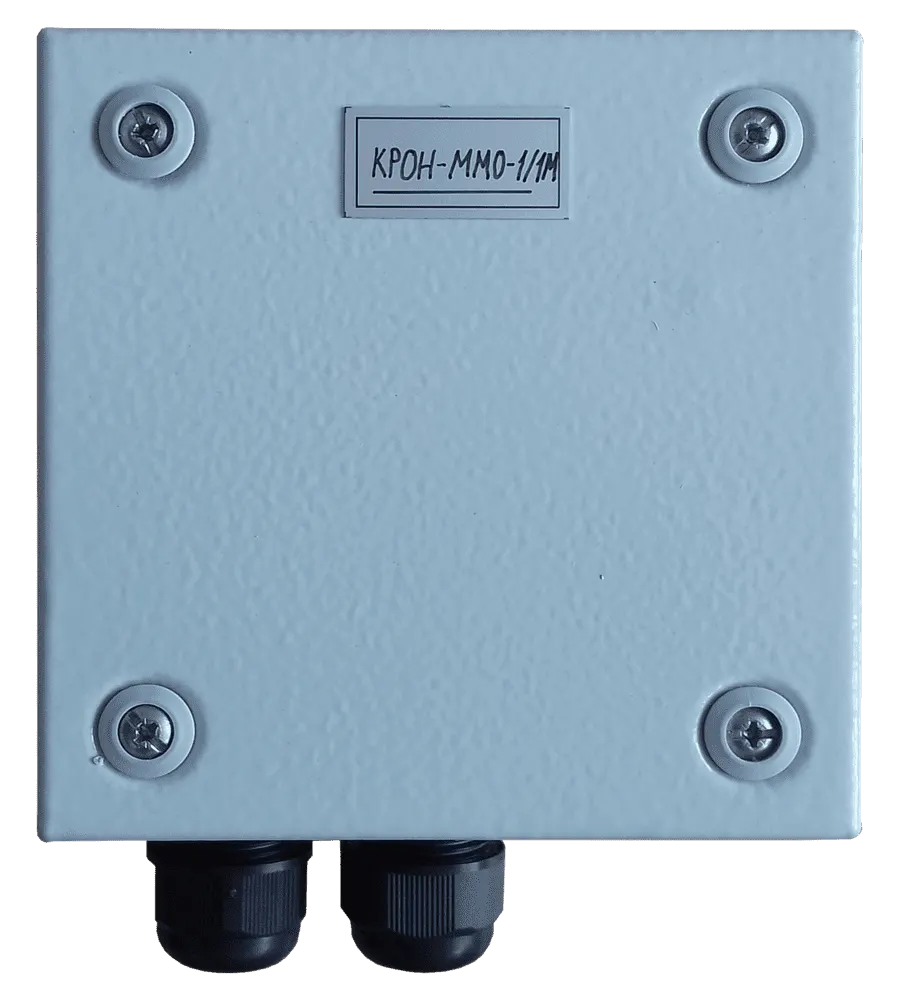

  • КРОН-М

    Металлические коробки, температура эксплуатации -40 С°. Данный тип возможно устанавливать на фасадах, ограждениях и внутри чердачных помещений. По большей части данный тип коробок используется для установки в чердачных помещениях, где повышенные требования к пожарной безопасности. Данный тип коробок является самым дорогим вариантом.

Использование металлорукавов и термоусадочных трубок

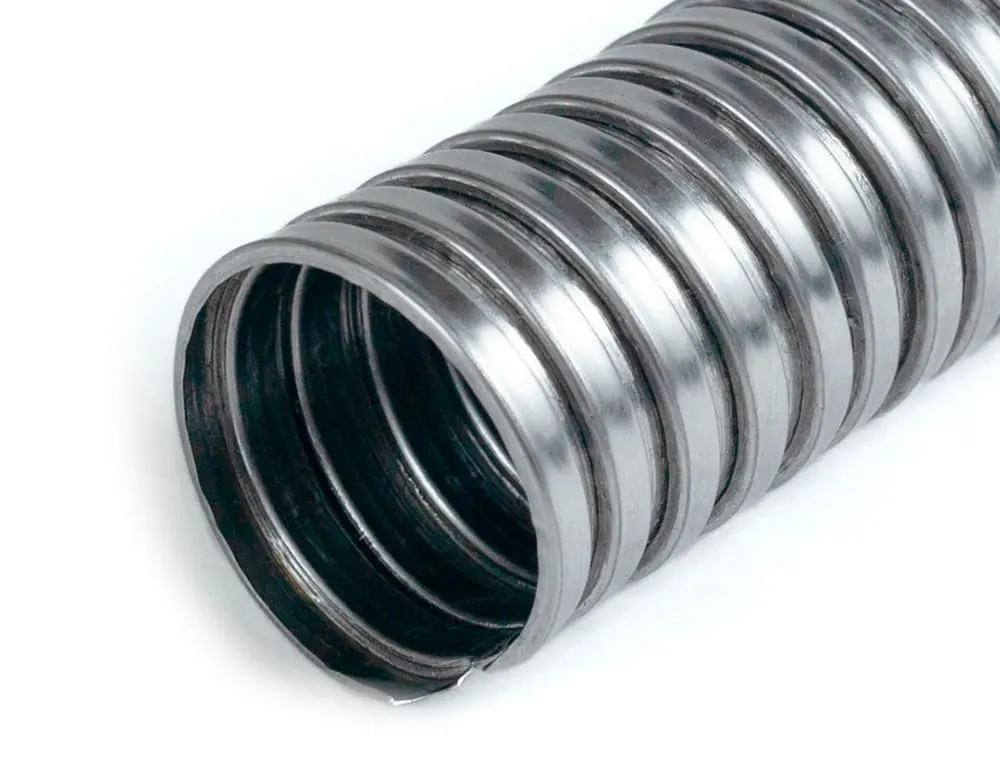

Металлорукав используется для обеспечения защиты «холодного конца» нагревательного кабеля от прикосновений и воздействия УФ.

В случае использования металлорукава необходимо применение термоусадочной трубки. Она необходима для герметизации в месте выхода греющего кабеля из металлорукава.
