Объект: Обогрев водостоков и воронок кровли склада «Первый хлебокомбинат»

  • ОАО «Первый хлебокомбинат»
  • г. Челябинск
  • 2021 г.
Обогрев водостоков и воронок кровли склада «Первый хлебокомбинат»

Объект

Склад «Первый хлебокомбинат», г. Челябинск.

Техническое описание здания

Двухэтажно кирпичное здание с плоской бесскатной крышей покрытой рубероидом.

Назначение системы обогрева

Система антиобледенения кровли предназначена для защиты края кровли и водостока от накопления снега и льда. Система разрабатывалась с учётом особенности здания, а также для замены устаревшей системы обогрева.

Техническое решение

На основе предоставленных заказчиком данных, конструктивной особенности здания специалистами инженерного отдела была разработана система кабельного обогрева кровли. На основе технического плана кровли инженерами была рассчитана необходима длинна и модель греющего кабеля, а также все необходимые комплектующие.

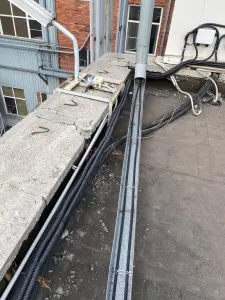

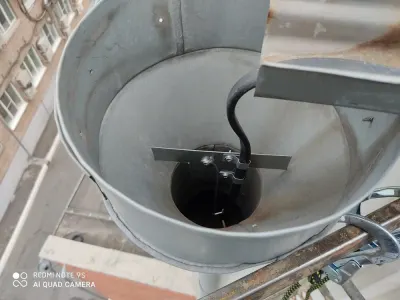

Монтаж греющего кабеля выполнялся в желоба водостока, воронки и её трубы для беспрепятственного оттока талой воды и исключения риска её обледенения.

Для обогрева был использован низкотемпературный саморегулирующийся кабель SRG 30-2CR-UV мощностью 30 Вт на м.п внешняя оболочка из полиолефина защищает кабель солнечных лучшей. Греющий кабель выдерживает диапазон температур от -50 до +85 °С при рабочей температуре +65°С. Нагревательная матрица самостоятельно регулирует температуру греющего кабеля, с учётом внешней температуры, по своей длине, что исключает риск перегрева кабеля и кровли.

Состав и устройство системы

Кабель саморегулирующийся SRG-30-2CR-UV
Трос в оплетке d2/3мм
Зажим СР/Т.1-25 Ц
Зажим СР.1-25 ЦО
Зажим СР.2-50 Ц
Кронштейн для трубы (Т-скоба) ТС.04 Ц
Лента монтажная ТП
Комплект для заделки кабеля ТКТ/3М

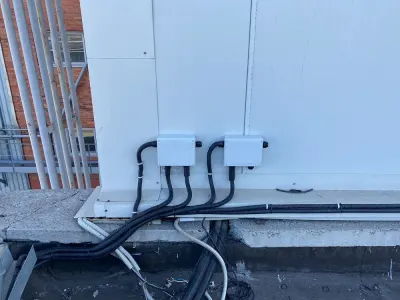

Коробка соединительная силовая КРОН-П2-1/3
Коробка соединительная контрольная КРОН-П0-1/1
Шкаф управления ШУЭОк-4/5-Т911-210520_28
Кабель силовой ВВГнг(А)-LS 3*1.5 ок(N)-0.66
Кабель силовой ВВГнг(А)-LS 5*2.5 ок(N)-0.66
Кабель контрольный КВВГ нг(А)-LS 4*1 ТРТС
Металлорукав МРПИнг Nord 20
Трубка термоусадочная ТУТнг 30/15
