Уличный обогрев греющим кабелем

К уличному обогреву относятся электрический обогрев частных домов:

  1. Водосточной системы желобов, труб, кровли и мансардных окон.
  2. Бытовые емкости.
  3. Ливневая система.
  4. Ступени, входные группы площадки и дорожки.
  5. Теплицы.
  6. Обогрев помещений животных.
  7. Пруды, открытые бассейны и ручьи.
  8. Поилки и кормушки.

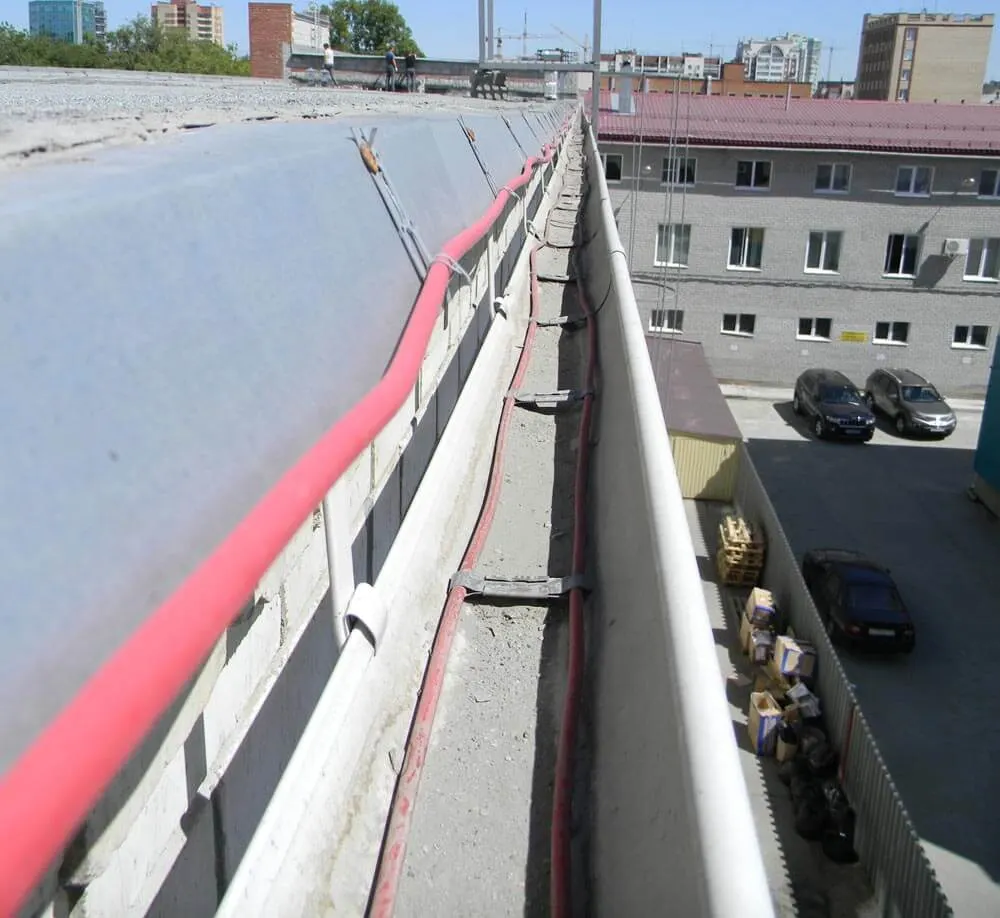

Греющий кабель в водосточном лотке

Уличный обогрев водосточной системы

Обогрев водостока необходим для предотвращения наледи в водосточной системе в весенний период. Электрический обогрев выполняется саморегулирующимся нагревательным кабелем с рекомендованной мощностью 30-40 Вт/м.

Обогрев желобов

Применение мощности и количества ниток нагревательного кабеля в желобах зависит от размеров желоба:

  • при диаметре желоба от 50 до 100 мм необходимо применять не менее двух ниток нагревательного кабеля с общей удельной мощностью от 50 Вт/м.
  • при диаметре желоба от 100 до 150 мм необходимо применять не менее двух ниток нагревательного кабеля с общей удельной мощностью от 60 Вт/м.
  • при диаметре желоба более 150 мм необходимо применять не менее трех ниток нагревательного кабеля с общей удельной мощностью от 75 Вт/м.

Подробнее про обогрев кровли и водостоков в статье.

Обогрев водосточных труб

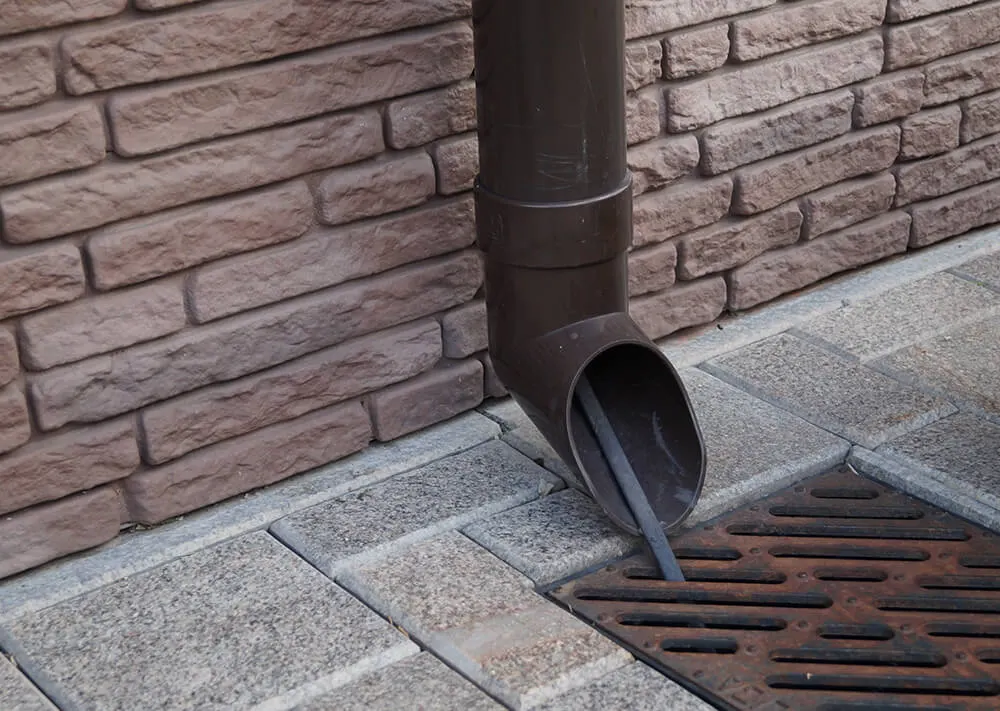

Обогрев водосточной трубы нагревательным кабелем

Применение мощности и количества ниток нагревательного кабеля в водосточных трубах зависит от размеров трубы:

  • при диаметре трубы до 120 мм необходимо применять одну нитку нагревательного кабеля с удельной мощностью от 30 Вт/м.
  • при диаметре трубы более 120 мм необходимо применять не менее двух ниток нагревательного кабеля с общей удельной мощностью от 50-60 Вт/м.

Обогрев кровли

Обогрев свеса кровли выполняют саморегулирующимся нагревательным кабелем змейкой. Высоту обогрева свеса кровли необходимо применить от 0.3 до 0.5 м. При выборе мощности нагревательного кабеля необходимо обеспечить не менее 250 Вт/м².

Задача обогрева водосточной системы является исключить образования наледи путем обеспечения требуемого теплового потока нагревательного кабеля для создания беспрепятственного контура стекания талых вод до ливневой канализации.

В качестве крепежных изделий применяются зажимы СР и лента монтажная ТП.

Подробное описание технических решений конкретного объекта можно найти в статьях нашего сайта.

Обогрев мансардных окон

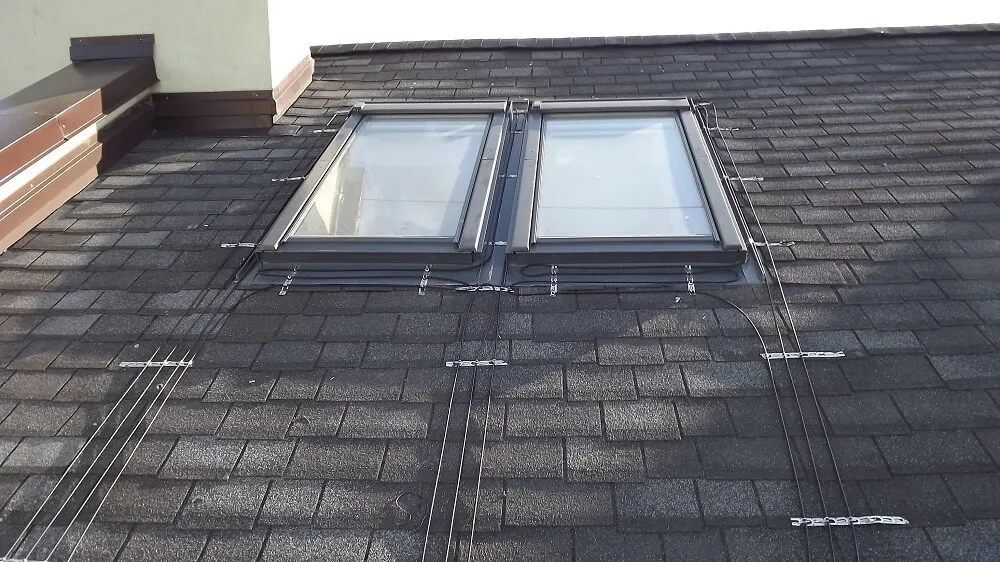

Обогрев мансардных окон греющим кабелем

Необходим для предотвращения образования наледи вокруг окна. Образование наледи происходит за счет излучения тепловых потов через зазоры уплотнительных резинок и самой поверхности стекла. В качестве обогрева мансардных окон применяется саморегулирующийся нагревательный кабель 30-40 Вт/м. По периметру окна нагревательный кабель укладывается в две нитки, в нижней части окна в виде змейки с обеспечением удельной мощности не менее 250 Вт/м².

Нагревательные кабели мансардных окон необходимо увязывать с электрическим обогревом имеющейся водосточной системы.

Обогрев мансардных предотвратит образование наледи и обеспечит беспрепятственное открытие окон в весенне-зимний сезон.

Подробнее про обогрев мансардных окон в статье.

Монтажные работы выполняются при помощи крепежных зажимов СР и стального троса в полиэтиленовой оболочке.

Описание электрического обогрева окон можно прочитать в статье «Мансардные окна»

Обогрев уличных емкостей

Применяется для обеспечения функции поддержания температуры продукта выше температуры замерзания. В качестве обогревающих емкостей могут служить резервуары сточных вод, выгребные ямы, емкости еврокубы с водой и т.п.

Обогрев емкостей выполняется саморегулирующимися нагревательными кабелями, совместно с теплоизоляцией. Выбор типа теплоизоляции зависит от размещения емкостей под или над землей.

Удельная мощность и длина нагревательного кабеля определяется на стадии проведения теплотехнических расчетов, с учетом минимальной температуры окружающего воздуха, габаритов емкости, толщины и материала теплоизоляции и т.д.

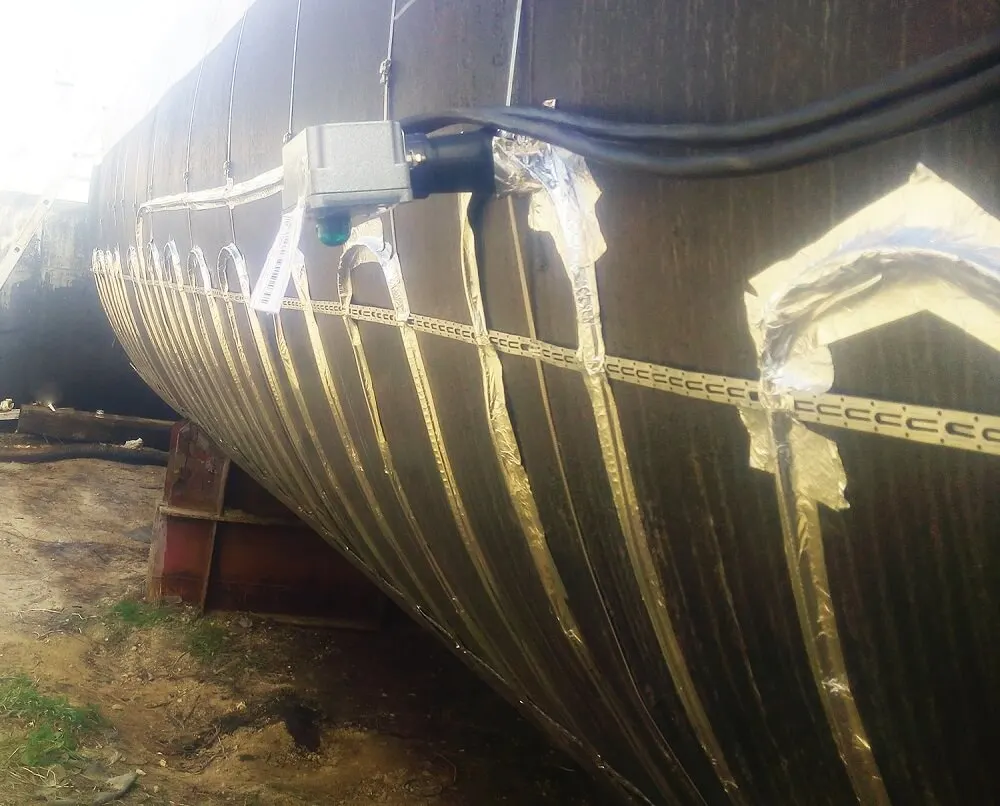

Обогрев уличной емкости саморегулирующимся кабелем

Для монтажа нагревательных кабелей применяются монтажная лента ТП, хомуты ХЛ/30 с натяжными замками, и алюминиевая крепежная лента ЛАМС.

Подробнее про обогрев уличных ёмкостей в статье.

Саморегулирующийся кабель SAMREG 16-2
Саморегулирующийся кабель SAMREG 16-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
95 р. / м
Саморегулирующийся кабель SAMREG 16-2CR
Саморегулирующийся кабель SAMREG 16-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
270 р. / м
Саморегулирующийся кабель SAMREG 24-2
Саморегулирующийся кабель SAMREG 24-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
120 р. / м
Саморегулирующийся кабель SAMREG 24-2CR
Саморегулирующийся кабель SAMREG 24-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
280 р. / м
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
285 р. / м

Применение электрического обогрева обеспечит круглогодичную эксплуатацию уличных емкостей и резервуаров.

Ливневая система частных домов

Выполнена в виде трубопроводов или надземных желобов с решетками, препятствующими попадания листвы. Электрический обогрев ливневой системы предотвращает образование наледи в весенний период. Работа уличной ливневой системы увязывается с обогревом водосточной системы. Мощность и количество ниток саморегулирующегося нагревательного кабеля зависит от ширины и диаметров желобов и труб (описание см. выше.). При данной системе обогрева нагревательный кабель монтируется во внутрь трубы.

Если обогрев ливневых труб производиться с наружным применение нагревательного кабеля, то необходимо применить тепловую изоляцию. Мощность кабеля будет рассчитываться после проведения теплотехнического расчета.

Крепление нагревательных кабелей во внутрь труббопровода выполнить при помощи крепежных изделий СР и троса в полиэтиленовой оболочке, к наружным поверхностям трубопроводов - стекловолоконной ленты GL95, и алюминиевая крепежная лента ЛАМС.

Подробнее про обогрев ливневой канализации в статье.

Уличный обогрев ступеней, входных групп, площадок и дорожек

Препятствует образованию наледи и обеспечивает круглогодичную безопасную эксплуатацию и снижению травм при падении и скольжении.

В качестве нагревательного кабеля применяется резистивный нагревательный кабель 28 Вт/м. Данный нагревательный кабель укладывается змейкой с обеспечением удельной мощностью 300-500 Вт/м². Применение удельной мощности 500 Вт/м² позволит применение системы снеготаяния при нахождении температуры наружного воздуха до минус 25 С°.

Монтаж нагревательного кабеля необходимо производить во внутрь бетонной стяжки, клеевого слоя плитки или асфальт. Для лучшей отдачи теплового потока от нагревательного кабеля на наружную поверхность рекомендуется применять теплоизоляционное покрытие. Материал теплоизоляционного покрытия не должен впитывать влаги и монтируется под нагревательный кабель.

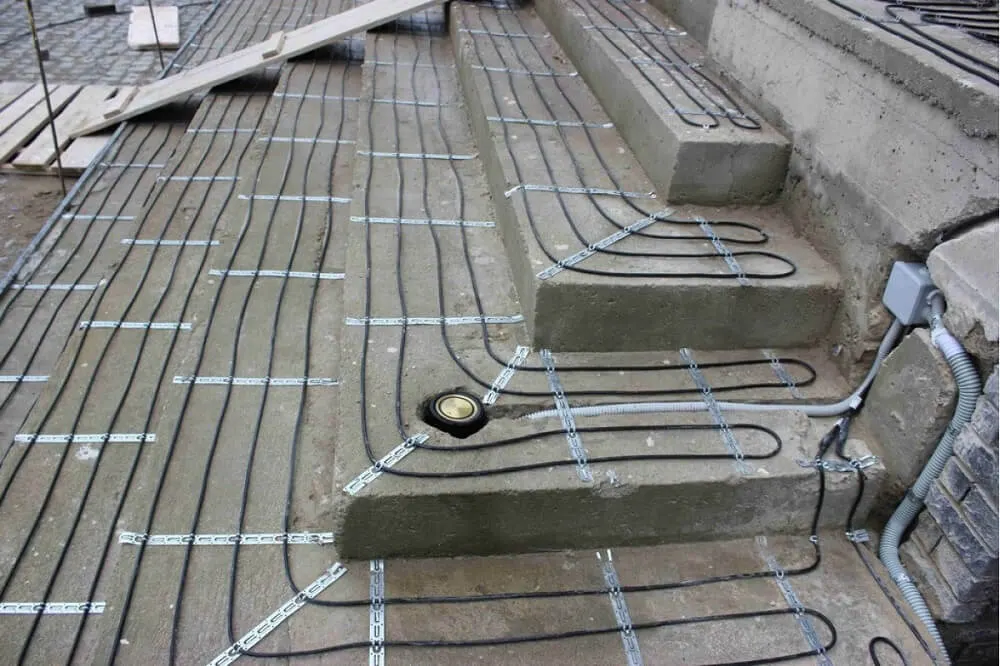

Обогрев уличных ступеней греющим кабелем

Крепежные изделия, применяемые для данного обогрева являются монтажная лента ТП или стальная строительная сетка.

Подробнее про обогрев ступеней в статье.

Обогрев теплиц

Позволяет ускорить рост растений и увеличить срок сбора урожая. Так же он позволяет выращивать теплолюбивые растения. Обогрев грунта теплиц часто применяется в дачной отрасли для грядок и проращивания семян.

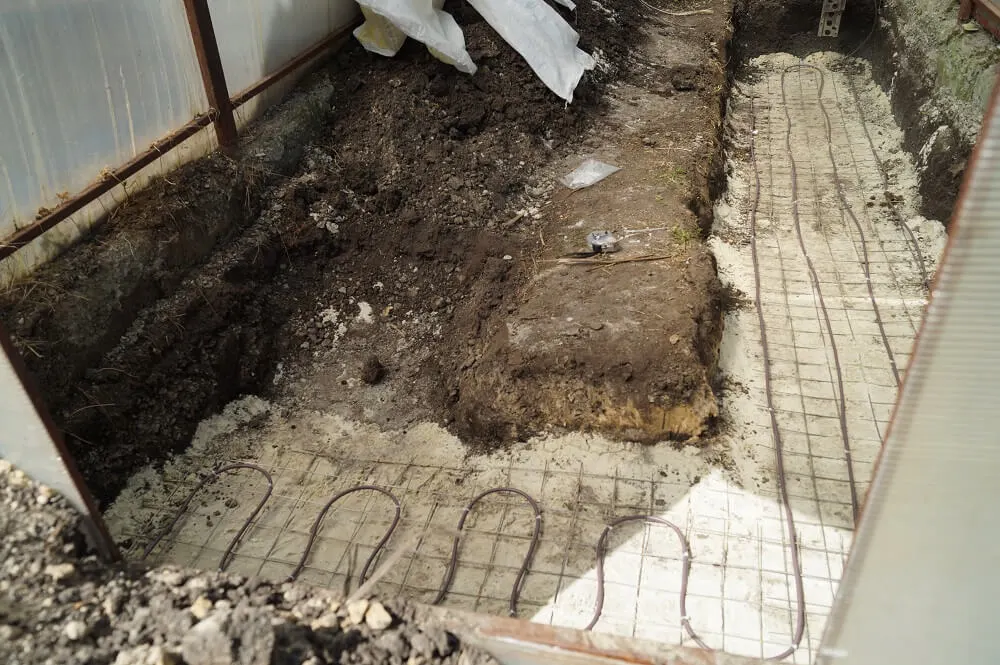

Обогрев теплицы резистивным кабелем

Обогрев теплиц производиться резистивным нагревательным кабелем с мощностью 18 Вт/м и мощностью 75-100 Вт/м². Чтобы не пересушить корневую систему необходимо применение небольшой мощности нагревательного кабеля.

Для эффективной теплоотдачи нагревательного кабеля применяют теплоизоляцию, не впитывающую влагу. В качестве теплоизоляции применяют вспененный полистерол. На теплоизоляцию насыпают первый слой песка с толщиной 5 см, затем монтируют нагревательный кабель и засыпают вторым слоем песка 5 см. Монтаж нагревательного кабеля производят змейкой с шагом не более 150 мм.

На песчаную подушку необходимо смонтировать металлическую сетку. Металлическая сетка является механической защитой от лопат и других садоводческих инструментов. Плодородную землю насыпают сверху металлической сетки.

Крепежными изделиями для монтажа нагревательного кабеля применяются строительная металлическая или стеклопластиковая сетка.

Подробнее про обогрев теплиц в статье.

Обогрев полов животных

В сельском хозяйстве часто применяют электрический обогрев полов животных.

В свинарниках обогрев полов необходим для быстрого роста поросят. Температуру полов с новорожденными поросятами необходимо поддерживать до 30 С° в течении первых нескольких дней и на протяжении месяца постепенно снижать до 17 С°.

Систему электрического обогрева рекомендуется применять в свинофермах, хлевах и курятниках. Также часто применяется обогрев собачьих будок.

В качестве обогрева применяют резистивный нагревательный кабель 28 Вт/м. Мощность обогрева и тепла в помещениях животных зависит от требуемой температуры пола, наличия теплоизоляции, влажности воздуха, количества и размеров животных. Нагревательный кабель в помещениях животных необходимо монтировать в бетонную стяжку. Такой способ монтажа нагревательного кабеля упрощает механизированный способ уборки и проведения дезинфекции.

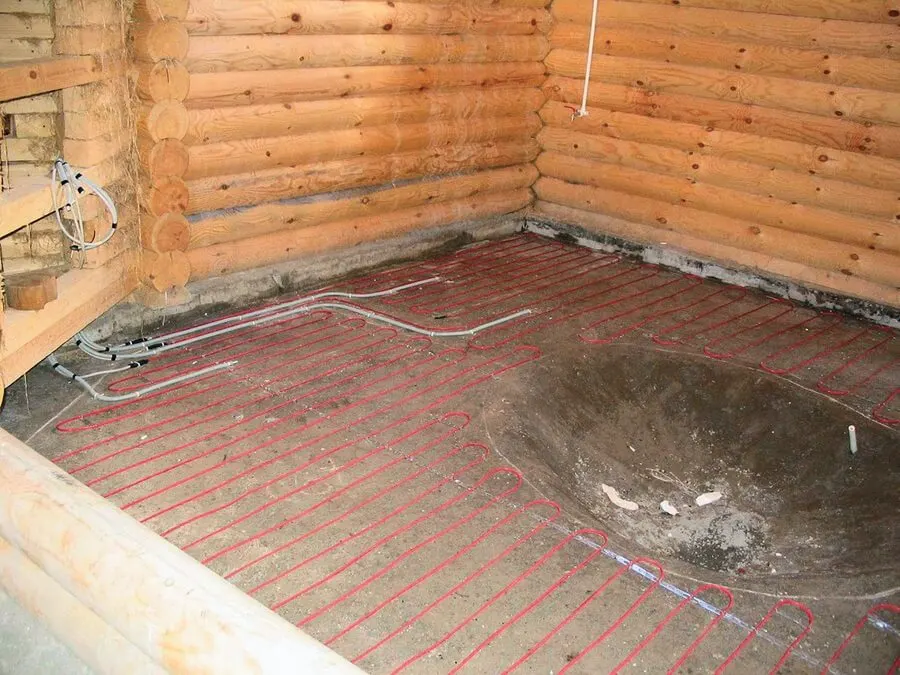

Электрический обогрев полов животных

Мощность обогрева для животных равна:

  • для цыплят и поросят весом до 20 кг необходима мощность 200 Вт/м².
  • для свиней и от 20 до 50 кг необходима мощность 150 Вт/м².
  • для свиней больше 50 кг необходима мощность 100 Вт/м².
  • для обогрева собачей будки необходима мощность обогрева 150 Вт/м².

В качестве крепежных изделий применяется монтажная лента ТП или металлическая строительная сетка.

Уличный обогрев прудов, открытых бассейнов и ручьев

Необходим для исключения образования наледи. По техническим требованиям система электрического обогрева прудов, открытых бассейнов и ручьев похожа на обогрев открытых площадок.

Обогрев уличных поилок и кормушек

Выполняют при помощи саморегулирующихся нагревательных кабелей мощностью 24 – 40 Вт/м. Нагревательный кабель монтируют на наружную поверхность поилки или кормушки, под слоем теплоизоляции.

Расчетная мощность системы обогрева поилок и кормушек равна 300 - 500 Вт/м², зависит от минимальной температуры эксплуатации.

Монтажные работы выполняются при помощи монтажная лента ТП и алюминиевой крепежной ленты ЛАМС.

Пример стоимости и эксплуатации системы

Рассмотрим пример: Необходимо рассчитать систему кабельного электрического обогрева открытой площадки (пандуса) с площадью 12 м².

Цель обогрева: антиоблединение.

Расчет:

Находим мощность системы обогрева:

Робогрев = Руд. х S = 400 Вт/м² х 12 м² = 4800 Вт.

Находим длину нагревательного кабеля:

Lгк = Робогрев / Руд. нагрев. каб. = 4800 Вт / 28 Вт/м = 172 м х 5% = 180 м.

Принимаем две секции резистивного нагревательного кабеля Gulfstream SNOW 2700/96.4, с длиной 96.4 м – в количестве 2 шт.

Рассчитываем стоимость нагревательного кабеля (без крепежных изделий):

Ст = 9970 руб./шт. х 2 шт. = 19 940 руб.

Определяем затраты на электроэнергию:

Робогрев общ. = 96.4 м х 28 Вт/м х 2 шт. = 5399 Вт.

Продолжительность весеннего периода равна 92 дня, что составляет 2208 часов.

Wобщ. = 5.399 кВт х 2208 час = 11 920 кВт*час.

Рассчитываем стоимость затрат на электроэнергию с учетом тарифа:

Ст эл. = 11920 х 2.5 = 29 800 руб.

Определяем затраты на электроэнергию с применением датчиков температуры, осадков и талой воды:

Вводим коэффициент спроса равный 0.5.

Wобщ. = 5.399 кВт х 2208 час х 0.5= 5960 кВт*час.

Рассчитываем стоимость затрат на электроэнергию с учетом тарифа с применением датчиков температуры, осадков и талой воды:

Ст эл. = 5960 х 2.5 = 14 900 руб.

Другие статьи на тему

Обогрев теплицы греющим кабелем
Обогрев ступеней и лестниц греющим кабелем
Обогрев водостоков греющим кабелем
Максим Селезнев
Проверил: Максим Селезнев
Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»
