Обогрев ступеней и лестниц греющим кабелем

Система электрического обогрева уличных лестничных маршей, площадок и входных групп предназначена для организованного процесса снеготяния, что обеспечивает комфорт пешеходам и эстетическую привлекательность открытых площадок перед зданием. Нагревательный кабель, выделяя тепловую энергию, не допускает образования наледи, удаляя снежные и ледяные массы; обезопасит пешеходов на лестницах, где особенно велика вероятность получения травм из-за гололеда.

Применение кабельного электрического обогрева исключает механическую чистку ступеней и применение специальных химических реагентов для снеготаяния.

Отказ от механической чистки помогает сохранить целостность лестничных покрытий (бетон, плитку, брусчатку), которые постепенно разрушаются от сколов ломами или разъедания хим.веществами.

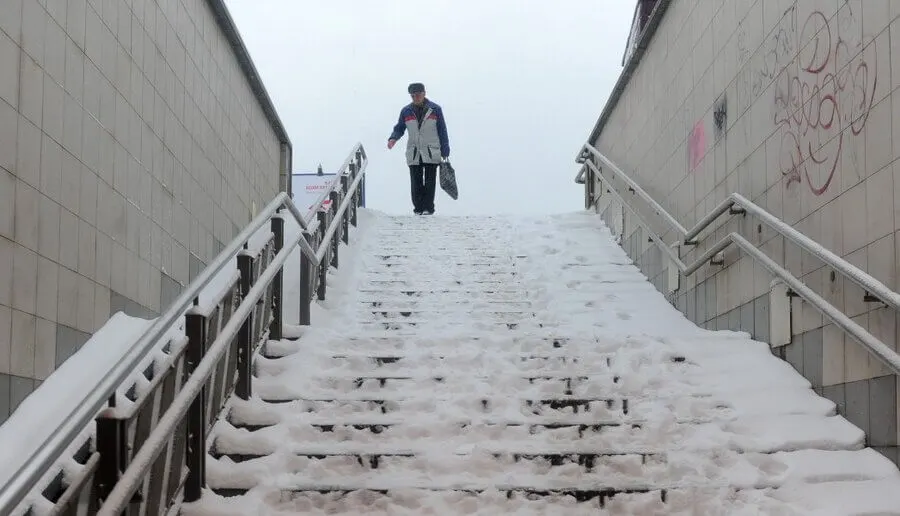

Обогрев ступеней греющим кабелем

Следовательно, обогрев ступеней на улице увеличивает эксплуатационный период лестничных маршей и снижает материальные затраты на их восстановление и поддержание в рабочем состоянии. Образование гололеда происходит в период отрицательных температур наружного воздуха и относительной влажности воздуха. Расчетный диапазон температур образования наледи равен –15 … +5 °С. Данный диапазон температур наружного воздуха наблюдается в весенний период, когда происходит массовое таяние снега.

Бесплатный расчет обогрева лестницы за 2 часа
  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления
Спасибо, наш менеджер свяжется с вами в ближайшее время
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

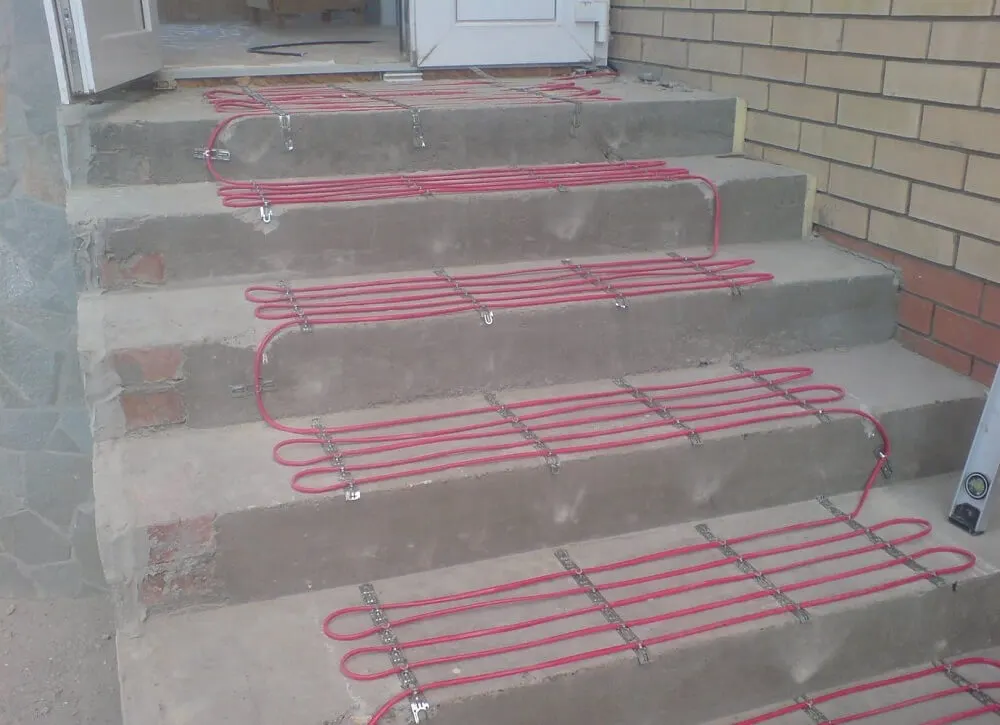

Кабельный обогрев лестниц

Применение кабельного электрического обогрева для лестничных площадок необходимо для обеспечения требуемого коэффициента скольжения. По сухим покрытиям коэффициент скольжения не должен превышать значения 0.36, для влажных поверхностей – 0.41.

Ширина лестничных маршей находится в диапазоне от 0.9 до 1.35 м и должна быть не менее ширины входа на лестничную площадку. Ширина ступеней крыльца зависит от самого здания и пешеходного трафика.

Ширина лестничных площадок должна быть не менее ширины лестничных маршей.

На лестничных маршах необходимо предусматривать нормируемые уклоны 1:2, 1:1.5 и 1:1.75 для общественных и жилых многоквартирных зданий с разной высотой застройки.

Для людей с ограниченными возможностями необходимо руководствоваться рекомендациями нормативно-технической документацией МДС 35.2.2000. Ступени лестниц для людей с ограниченными возможностями необходимо предусматривать сплошными и закругленными краями, с наличием бортиков и «рекомендуется подогрев тротуаров, особенно у переходов через улицы и входов в здание». Не допускается применение полированного гранита и мрамора, в т.ч. в покрытиях для ступеней крыльца и наружных лестниц.

Расчетная удельная мощность кабельного электрического обогрева лестничных маршей равна 300–500 Вт/м².

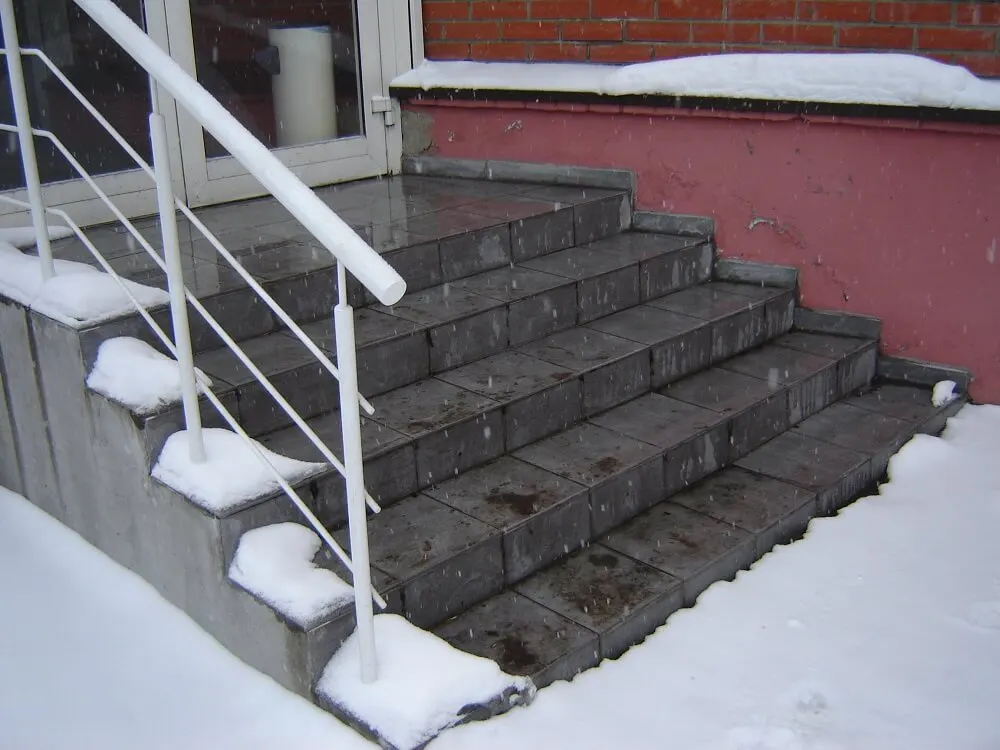

Электрический обогрев лестничных маршей

Максимальные значения удельной мощности необходимо предусматривать при системе снеготаяния с отсутствием организованного отвода талых вод. При такой системе электрического обогрева применяемая мощность используется для осуществления эффекта испарения. Также увеличение мощности системы антиобледенения может быть применено в местах, где наблюдаются большие ветровые потоки и обеспечение снеготаяния при значениях температуры наружного воздуха ниже -15°С.

Применение организованного водоотвода позволяет снизить удельную мощность электрического обогрева до минимальных значений. При использовании организованного водоотвода необходимо применить водоотводные желоба и трубы. Направление талых вод в организованную водосточную систему достигается путем формирования нормируемых уклонов. Организацию движения талых вод необходимо осуществить от лестничных маршей до ливневой канализации.

Система электрического обогрева водосточных желобов и трубопроводов выполняется с требованиями, предъявляемыми к водосточной системе зданий.

Для повышения эффективной работы кабельного электрического обогрева лестничных маршей рекомендовано применять теплоизоляционное покрытие. Теплоизоляцию необходимо монтировать под нагревательным кабелем в слое бетонной стяжки. Материал теплоизоляции не должен впитывать влагу, коэффициент теплопроводности не более 0.035 Вт/м²С.

Управление системой снеготаяния лестниц

Управление системой антиобледенения осуществляется через терморегуляторы, на которые поступает информация посредством датчиков:

  • температуры наружного воздуха;
  • температуры наружного воздуха, наличия талой воды;
  • температур наружного воздуха, обогреваемой поверхности и наличия талой воды.

При организованном водоотводе контроль наличия талых вод с наружных поверхностей лестничных маршей необходимо производить в водосточных желобах в месте примыкания к водосточным трубам.

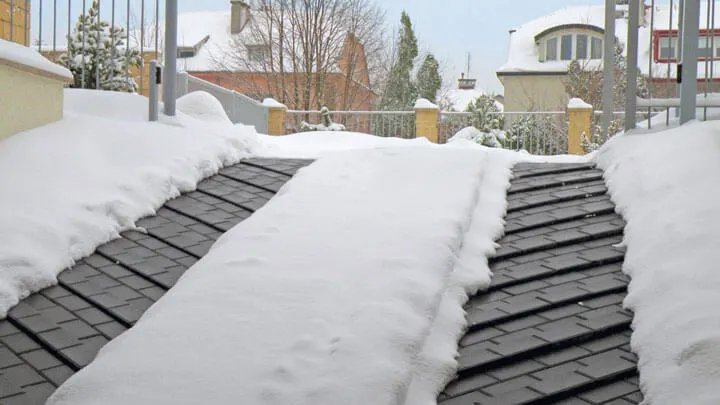

Система снеготаяния на автостоянках

При отсутствии организованного водоотвода место расположения датчиков талой воды определяется по месту.

Включение системы электрического обогрева происходит при нахождении температур наружного воздуха в диапазоне -15…+5°С, далее производится опрос дополнительных датчиков температуры поверхности, датчиков осадков и талой воды (при их наличии).

Система управления обогревом лестниц на улице определяется заказчиком совместно со специалистами проектного отдела на стадии выполнения расчетов.

Система снеготаяния с дополнительным управлением по температуре наружной поверхности производится в диапазоне температур +1…+5°С.

Применение в системе дополнительных датчиков температур поверхностей, талой воды и осадков позволяет сократить время работы системы электрического обогрева и, следовательно, снизить расходы на потребленную электроэнергию.

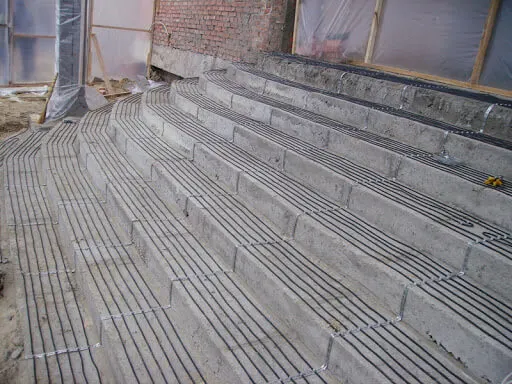

Подогрев ступеней крыльца на улице

В качестве нагревательного кабеля для электрического обогрева поверхности ступеней рекомендуется применять резистивные нагревательные кабели. Удельная мощность тепловыделения резистивных нагревательных кабелей постоянная.

Поэтому данный вид нагревательного кабеля имеет преимущество по сравнению с саморегулирующимися и предпочтительнее для обогрева бетонных поверхностей. У резистивных нагревательных кабелях отсутствуют стартовые токи – это упрощает возможность подключения электрического обогрева к электрическим сетям заказчика.

Купить греющий кабель для ступеней

Комплект кабеля Gulfstream ROOF 200/11,8м
Комплект кабеля Gulfstream ROOF 200/11,8м
Розничная цена: 4 943 р. / шт 7 415 р. / шт
Комплект кабеля Gulfstream SNOW 1270/45,4м
Комплект кабеля Gulfstream SNOW 1270/45,4м
Розничная цена: 14 931 р. / шт 22 397 р. / шт
Комплект кабеля Gulfstream ROOF 400/23,5м
Комплект кабеля Gulfstream ROOF 400/23,5м
Розничная цена: 6 200 р. / шт 9 300 р. / шт
Шкаф управления ШУЭО-2/1-Т911-190628 S
Шкаф управления ШУЭО-2/1-Т911-190628 S
Розничная цена: 27 000 р. / шт
В раздел

Монтаж системы обогрева ступеней

Монтаж нагревательных кабелей на обогреваемых поверхностях лестничных маршей производится непосредственно перед заливкой в бетонную стяжку, или возможна укладка в заранее пропиленных штробах, с последующей их заделкой. При использовании плитки в качестве наружного покрытия, нагревательный кабель монтируется в слой плиточного раствора.

Крепление нагревательных кабелей на обогреваемых поверхностях лестничных маршей производится на предварительно смонтированной стальной или стеклопластиковой сетках. Фиксация нагревательных кабелей к сетке производится при помощи пластиковых стяжек или вязальной проволоки.

Так же монтаж производится с применением монтажной ленты для теплого пола, в которой предусмотрены специализированные замки для фиксации нагревательного кабеля. Шаг укладки монтажной ленты не должен превышать 300 мм.

Монтаж нагревательного кабеля на одной ступени лестничного марша производится в 2–3 нитки. Количество ниток нагревательного кабеля ограничено шириной ступени и минимально допустимым шагом укладки нагревательного кабеля. Минимальный шаг укладки нагревательного кабеля должен быть до 50 мм.

Также необходимо предусматривать запас длины нагревательного кабеля на подъемах на каждой ступени.

Минимальная мощность нагревательного кабеля для обогрева лестничных маршей должна быть не менее 28 Вт/м.

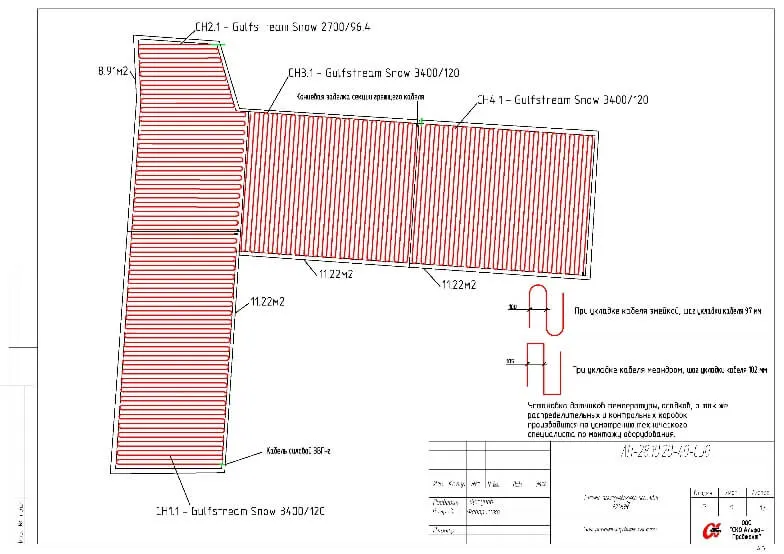

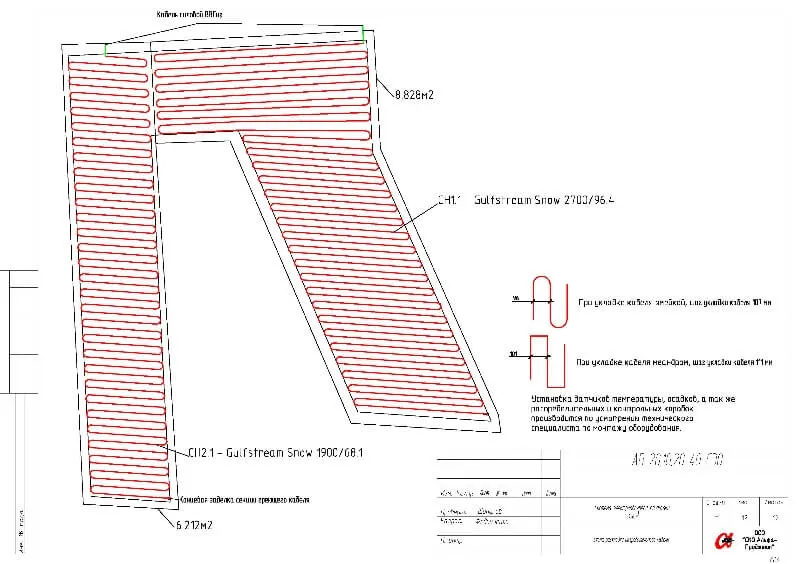

Схема монтажа греющего кабеля на ступенях Схема монтажа системы обогрева площадок
