Обогрев септика греющим кабелем

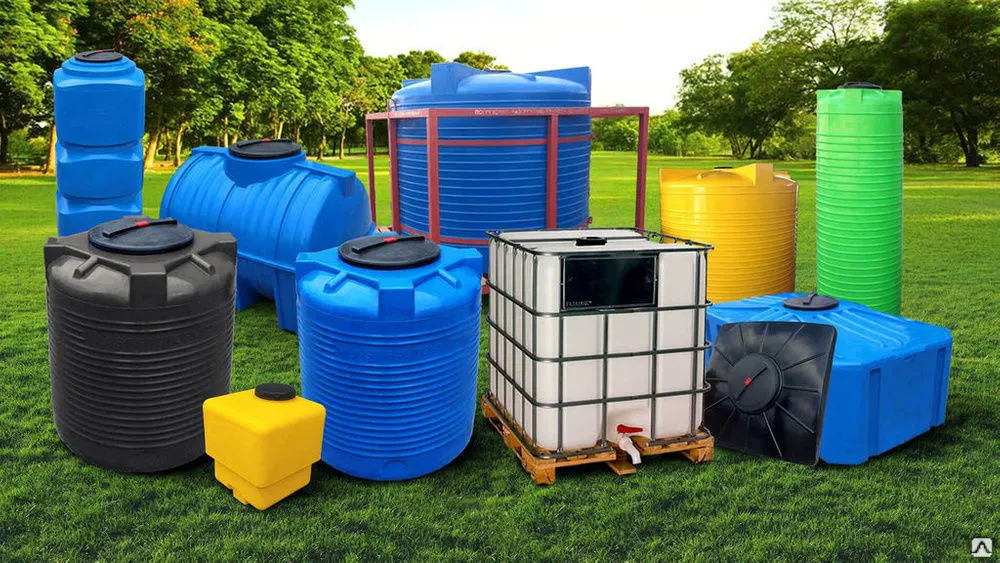

Баки представляют собой емкости, изготовленные из различных материалов, в основном из пластика либо металла. Материал зависит от будущего предназначения резервуара. Используемые в промышленности емкости изготавливают из стали различных видов.

Бытовые емкости можно классифицировать по нескольким основным признакам:

  • По назначению: хранение воды, пищевых и технических жидкостей, сбор сточных вод и т.п.
  • По форме исполнения: цилиндрические вертикальные и горизонтальные, прямоугольные.
  • По материалу: металл, пластик, стеклопластик и т.д.
  • По типу заглубления: надземные и подземные.
Обогрев септика греющим кабелем

В данной статье мы рассмотрим, обогрев еврокуба и септика.

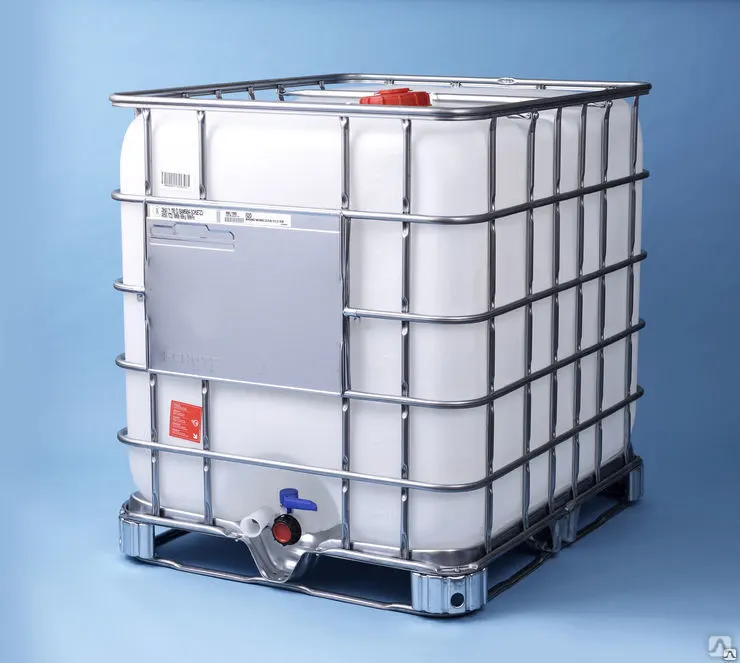

Обогрев еврокуба греющим кабелем

Еврокуб — это контейнер кубической формы. Устройство отличает прочная внешняя упаковка со стальной обрешеткой. Конструкция также включает поддон, который может изготавливаться из пластмассы, древесины либо металла. Сама же ёмкость производится из специального полиэтилена.

Все евробаки созданы в соответствии со строгими требованиями, предъявляемыми к резервуарам промышленного производства. Используются для хранения и перевозки пищевых и технических жидкостей.

Септик — это локальное сооружение для сбора и очистки бытовых сточных вод. Локальное, потому что обычно используется как замена канализации для небольших жилых домов. По сути, септик представляет собой вертикальный или горизонтальные резервуар.

Обогрев септика и еврокуба греющим кабелем

Целью обогрева септика является защита от замерзания сточных вод для их откачки при заполнении или перекачке, а также недопущение образование наледи и ледяных пробок в подходящих к септику трубах. В таком случае будет достаточно поддерживать положительную температуру в резервуаре.

В случае обогрева еврокуба, целью будет являться поддержание определенной температуры, которую потребует заказчик.

В качестве электрообогрева можно применять саморегулирующийся и резистивный нагревательный кабель.

В случае использования резистивного нагревательного кабеля следует учесть, что существует риск выхода из строя нагревательных секций по локальному перегреву из-за различного уровня наполняемости септиков. Для решения этой проблемы следует установить дополнительные датчики перегрева секций, что усложняет систему электрообогрева баков.

Саморегулирующийся кабель для обогрева септика и еврокуба

Саморегулирующийся кабель SRL 30-2CR
Саморегулирующийся кабель SRL 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
274 р. / м
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
284 р. / м
Саморегулирующийся кабель SRG30-2CR-UV
Саморегулирующийся кабель SRG30-2CR-UV
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
520 р. / м
Саморегулирующийся кабель SRL 40-2CR
Саморегулирующийся кабель SRL 40-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
301 р. / м
Саморегулирующийся кабель SAMREG 40-2CR
Саморегулирующийся кабель SAMREG 40-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
311 р. / м

Оптимальная температура для обогрева еврокуба находится в диапазоне от +5 до +10 °C. В зависимости от размещения, температурных параметров, типа и толщины теплоизоляции применяется саморегулирующийся кабель мощностью от 16 до 40 Вт/м.

  • Низкотемпературный – используется в системах бытового обогрева, где не требуется поддержание высоких температур и отсутствует подверженнее пропарки высокой температуры.
  • Общепромышленного исполнения - применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.
  • В полиолефиновой оболочке - применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию, не подверженного воздействию химически агрессивных сред.

Подбор типа и мощности кабеля осуществляется на основе исходных данных о еврокубе или септике, диапазона температур, тип и толщина теплоизоляции и т.д. и в общем случае требует детальной проектной разработки с учетом всех особенностей объекта обогрева.

Так как септик и евробак это фактически резервуары, имеющие определенные формы и габариты, то их обогрев осуществляется, как правило, такими же методами, как и для обычных резервуаров с некоторыми особенностями.

Монтаж греющего кабеля на септике

Монтаж нагревательного кабеля для обогрева септика ничем не отличается от монтажа нагревательного кабеля на горизонтальный или вертикальный резервуар. Нагревательный кабель монтируется на наружную поверхность резервуара под слоем теплоизоляции. Крепление нагревательного кабеля к септику производится с помощью крепежной ленты ТП, хомутов ХЛ-30 с натяжным замком и алюминиевой монтажной самоклеящийся ленты (ЛАМС).

Исходя из того, что евробак и септик — это пластиковые резервуары, то следует учесть, что пластик является плохим проводником тепла. Поэтому перед укладкой нагревательного кабеля на резервуар сначала нужно определить его место укладки – трассу. После чего произвести монтаж алюминиевой монтажной самоклеящийся ленты (ЛАМС) по данной трассе. Далее произвести монтаж греющего кабеля и еще раз проклеить ЛАМС поверх кабеля для распределения теплового потока и охвата большей ширины обогрева.

Лента ТП будет монтироваться на резервуар по всей окружности с шагом не более 300мм, на высоту обогрева согласно расчету.

Хомут ХЛ-30 с натяжным замком будет монтироваться с шагом не более 500мм.

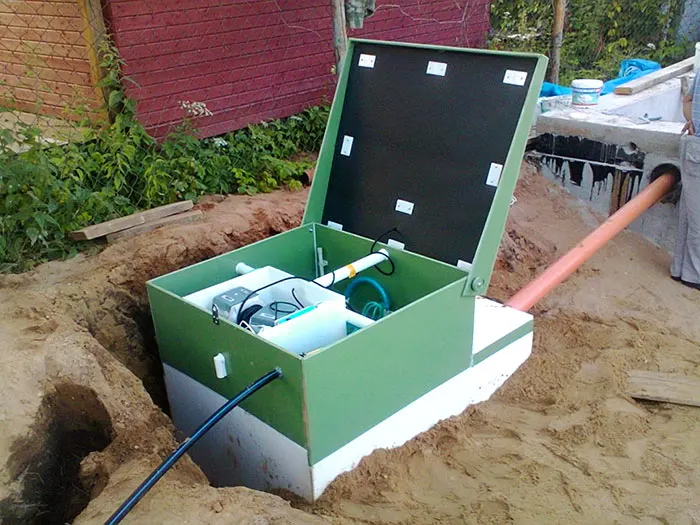

Монтаж греющего кабеля на септике

Так как септик является подземной емкостью, то нужно предусмотреть вывод соединительных коробок на конструкцию в виде стойки или на надземную часть конструкции резервуара.

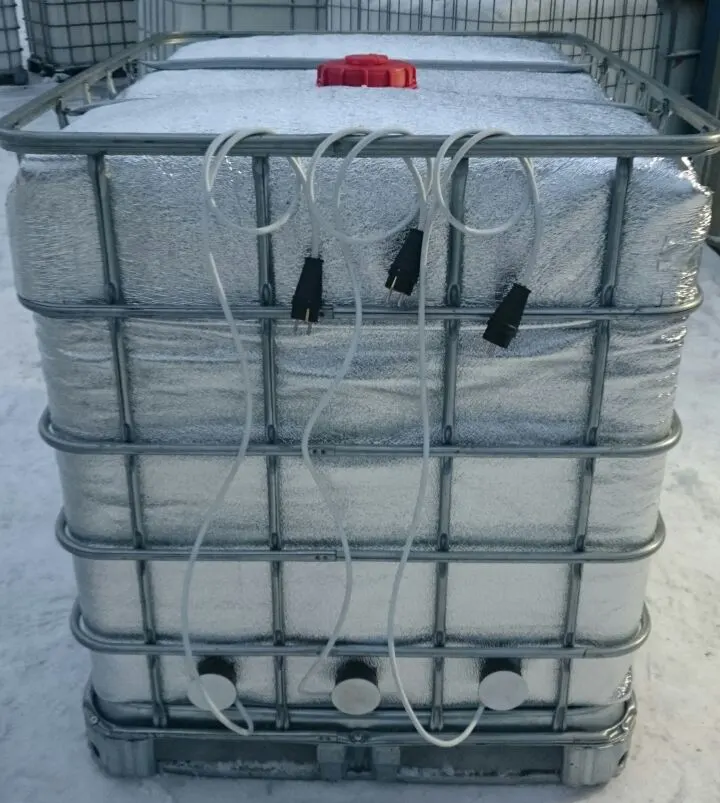

Монтаж греющего кабеля на еврокубе

Монтаж греющего кабеля на еврокубе

Система обогрева еврокуба отличается от обогрева септика из-за своей конструктивной особенности.

На высоту подогрева не менее 1/3 от общей высоты еврокуба устанавливается сварная металлическая сетка, которая стягивается при помощи отрезков труб и шпилек. К металлической сетке с помощью вязальной проволоки или хомутов крепится греющий кабель. И так же проклеивается лента ЛАМС как было описано ранее.

Такой способ крепления применяется для прямоугольных емкостей и отлично подходит для подогрева еврокуба.

Проверил: Максим Соколов
