Обогрев края кровли здания ООО «Стройлидер»

Объект

ООО «Стройлидер», г. Сатка.

Техническое описание

Металлическая крыша со скатом 30 градусов.

Назначение системы обогрева

Обогрев края кровли предназначен для предотвращения накопления снега и льда и возможного их падения с крыши.

Техническое решение

Для обогрева края кровли использовали саморегулирующийся греющий кабель SRG 30-2CR-UV мощностью 30 Вт на м.п с защитой от ультрафиолета. Греющий кабель выдерживает диапазон температур от -50 до +85 °С при рабочей температуре +65°С. Нагревательная матрица самостоятельно регулирует температуру греющего кабеля, с учётом внешней температуры, по своей длине, что исключает риск перегрева кабеля и кровли.

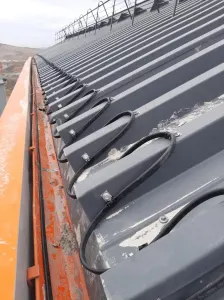

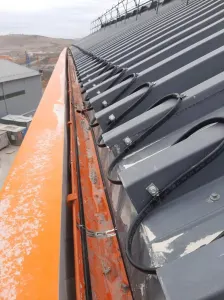

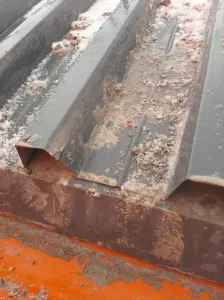

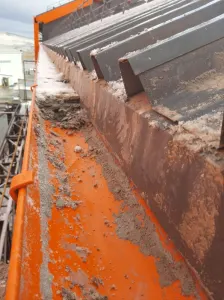

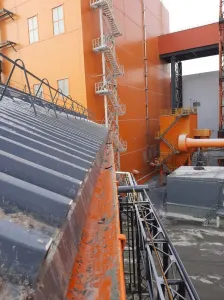

Греющий кабель размещён по периметру края кровли «змейкой» с помощью клепок и с небольшим выступом за кровлю, верхняя часть кабеля крепится зажимом СР.1-25ЦО к трубам снегозадержания. В водостоке греющий кабель установлен с помощью металлической монтажной ленты и укладывается в две полосы вдоль водостока. Конец греющего кабеля опускается в водосточную трубу, фиксируется зажимами и тросом в ПВХ оплётке.

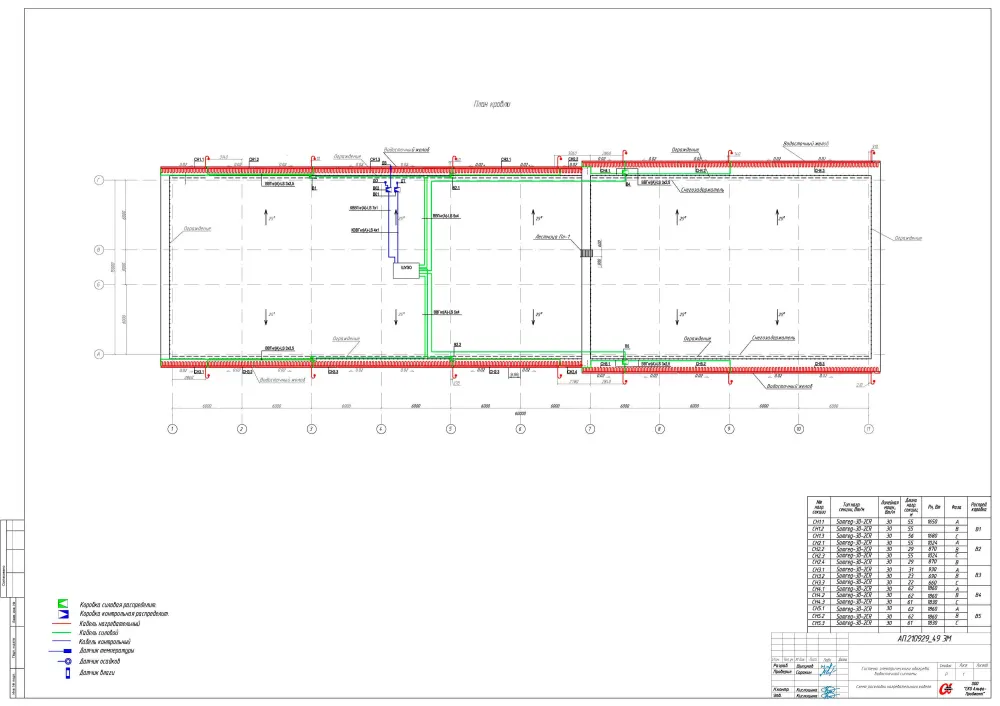

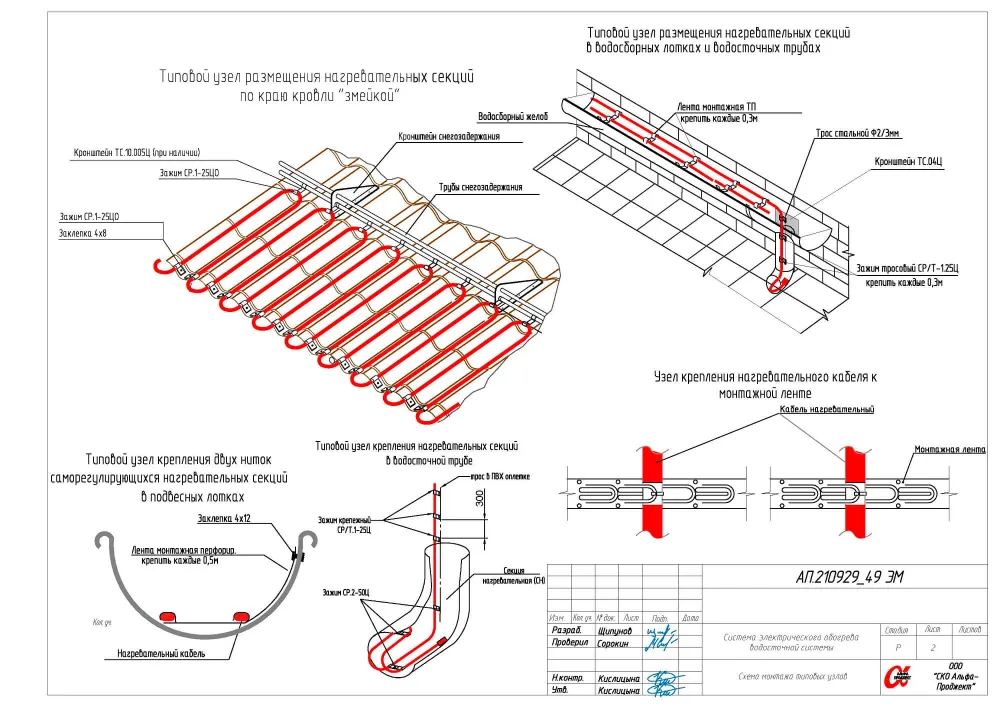

Схема раскладки нагревательного кабеля Схема монтажа типовых узлов

Состав и устройство системы

Наименование Обозначение
Кабель саморегулирующийся Samreg-30-2CR UF
Трос в оплетке ПВХ d2/3мм
Зажим СР/Т.1-25 Ц
Зажим СР.1-25 ЦО
Зажим СР.2-50 Ц
Кронштейн для трубы (Т-скоба) ТС.04 Ц
Лента монтажная ТП
Комплект для заделки кабеля ТКТ/3М
Коробка соединительная силовая КРОН-П2-1/3
Коробка соединительная контрольная КРОН-П0-1/1
Кабель силовой ВВГнг(А)-LS 3x2.5
Труба гофрированная d20 ПНД черный
Держатель с хомутиком d16-32 DKC 51200
Трубка термоусадочная ТУТнг 30/15
Хомут кабельный нейлоновый черный 4.8х200 мм, 100 шт.
Шкаф управления ШУЭО-26/15-Т1013-210929_49-А
Датчик температуры TST01-2.0-П
Датчик осадков TSP02-3.0
Датчик воды TSW01-3.0
