Обогрев резервуара насосной станции очистных 1200 м3
Техническое описание обогреваемого объекта

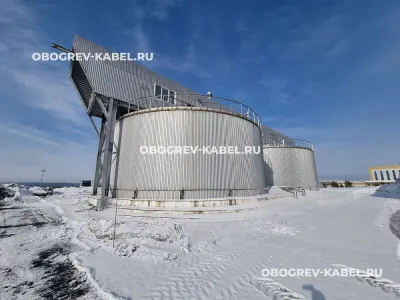

Наземный цилиндр вертикальный.
Объем: 16000х6010 мм.
Классификация зоны: невзрывоопасная.
Материал резервуара: углеродная сталь.
Температура окружающей среды при эксплуатации от -39 до +27°С.
Тип теплоизоляции: URSA П20.
Шкаф управления с размещением в отапливаемом помещении.
Объект обогрева
Емкость очистных сооружений - это технологический комплекс, очистки шахтных и поверхностных сточных вод шахты «Увальная». Для передвижения сточных вод применяются насосные механизмы, которые обеспечивают движение сточных вод шахты. Для сохранения текучего состояния жидкости и возможности беспрерывного транзита, необходимо поддержание температуры хранилища с положительным значением +5°С. Применение электрических кабельных систем решает подобные задачи промышленного обогрева.
Назначение системы обогрева резервуара сточных вод
Антиобледенение: поддержание технической температуры очищенных шахтных и поверхностных вод.
Техническое решение
Для защиты от замерзания очищенных шахтных и поверхностных вод в вертикальном резервуаре из углеродной стали была применена система электрообогрева. Для этого были проведены расчёты, подобран саморегулирующийся греющий кабель SRG 40-2CR-UV и разработан шкаф управления обогревом.
Состав системы обогрева резервуара из углеродной стали
| № | Наименование | Обозначение | Кол-во | |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | SRG 40-2CR-UV | 320 м | |
| 1.2 | Комплект для заделки кабеля | ТКТ/ПРОМ | 6 шт | |
| 1.3 | Комплект для заделки кабеля | ТКТ/3М | 4 шт | |
| 1.4 | Силовой кабель (холодный конец) | ВВГнг(А)-LS 3х2,5 | 40 м | |
| 2. Подсистема питания | ||||
| 2.1 | Шкаф управления * | ШУЭОр-13/6-Т212-240607_13-ЕЛ | 1 шт | |
| 2.2 | Коробка соединительная | TERMBOX Ех АР-13-Г | 2 шт | |
| 3. Подсистема управления | ||||
| 3.1 | Датчик температуры | ДТС014-50М.В3.25/15 | 2 шт | |
| 3.2 | Коробка соединительная | TERMBOX Ех АР-34-В | 1 шт | |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | 17 шт | ||
| 4.2 | Лента монтажная | ТП | 390 м | |
| 4.3 | Лента крепежная | ЛАМС | 10 шт | |
| 4.4 | Хомут | ХЛ-30 | 400 м | |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | 20 шт | |
| 4.6 | Стойка | К314 УТ1,5 | 1 шт | |
| 4.7 | Кронштейн | РВ | 3 шт | |
| 4.8 | Металлорукав в ПВХ-изоляции | РЗ ЦП-20 | 45 м | |
| 4.9 | Устройство ввода под теплоизоляцию | LEK/U | 8 шт | |
| 4.10 | Термоусадочная трубка | ТУТ(3:1)нг-LS 40/13 | 3 м | |

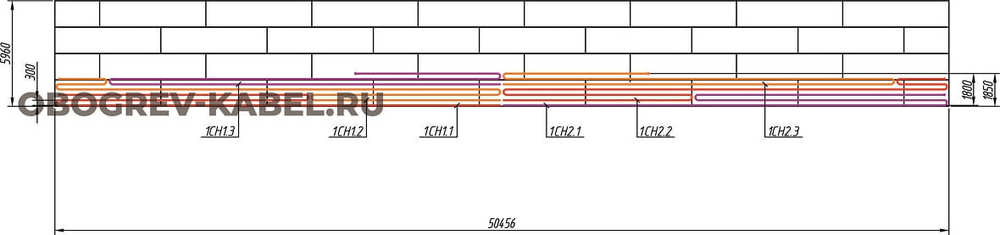

Схема обогрева резервуара из углеродной стали
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
