Обогрев подземных резервуаров из стеклопластика для хранения стоков

Объект обогрева

Резервуары для хранения стоков, размещение под землей ниже глубины промерзания.

Техническое описание обогреваемого объекта

Подземные вертикальные стеклопластиковые резервуары, 4шт.

  • Габариты обогреваемых частей:

    • Корпус 1: 2000х1270 мм
    • Корпус 2: 1800х1210 мм
    • Корпус 3: 2000х1050 мм
    • Корпус 4: 2000х710 мм
  • Материал резервуара: стеклопластик
  • Толщина стенки: 5 мм
  • Утепление: пенополиуретан толщиной 50 мм

Назначение системы обогрева

Защита от замерзания, поддержание температуры стенки резервуара не ниже +5°С. Температура окружающей среды до min -59°С.

Техническое решение

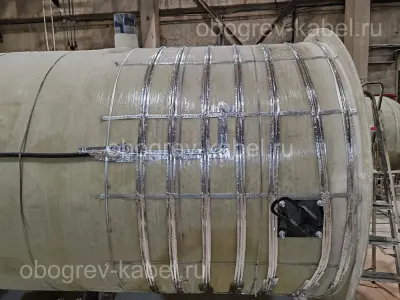

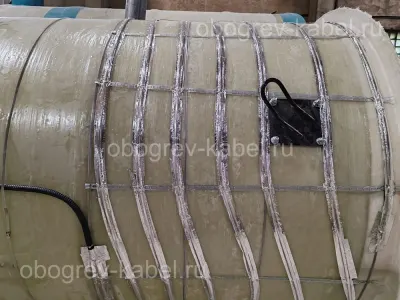

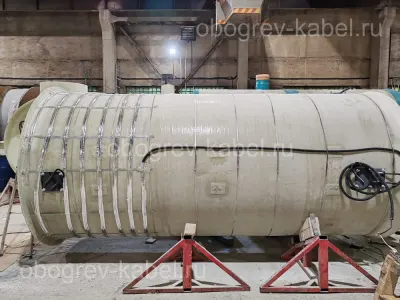

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля на нижнюю часть резервуара.

Укладка греющего кабеля по требованию заказчика была выполнена по боковой стенке резервуара с шагом 195мм.

Перед монтажом нагревательных секций будущие зоны расположения кабеля проклеены ЛАМСом. Это сделано для лучшего теплосъема, а также для повышения адгезии. Из-за того, что материал емкости – стеклопластик, одного слоя ЛАМСа недостаточно для плотного прилегания кабеля к поверхности резервуара.

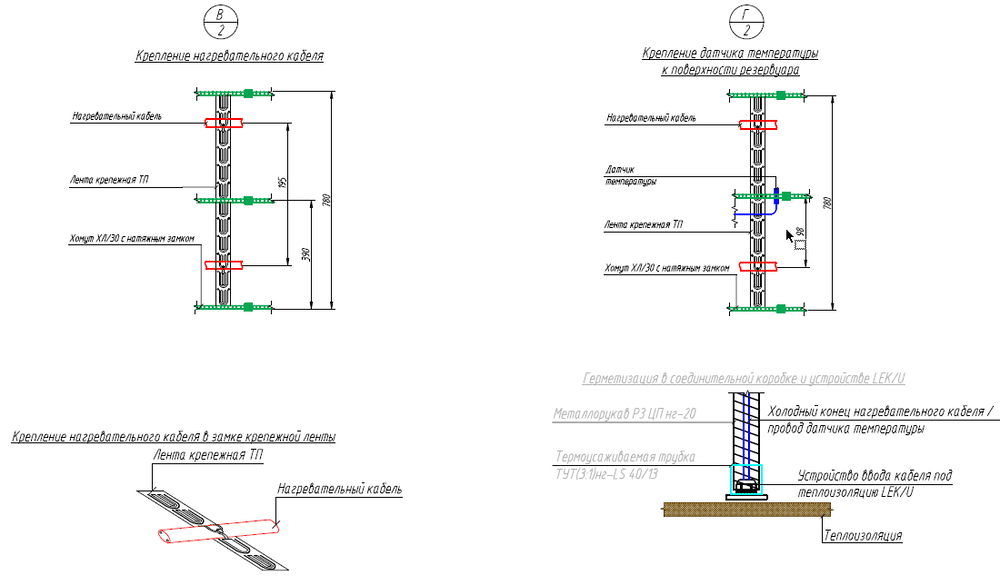

Для крепления греющего кабеля была применена лента ТП, хомуты ХЛ-30 с замками.

После монтажа, нагревательный кабель еще раз проклеивался ЛАМСом по всей длине.

Размещение емкости будет во взрывобезопасной зоне, поэтому был применен кабель SRG 40-2CR-UV. Данный электрокабель является общепромышленным (без сертификата взрывозащиты), низкотемпературным греющим кабелем. Низкотемпературный означает, что максимальная рабочая температура нагревательного кабеля составляет 65°С. Поскольку емкость выполнена из стеклопластика, значит ее температура размягчения больше 65°С, что в свою очередь позволило применить систему управления по одному датчику температуры поверхности стенки резервуара (т.е. не используя датчик перегрева).

Состав системы обогрева стеклопластикового подземного резервуара

Характеристики системы обогрева
Номинальная мощность системы электрообогрева, общая 1.6 кВт
Расчетная мощность системы электрообогрева, общая 4.8 кВт
Количество фаз питания 1 шт
Номинальный ток системы электрообогрева 7.3 А
Расчетный ток системы электрообогрева 21.8 А
Спецификация Обозначение Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG 40-2CR-UV 40 м
1.2 Комплект заделки для кабеля ТКТ/ПРОМ 1 шт
1.3 Комплект заделки для кабеля ТКТ/3М 1 шт
1.4 Силовой кабель (холодный конец) ВВГнг(А)-LS 3х2,5 12 м
2. Подсистема питания
2.1 Шкаф управления ШУЭО-2/1-Т111Н-231006_23-Т 1 шт
2.2 Коробка соединительная УВГ1776Р21Ф000011-Б 1 шт
3. Подсистема управления
3.1 Датчик температуры ДТС014-50М.В3.25/15 1 шт
3.2 Коробка соединительная УВГ1776Р21Ф000034-Б 1 шт
4. Подсистема крепления
4.1 Этикетка "Внимание электрообогрев" 2 шт
4.2 Лента монтажная ТП 40 м
4.3 Лента крепежная ЛАМС 3 шт
4.4 Хомут ХЛ-30 70 м
4.5 Крепежные элементы для хомута ЗХЛ-3/30 15 шт
4.6 Кронштейн для крепления коробки РВ 2 шт
4.7 Устройство для ввода кабеля под ТИ LEK/U 2 шт
4.8 Термоусаживаемая трубка ТУТ(3:1)нг-LS 40/13 1 м
4.9 Металлорукав в ПВХ-изоляции РЗ ЦП-20 24 м

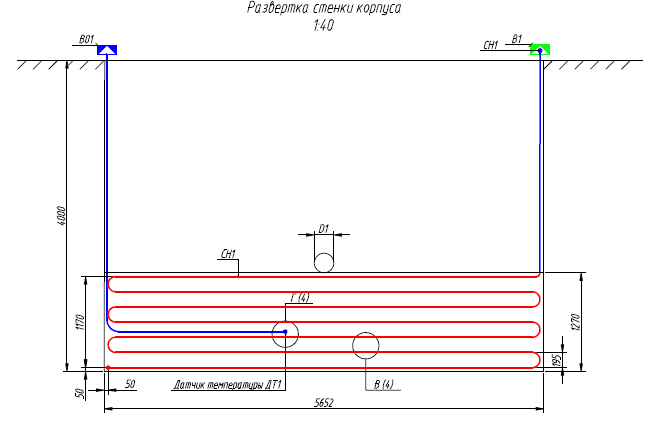

Схема обогрева емкости из стеклопластика, с обогреваемой частью D=2000мм h=1270 мм

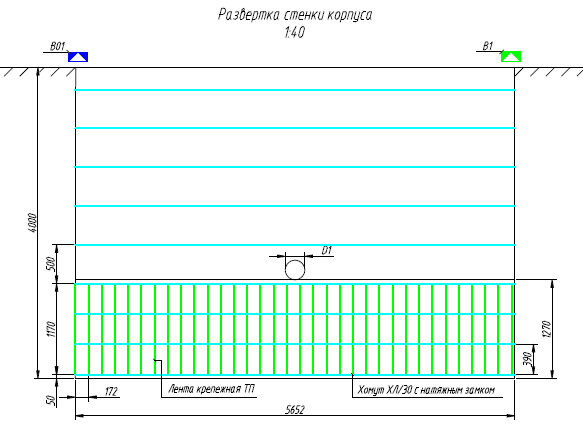

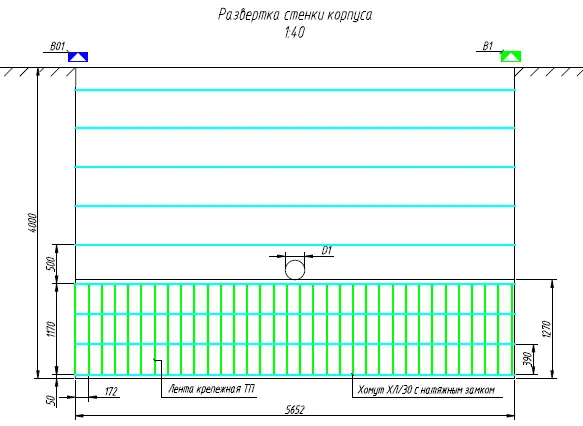

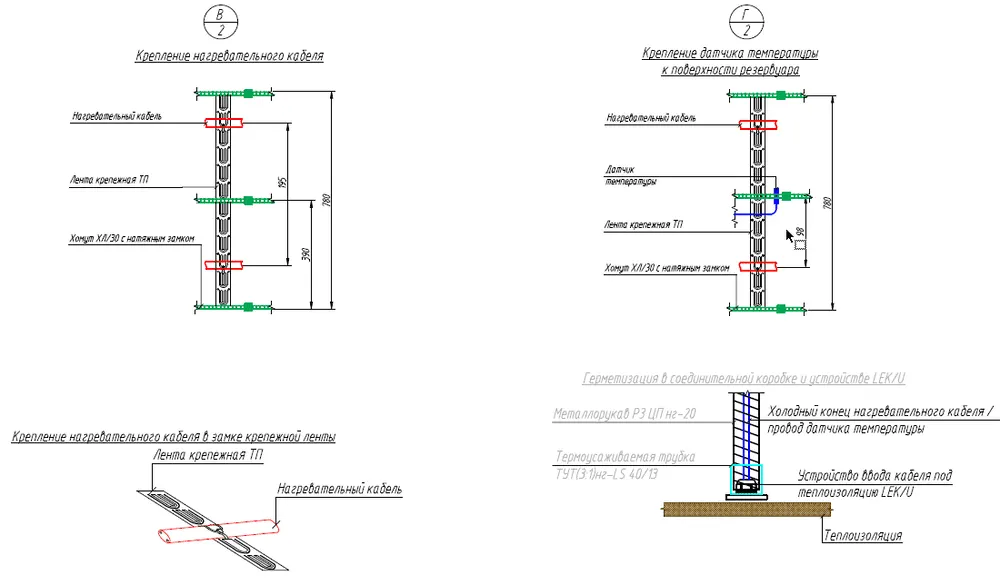

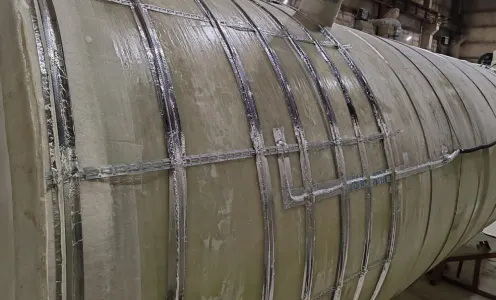

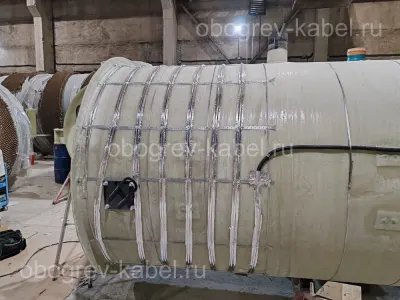

Схема развертки стенки подземного резервуара из стеклопластика для хранения стоков Схема развертки стенки подземного горизонтального стеклопластикового резервуара Монтаж саморегулирующегося кабеля на нижнюю часть резервуара
