Обогрев сепаратора свечевого РГС 20 м3

г. Новый Уренгой
2018 г.

Объект обогрева

Сепаратор свечевой, предназначен для отделения жидкой фазы в сбрасываемом газе на газовой скважине «ООО Новатэк-ЮрхаровНефтеГаз», г. Новый Уренгой.

Назначение системы обогрева РГС 20 м3

Система электрообогрева предусматривается для поддержания температуры стенки резервуара не ниже +5°C с целью предотвращения замерзания жидкости.

Технические характеристики объекта

Тип: цилиндрический горизонтальный аппарат, характеризующийся наличием отбойника разделения газового потока
Номинальный объем: 20 м3
Габариты: диаметр 2000 мм, длина 7200 мм
Тип и толщина теплоизоляции: минеральная вата, толщина 100 мм
Минимальная температура окружающей среды: -530С
Зона размещения резервуара: пожаровзрывоопасная
Количество емкостей: 1 шт.

Техническое решение

При разработке технического решения принимались во внимание особенности и требования, предъявляемые заказчиком-изготовителем сепаратора такие, как необходимость выбора кабеля и сопутствующего электрооборудования, пригодного для эксплуатации в условиях взрывоопасной зоны и условиях холодного климата.

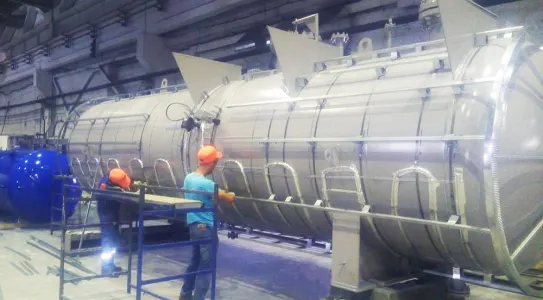

Основываясь на проведенном нашими специалистами теплотехническом расчете, был разработан проект для внешнего электрического нагрева сепаратора саморегулируемым нагревательным кабелем. Исходя из оценки конструктивных особенностей резервуара и вспомогательных узлов, а также, учитывая местные условия внешнего воздействия на емкость, была рассчитана потребная для достижения заданной температуры стенки резервуара длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов. (система крепления, соединения, питания). Вопросы монтажа кабельных электронагревательных секций на поверхности емкости были проработаны на месте изготовления резервуара.

По полученным результатам Заказчику был предоставлен проектный теплотехнический расчет с учетом полных теплопотерь формы сепаратора, наличия штуцеров и люков и условиями наземного расположения.

В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован среднетемпературный саморегулирующийся греющий кабель Alphatrace 30ATM(+)-2CF предназначенный для установки на объектах для взрывоопасных зон.

По требованию заказчика в качестве аппаратуры управления системой обогрева должен быть термостат уличного исполнения. Нашими специалистами был предложен взрывозащищенный термостат уличного исполнения, рассчитанный на применение в условиях холодного климата, производства фирмы «Термон».

Особенности системы обогрева

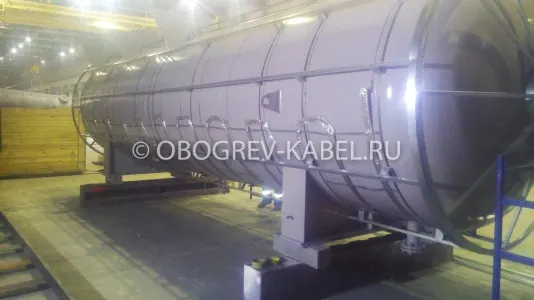

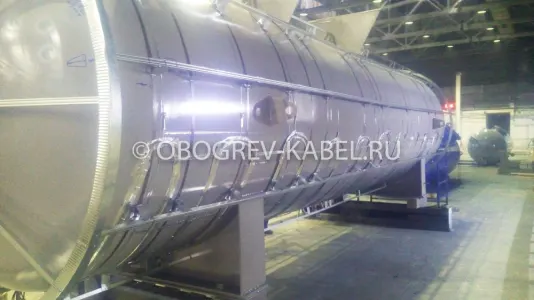

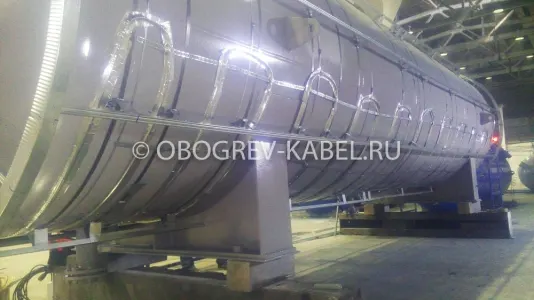

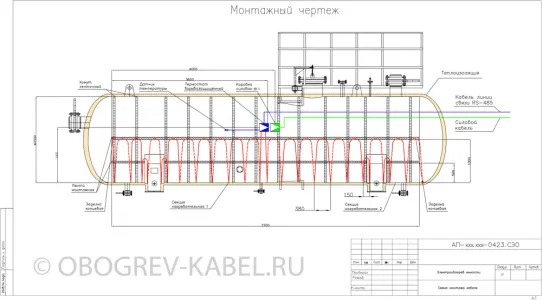

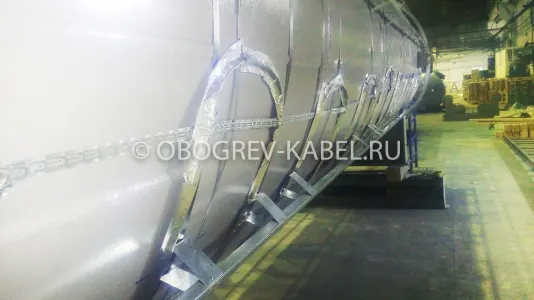

Шаг укладки нагревательных секций 380 мм, высота укладки нагревательного кабеля 1000 мм. Таким образом, выполнен обогрев только половины резервуара что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом верхняя часть резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части.
Общее количество нагревательных секций 2, длина одной секции 45 м.

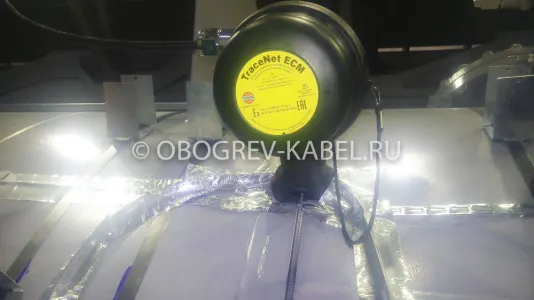

В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с маркировкой наличия взрывозащиты. Коробки сертифицированы и допущены до эксплуатации в взрывоопасных зонах и условиях холодного климата, что отвечает требованиям надежности и безопасности. Предусмотрены специальные устройства для ввода кабеля под теплоизоляцию.

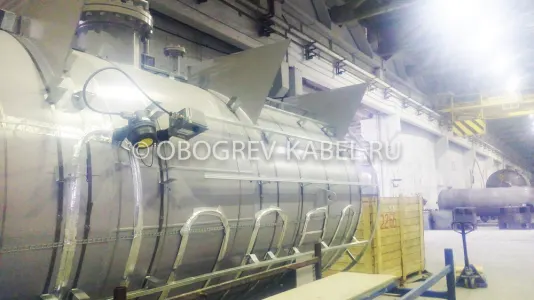

Применен термостат уличного исполнения для управления системой обогрева, что обеспечивает локальное управление обогревом. Это техническое решение существенно сокращает расходы на монтажные работы по организации управления системой обогрева, нет необходимости прокладывать силовые кабели к нагревательным секциям и контрольные кабели для датчиков температуры.

Состав и устройство системы

Саморегулирующийся нагревательный кабель Alphatrace 30ATM(+)-2CF, общая длина 70 м
Коробка силовая для подключения до 3-х секций нагревательного кабеля
Термостат взрывозащищенный уличного исполнения
Система крепления нагревательного кабеля на резервуаре

Мощность системы обогрева 2100 Вт.
