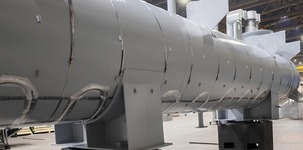

Обогрев сепаратора факельного 4 м³
Система электрического обогрева предназначена для горизонтального сепаратора объемом 4 м3. Габаритные размеры сепаратора: длина 6670 мм, диаметр 1000 мм.
Назначение системы обогрева
Система поддерживает температуру сепаратора на уровне +5°C, предотвращая замерзание попутных нефтяных газов и сохраняя технологические параметры продукта.
Техническое решение
Проблема: нарушение температурного режима приводит к образованию конденсата внутри сепаратора, который кристаллизуется при отрицательных температурах и вызывает сбои в работе оборудования.

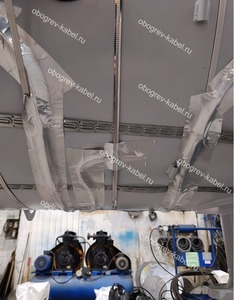

Решение: установка системы электрообогрева по наружной стенке сепаратора в его нижней части. Обогрев осуществляется с помощью взрывозащищённого греющего кабеля, который монтируется под слоем теплоизоляции.
Особенности системы обогрева
Для обогрева резервуара использован взрывозащищенный саморегулирующийся кабель 60ВСК-Ф-2. Выбор кабеля обусловлен достаточной мощностью для компенсации теплопотерь, возможностью эксплуатации во взрывоопасной зоне класса Ex IIA T1 в заданных температурных режимах (максимальная технологическая температура продукта — 145°С, режим пропарки — до 164°С), а также экономической эффективностью решения.

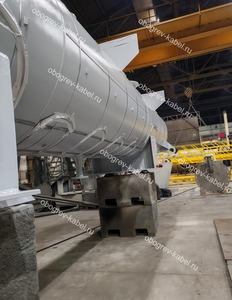

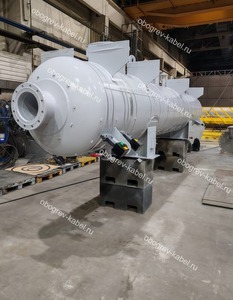

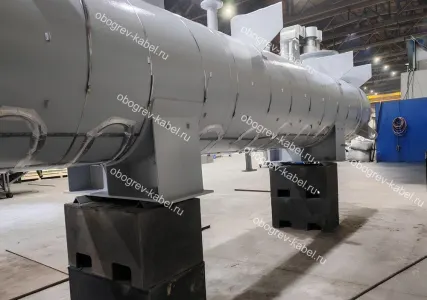

Нагревательный кабель смонтирован на поверхности резервуара «змейкой» с шагом укладки 260 мм в правой части и 300 мм — в левой. В связи с толщиной слоя теплоизоляции (150 мм) соединительные коробки размещены на перфорированном швеллере, что обеспечивает удобный доступ для эксплуатации и обслуживания.
Система управления и контроля
Контроль температурного режима объекта осуществляется датчиком, установленным на поверхности сепаратора в зоне обогрева — на равноудалённом расстоянии между соседними нитками нагревательной секции.

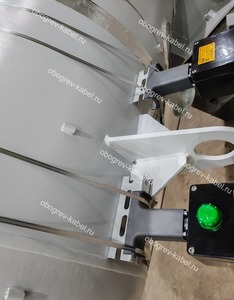

Для обеспечения визуального контроля работоспособности греющего кабеля в начале и в конце секции установлены соединительные коробки со световой индикацией наличия напряжения. Взрывозащищенные соединительные коробки смонтированы на поверхности сепаратора с креплением хомутами.
Состав системы обогрева
| № | Наименование | Обозначение | |
|---|---|---|---|
| 1. Подсистема обогрева | |||
| 1.1 | Саморегулирующийся греющий кабель | 60ВСК-Ф-2 | |
| 1.2 | Комплект заделки для кабеля | КСК-3 | |
| 1.3 | Комплект заделки для кабеля | Комплект Т-Н | |
| 2. Подсистема питания | |||
| 2.1 | Коробка соединительная с индикацией | TERMBOX Ех АР-16-А | |
| 2.2 | Коробка соединительная с индикацией (концевая) | TERMBOX Ех АР-16 | |
| 3. Подсистема управления | |||
| 3.1 | Датчик температуры | ТС-1388 ExB V3/5/-/Pt100/-60…+350/50/5/5000/КММФЭ/В/-/-/№2/ГП | |
| 3.2 | Коробка соединительная | TERMBOX Ех АР-14-А | |
| 4. Подсистема крепления | |||
| 4.1 | Этикетка: Внимание электрообогрев | ||
| 4.2 | Лента монтажная | ТП | |
| 4.3 | Лента крепежная | GM-7504 | |
| 4.4 | Хомут | ХЛ-30 | |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | |
| 4.6 | Швеллер перфорированный | К225 УТ1,5 | |
Внедрённая система обогрева обеспечивает стабильную работу сепаратора, исключая риск технологических нарушений из-за низких температур. Решение гарантирует поддержание заданного режима и непрерывность производственного цикла. Конструкция спроектирована для надёжной долговременной эксплуатации и удобного обслуживания.
