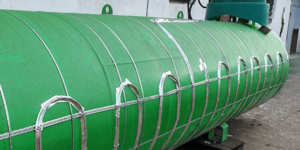

Обогрев резервуара горизонтального для хранения сжиженных углеводородных газов 6 м³
Система электрического обогрева предназначена для горизонтального стального резервуара объемом 6 м³ и подключенного трубопровода. Габаритные размеры резервуара: длина 6130 мм, диаметр 1250 мм.
Назначение системы обогрева
Система поддерживает температуру резервуара и трубопровода на уровне +5°C, предотвращая замерзание сжиженных углеводородных газов и сохраняя технологические параметры продукта.
Техническое решение
Проблема: нарушение температурного режима приводит к образованию конденсата, который кристаллизуется при отрицательных температурах и вызывает сбои в работе оборудования.
Решение: электрообогрев резервуара и подводящего трубопровода с применением двух типов греющего кабеля.
Особенности системы обогрева

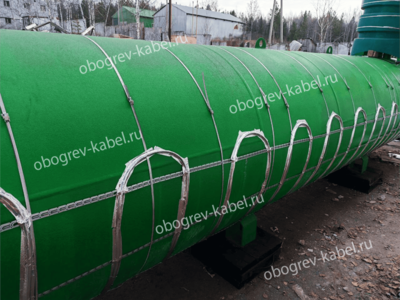

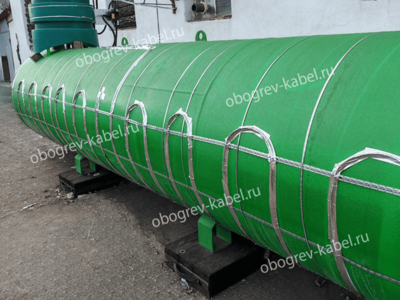

Для обогрева резервуара использован саморегулирующийся кабель SRG40-2CR-UV. Выбор кабеля обусловлен достаточной мощностью для компенсации теплопотерь и экономической эффективностью решения. Нагревательный кабель смонтирован на поверхности резервуара «змейкой» с шагом укладки 296 мм.
Для трубопровода был применен саморегулирующийся кабель SAMREG 16-2CR, который исключает перегрев на участках с разной теплоотдачей и оптимален для монтажа под теплоизоляцию.
Система управления и контроля

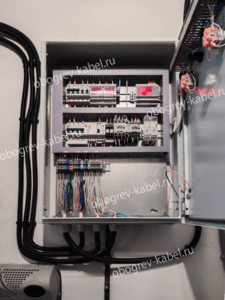

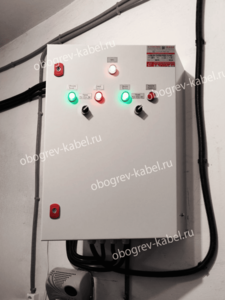

Управление системой осуществляется шкафом управления в общепромышленном исполнении, оснащенным барьером искрозащиты ИСКРА-ТС.03 для ограничения напряжения и тока в цепи, а также реле тока для контроля нагрузок. Все токопроводящие части заземлены в соответствии с требованиями ПУЭ и правилами монтажа электроустановок.

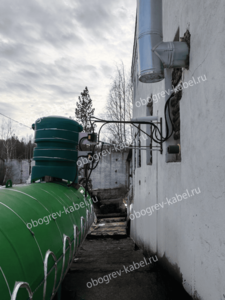

Контроль температурного режима объекта осуществляется датчиками, установленными на поверхности резервуара и трубопровода. Взрывозащищенные соединительные коробки смонтированы на горловине резервуара с креплением хомутами.
Состав системы обогрева
| № | Наименование | Обозначение | |
|---|---|---|---|
| 1. Подсистема обогрева | |||
| 1.1 | Саморегулирующийся греющий кабель (резервуар) | SRG40-2CR-UV | |
| 1.2 | Саморегулирующийся греющий кабель (трубопровод) | Samreg 16-2CR | |
| 1.3 | Комплект заделки для кабеля (резервуар) | ТКТ/3М | |
| 1.4 | Комплект заделки для кабеля (трубопровод) | ТКТ/3М | |
| 1.5 | Комплект заделки для кабеля | ТКТ/3М | |
| 1.6 | Силовой кабель (холодный конец) | ВВГнг(А)-LS 3х2,5 | |
| 2. Подсистема питания | |||
| 2.1 | Шкаф управления * | ШУЭО-2/3-Т212БХ-251022-14-ММ | |
| 2.2 | Коробка соединительная (резервуар) | TERMBOX Ех АР-11-В | |
| 2.3 | Коробка соединительная (трубопровод) | TERMBOX Ех АР-11-Б | |
| 3. Подсистема управления | |||
| 3.1 | Датчик температуры | ДТС014-50M.В3.25/2.0 Ехi-Т6 | |
| 3.2 | Коробка соединительная | TERMBOX Ех АР-34-В | |
| 4. Подсистема крепления | |||
| 4.1 | Этикетка: Внимание электрообогрев | ||
| 4.2 | Лента крепежная | ТП | |
| 4.3 | Лента крепежная | GL95 | |
| 4.4 | Лента крепежная | ЛАМС 50м | |
| 4.5 | Хомут | ХЛ-30 | |
| 4.6 | Крепежные элементы для хомута | ЗХЛ-3/30 | |
| 4.7 | Кронштейн | РВ | |
| 4.8 | Устройство ввода под теплоизоляцию | LEK/U-AP | |
| 4.9 | Термоусадочная трубка | ТУТ(3:1)нг-LS 40/13 | |
| 4.10 | Металлорукав в ПВХ-изоляции | РЗ ЦП-20 | |
Реализованное техническое решение обеспечивает стабильную работу оборудования за счет применения автоматизированной системы управления, что исключает простои технологического процесса и оптимизирует эксплуатационные расходы. Конструкция системы минимизирует обслуживание и сохраняет работоспособность в условиях продолжительной интенсивной эксплуатации.
