Объект: Обогрев резервуара РВС-200

  • г. Чита
Обогрев резервуара РВС-200

Объект

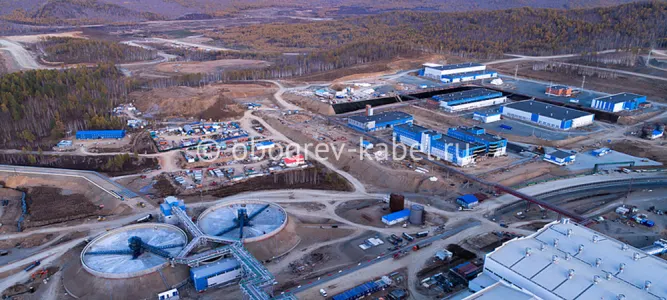

ООО «ГРК «Быстринское», Быстринский горно-обогатительный комбинат (ГОК), складской комплекс, Резервуар вертикальный стальной РВС-200

Назначение системы обогрева

Поддержание требуемой температуры стенки резервуара не ниже +5С с целью защиты от замерзания запаса воды для нужд системы автоматического пожаротушения базисного склада химических реагентов.

Технические характеристики объекта

  • Тип резервуара: вертикальный
  • Габариты: диаметр 6300мм
  • Высота: 6000мм
  • Тип и толщина теплоизоляции: маты минераловатные 100мм
  • Минимальная температура окружающей среды: -44С
  • Зона размещения резервуара: невзрывоопасная

Принятое техническое решение

В соответствии с требованиями опросного листа был выполнен расчет тепловых потерь резервуара и получена требуемая мощность системы электрообогрева для поддержания заданной температуры. Анализ технических требований к объекту в сочетании с экономической эффективностью при подборе оборудования выявил оптимальность использования саморегулирующегося кабеля Samreg-40-2CR мощностью 40Вт/м. Использование кабеля с меньшей или большей мощностью, другой марки привело бы к увеличению стоимости системы обогрева.

Кроме того, было принято решение использовать в составе системы шкаф управления электрообогревом с регулятором температуры с целью ее ограничения на уровне +5…+7С и дополнительной экономии электроэнергии при работе системы.

Особенности системы обогрева

  1. Использование 3х секций нагревательного кабеля каждая из которых имеет длину 51-52м. Как результат — симметричная нагрузка и отсутствие перекоса фаз при включении и работе системы обогрева.
  2. Шаг укладки нагревательных секций 290мм, общая высота укладки нагревательного кабеля 2000мм. Таким образом, выполнен обогрев только нижней части (на 1/3 от общей высоты) резервуара, что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом средняя и нижняя часть резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
  3. В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ), позволяющие вводить греющий кабель непосредственно внутрь коробки за счет кабельного ввода-стойки. При этом оптимально решается задача прохода нагревательного кабеля через теплоизоляцию без его повреждения а также обеспечивается сводный доступ к клеммам коробки для технического обслуживания. Применение индикаторной лампы на крышке коробки информирует обслуживающий персонал о работе системы обогрева.
  4. Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен одноканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель Samreg-40-2CR, общая длина 155м
  • Коробка силовая для подключения до 3х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на резервуаре
  • Шкаф управления электрообогревом ШУЭО в комплекте с регулятором температуры

Мощность системы обогрева 6200Вт
