Обогрев резервуара горизонтального на санях РГСН 50 м3

  • ПКФ «КУБ»
  • 2022 г.
Обогрев резервуара горизонтального на санях РГСН 50 м3

Состав системы обогрева РГСН 50 м3

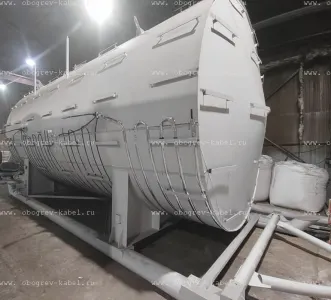

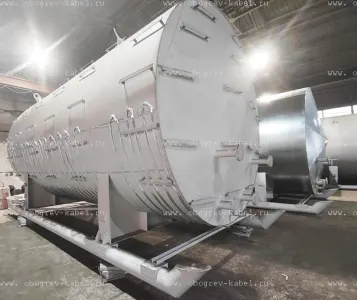

Система обогрева на основе саморегулирующегося кабеля SRG-40-2CR-UV, мощностью 40 Вт/м с защитным экраном из луженой медной проволоки. Назначение системы – поддержание температуры, предотвращение замерзания воды в резервуаре в холодный период. Резервуар расположен на открытом воздухе и утеплен минеральной ватой. При температуре окружающей среды теплоизоляции недостаточно для сохранения положительной температуры внутри резервуара. Греющий кабель компенсирует теплопотери, обеспечивая безопасную эксплуатацию оборудования.

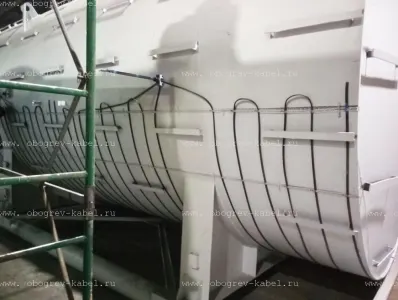

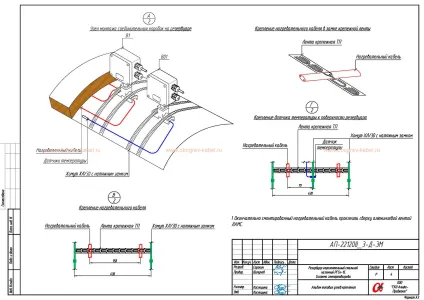

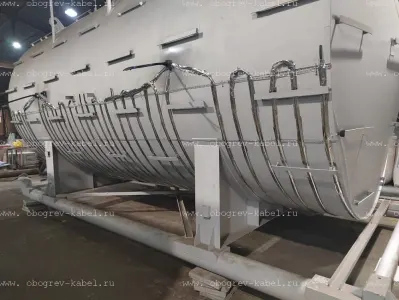

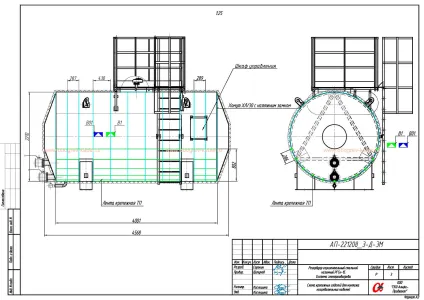

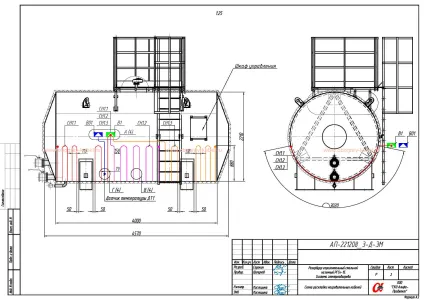

Кабель укладывается на 1/3 часть поверхности резервуара, см. схемы укладки кабеля.

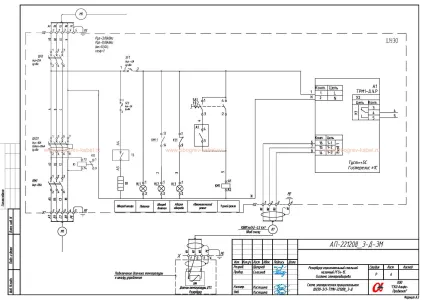

Управление осуществляется посредством шкафа (степень защиты корпуса IP56) с размещенными приборами автоматики и контроллерами. Шкаф управления размещен на открытом воздухе.

Параметры системы обогрева

Рабочая мощность системы электрообогрева общая 6.80 кВт
Стартовая мощность системы электрообогрева общая 20.40 кВт
Количество фаз питания 3
Рабочий ток системы электрообогрева 10.3 А
Стартовый ток системы электрообогрева 30.9 А
Требуемая температура стенки резервуара 5 °С
Минимальная температура окружающей среды -47 °С
Термообработка (пропарка), температура при пропарке Нет °С
Тип теплоизоляции Минеральная вата
Толщина теплоизоляции 50 мм
Габаритные размеры Диаметр х Высота (Длина) 3240х6570 мм х мм
Взрывозащита Нет
Размещения шкафа управления Уличный

Состав системы обогрева

Наименование Обозначение Ед. изм. Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG-40-2CR-UV м 170
1.2 Комплект заделки для кабеля ТКТ/ПРОМ шт 6
1.3 Комплект заделки для кабеля ТКТ/3М шт 1
2. Подсистема питания
2.1 Шкаф управления ШУЭО-7/6-Т111Н-221208_3-Д шт 1
2.2 Коробка соединительная МT 719 шт 2
3. Подсистема управления
3.1 Датчик температуры ДТС014-50M.В3.25/2.0 шт 1
3.2 Коробка соединительная MT 546 шт 1
4. Подсистема крепления
4.1 Этикетка:Внимание электрообогрев Этикетка шт 6
4.2 Лента монтажная ТП м 140
4.3 Лента монтажная ЛАМС 50м шт 5
4.4 Хомут ХЛ-30 м 270
4.5 Крепежные элементы для хомута ЗХЛ-3/30 шт 30
