Объект: Обогрев резервуара очищенных стоков РГС 100 м3

  • ООО "АктивРесурс"
  • г. Саранск
  • 2019 г.
Обогрев резервуара очищенных стоков РГС 100 м3

Номинальный объем: 100 м3
Температура хранимого продукта: 20 ºС
Минимально допустимая температура стенки: -60 ºС
Рабочая среда: чищенные сточные воды
Климатическое исполнение в зависимости от места размещения согласно ГОСТ 15150-69: УХЛ1
Взрывоопасность: нет

Резервуар горизонтальный стальной по надежности электроснабжения относится к III категории. Заказчик обеспечивает снабжение электроэнергией - трехфазным переменным током на напряжение 380 В, частотой 50 Гц.

Система электрообогрева резервуара на основе саморегулирующегося нагревательного кабеля Alphatrace 40ATL-2CF поставлена в комплекте с датчиками температуры, вводными клеммными коробками, распределительными клеммными коробками, силовыми и контрольными кабелями, конструкциями для прокладки кабелей и крепления коробок.

Теплотехнический расчет

Диаметр/ Ширина, мм 3024
Длина цилиндрической части резервуара, мм 13000
Высота цилиндрической части резервуара, мм -
Высота крышки, мм 0
Высота обогрева 1000
Шаг укладки, мм 300
Площадь теплоизоляции, м2 151
Температурные параметры, С Требуемая 10
Окр. среды мин. -60
Макс. воздействия 50
Расчет-ные теплопотери, Вт 6197.68
Нагревательная лента Марка 40ATL-2CF
Мощность, Вт/м 40
Общая длина ленты, м 165
Мощность обогрева, Вт 6600
Макс. длина ленты, м 55
Кол. лент обогрева, м 4
Стартовый ток, А/м 0.55
Макс. температура, С 65

Состав системы обогрева

Саморегулирующийся греющий кабель Alphatrace 40ATL-2CF 165м
Комплект для заделки кабеля ТКТ/ПРОМ 6шт
Коробка соединительная TS-MF10 (1П-Т) 1шт
Коробка соединительная TS-LED-F 3шт
Этикетка: Внимание электрообогрев 8шт
Лента монтажная 110м
Лента крепежная (ЛАМС 50м) 4шт
Хомут ХЛ-30 300м
Крепежные элементы для хомута ЗХЛ-3/30 35шт

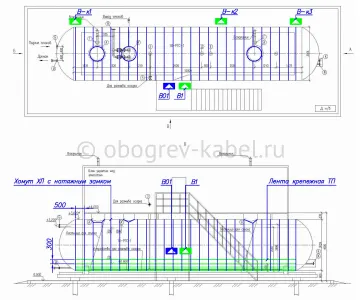

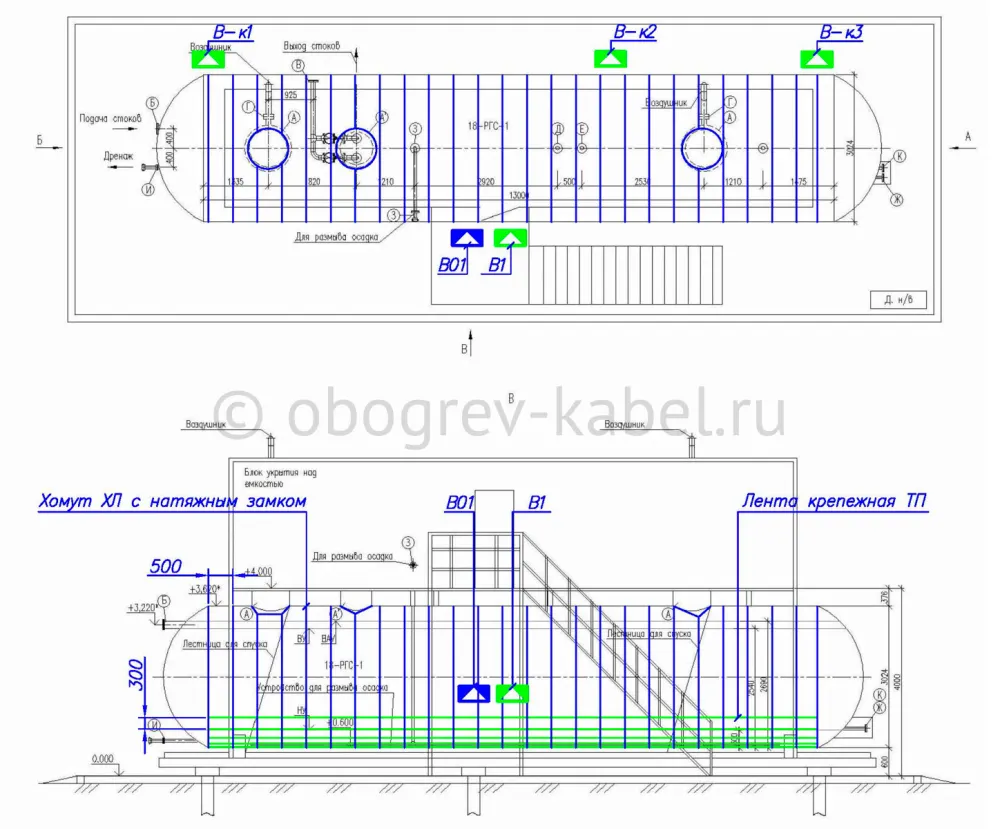

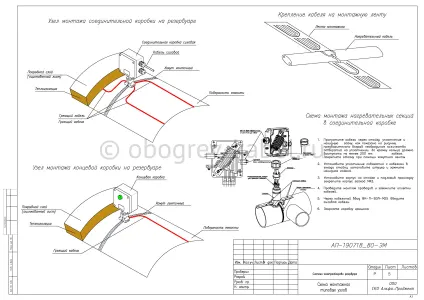

Схема монтажа элементов крепления

Схема монтажа элементов крепления

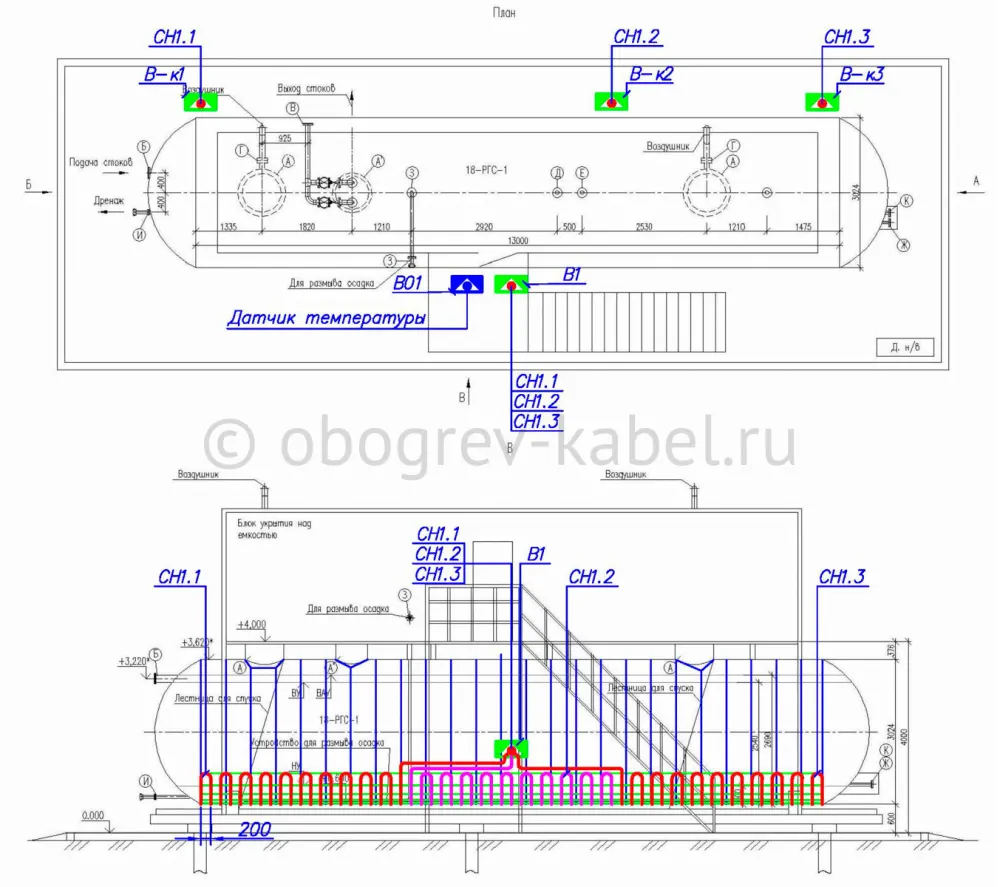

Раскладка электронагревательных кабелей на поверхности резервуара

Раскладка электронагревательных кабелей на поверхности резервуара

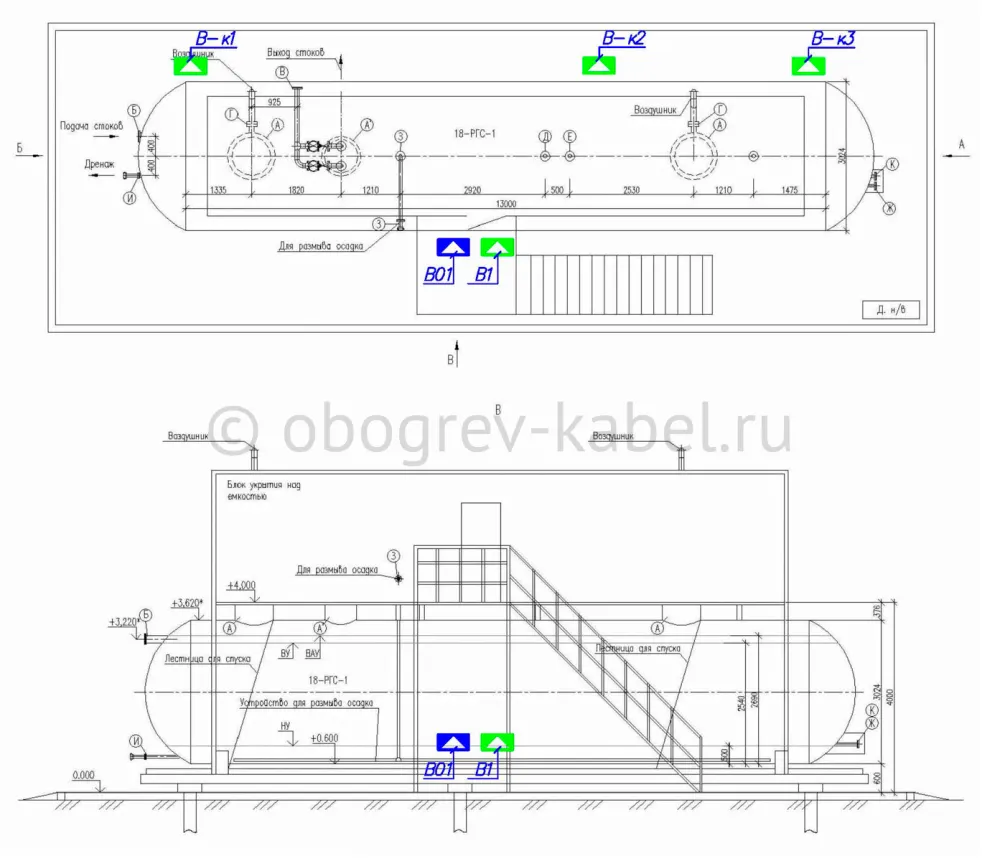

Расположение соединительных коробок

Расположение соединительных коробок
