Обогрев вертикального стального резервуара РВС 1500 м3

  • ООО «ЗЭОТЭК»
  • г. Челябинск
  • 2022 г.
Обогрев вертикального стального резервуара РВС 1500 м3

Объект

ООО «ЗЭОТЭК», г. Челябинск.

Техническое описание

Наземный вертикальный резервуар из углеродной стали РВС-1500.

Назначение системы обогрева

Поддержание рабочей температуры в холодное время года.

Техническое решение

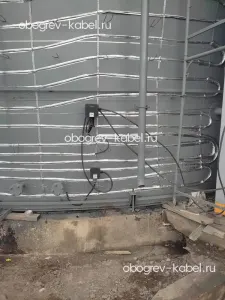

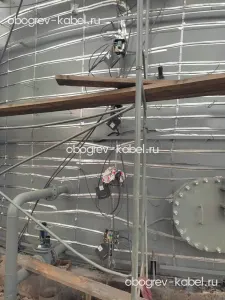

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля SAMREG 40-2CR на нижнюю часть резервуара.

Параметры системы обогрева

Требуемая температура стенки резервуара 5 °С
Минимальная температура окружающей среды -51 °С
Термообработка (пропарка), температура при пропарке Нет
Тип теплоизоляции Минеральная вата
Толщина теплоизоляции 100 мм
Габаритные размеры Диаметр х Высота (Длина) 15180 х 9000 мм х мм
Взрывозащита Нет
Размещения шкафа управления В помещении

Состав системы обогрева

Наименование Обозначение Ед. изм. Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель Samreg 40-2CR м 825
1.2 Комплект заделки для кабеля ТКТ/ПРОМ шт 15
2. Подсистема питания
2.1 Шкаф управления ШУЭО-33/15-Т212-220110-1-Д шт 1
2.2 Коробка соединительная УВГ1776Р21Ф000012-А шт 5
3. Подсистема управления
3.1 Датчик температуры ДТС014-Pt100.В3.25/2 шт 2
3.2 Коробка соединительная УВГ1776Р21Ф000014-А шт 2
4. Подсистема крепления
4.1 Этикетка: Внимание электрообогрев шт 8
4.2 Лента крепежная ЛАМС шт 17
4.3 Лента монтажная ТП м 792
4.4 Хомут ХЛ-30 м 1334
4.5 Крепежные элементы для хомута ЗХЛ-3/30 шт 56
