Обогрев горизонтального резервуара на опорах РГСн 15 м3

  • ПКФ «КУБ»
  • г. Екатеринбург
  • 2022 г.
Обогрев горизонтального резервуара на опорах РГСн 15 м3

Объект обогрева

Горизонтальный резервуар на опорах ПКФ «Куб», г. Екатеринбург.

Техническое описание

Наземный резервуар на опорах горизонтального расположения для хранения противопожарного запаса воды РГСн-15.

Назначение системы обогрева РГСн 15 м3

Поддержание приемлемой температуры для работы противопожарной системы.

Техническое решение

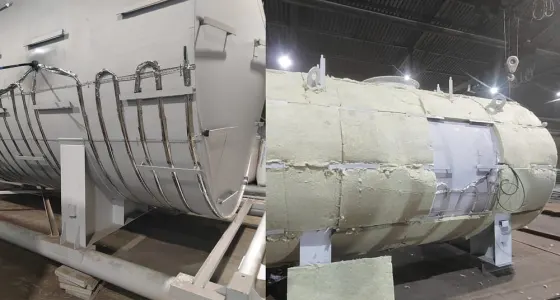

За основу взят кабель SRG-40-2CR-UV и использована минеральная теплоизоляция.

Расчет проводится при условии полной теплоизоляции резервуара, его опор и прочих фитингов (при их наличии).

Параметры системы обогрева

Требуемая температура стенки резервуара 5 °С
Минимальная температура окружающей среды -47 °С
Термообработка (пропарка), температура при пропарке Нет °С
Тип теплоизоляции Минеральная вата
Толщина теплоизоляции 50 мм

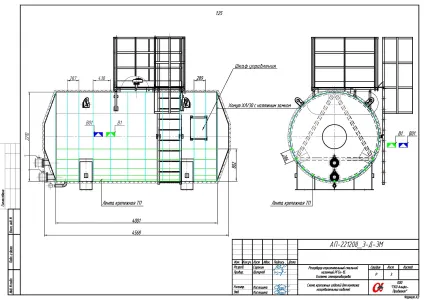

Габаритные размеры Диаметр х Высота (Длина) 2200х4330 мм х мм
Взрывозащита Нет
Размещения шкафа управления Уличный

Состав системы обогрева

Наименование Обозначение Ед. изм. Кол-во
1. Подсистема обогрева

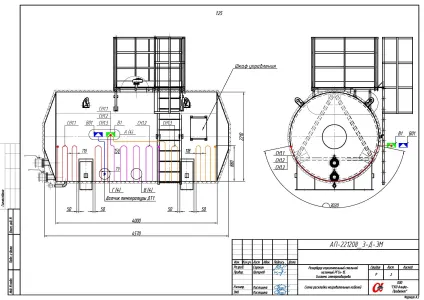

1.1 Саморегулирующийся греющий кабель SRG-40-2CR-UV м 75
1.2 Комплект заделки для кабеля ТКТ/ПРОМ шт 3
2. Подсистема питания
2.1 Шкаф управления ШУЭО-3/3-Т111Н-221208_3-Д шт 1
2.2 Коробка соединительная МT 719 шт 1
3. Подсистема управления
3.1 Датчик температуры ДТС014-50M.В3.25/2.0 шт 1
3.2 Коробка соединительная MT 546 шт 1

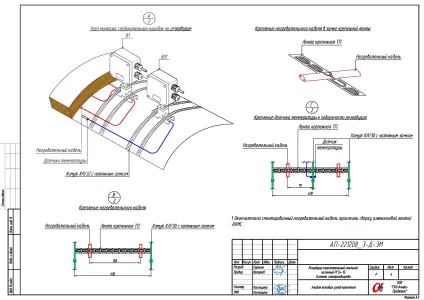

4. Подсистема крепления
4.1 Этикетка: Внимание электрообогрев Этикетка шт 4
4.2 Лента монтажная ТП м 60
4.3 Лента крепежная ЛАМС 50м шт 3
4.4 Хомут ХЛ-30 м 130
4.5 Крепежные элементы для хомута ЗХЛ-3/30 шт 25
