Обогрев трубопровода, жесткой линии долива термочехлами с греющим кабелем
Объект обогрева

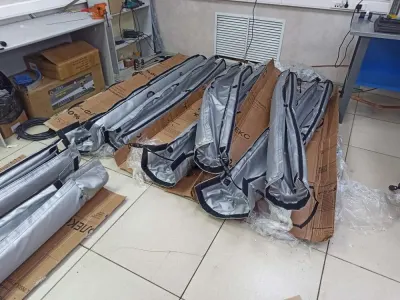

Термокожухи с обогревом изготовлены для жесткой линии долива трубопровода. Будут использоваться для поддержания работоспособности оборудования, т.к. трубопровод находится в Ямало-Ненецком АО, и температура окружающей среды до -60°С. Среда взрывоопасная, поэтому к оборудованию и материалам предъявляются особые требования. Греющий кабель для термочехлов – ALPHATRACE 40ATL2-CF имеет сертификат взрывозащиты. Кабель саморегулирующийся с внутренней изоляцией из полиолефина, которая обеспечивает сохранение эластичности в широком диапазоне температур, т.к. термочехол мобильный и подразумевает многократное использование.

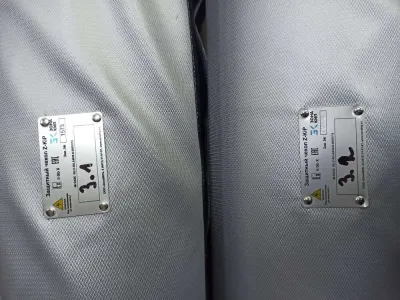

Послойно каждый чехол состоит из:
- Наружный слой – стекловолокно с 2сторонним силиконовым покрытием;
- Средний теплоизоляционный материал, каучук вспененный, 50мм толщиной;
- Внутренний слой – стекловолокно с 2сторонним силиконовым покрытием.

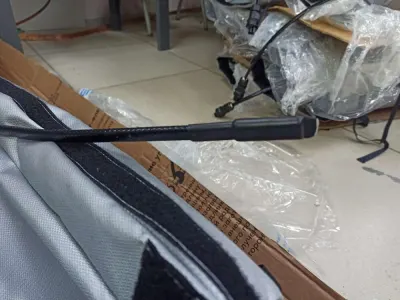

Закрывание/открывание чехла для процесса монтажа и непосредственного доступа к линии трубопровода – осуществляется с помощью специальных замков-«липучек» термо- и морозостойкого изготовления.
Управление обогревом – ШУ с регулятором температуры и защитной коммутационной аппаратурой, обеспечат подачу питания к нагревательным секциям и защиту оборудования при возникновении аварийной ситуации. Настенное размещение.
Назначение системы обогрева жесткой линии долива на трубопроводе
Электрическая кабельная система обогрева в настоящем исполнении (термочехлы обогревающие) предназначена для поддержания температуры в заданных пределах в штатных условиях эксплуатации.
Технические характеристики
| Рабочая мощность системы электрообогрева общая | 1.08 кВт |
| Стартовая мощность системы электрообогрева общая | 3.24 кВт |
| Количество фаз питания | 1 |
| Рабочий ток системы электрообогрева | 4.91 А |
| Стартовый ток системы электрообогрева | 14.73 А |
| Требуемая температура стенки трубопровода | 10 °С |
| Минимальная температура окружающей среды | -60 °С |
| Термообработка (пропарка), температура при пропарке | Нет |
| Тип теплоизоляции | Вспененный каучук |
| Толщина теплоизоляции | 50 мм |
| Суммарная длина трубопровода | 20 м |
| Взрывозащита | Да |
| Размещение шкафа управления | На улице |
| Размеры каждого кожуха, ДхШхВ мм | 4000x150x150 |
| Размеры упаковки, ДхШхВ мм | 2000x1000x1000 |
| Вес брутто, гр | 15250 |
| Предоставление документации | Паспорт, руководство по эксплуатации, техническая документация |
| Наличие разрешительной документации | Сертификат соответствия ГОСТ Р |
Состав системы обогрева
| Номенклатура | Обозначение | Кол-во |
|---|---|---|
| Подсистема обогрева | ||
| Саморегулирующийся греющий кабель | 40ATL-2CF | 24 м |
| Устройство соединение кабелей вилка | X6.032.4053.1 | 5 шт |
| Устройство соединение кабелей розетка | X6.031.4053.1 | 5 шт |
| Уплотнитель греющего кабеля | 05.565.0800.0 | 9 шт |
| Комплект для заделки греющего кабеля | VN/KN | 1 шт |
| Термочехол для трубопровода | 5 шт | |
| Подсистема питания и управления | ||
| Шкаф управления 200х300х150 IP65 | БУЭО-1/1-Т511Н-201029_69-Д (ШУЭО-1/1-Т511Н-201029_69) | 1 шт |
| Подсистема крепления | ||
| Этикетка: Внимание электрообогрев | 3 шт | |
| Кабель КГхл 3х2,5-380 | 10 м | |
