Обогрев баррельных насосов Аполло

  • г. Гёсниц, Германия
  • 2021 г.

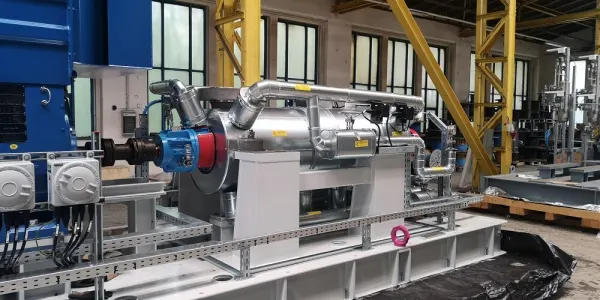

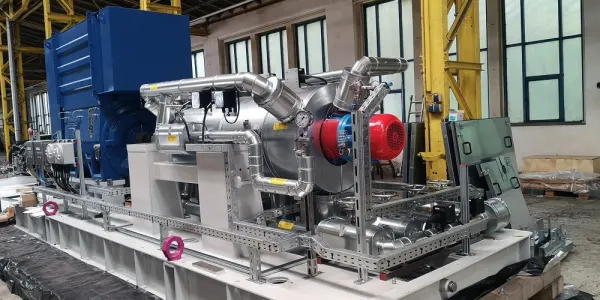

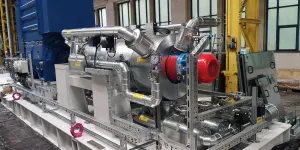

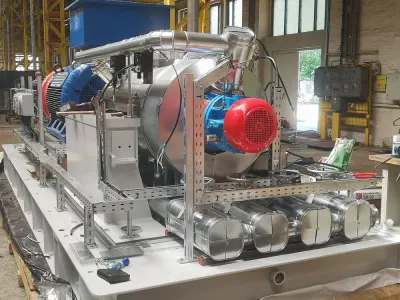

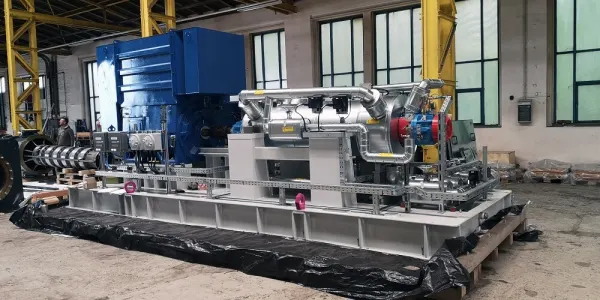

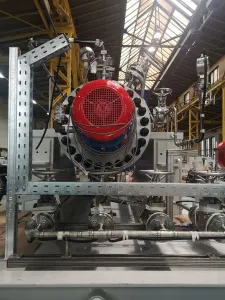

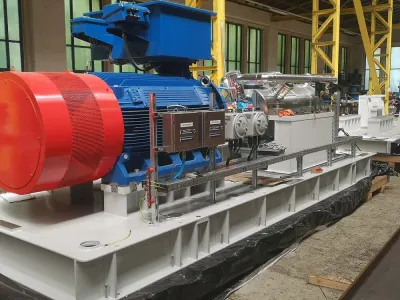

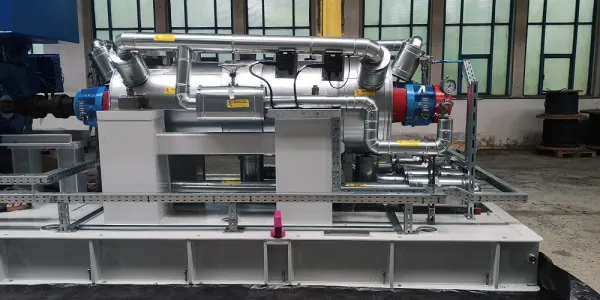

Обогрев баррельных насосов Аполло

Объект

«Аполло Гесниц ГмбХ» г. Гёсниц, Германия.

Назначение системы обогрева

Система кабельного электрообогрева предназначена для обогрева баррельных насосов и трубопроводов их обвязки, а именно, для защиты насосов и трубопроводов от замерзания в зимний период времени.

Техническое решение

Электрообогрев выполнен саморегулирующимся кабелем. Общая длина кабеля 31 м.

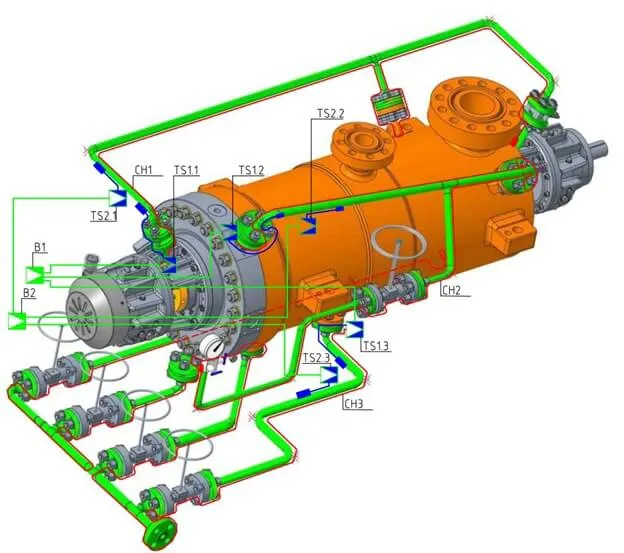

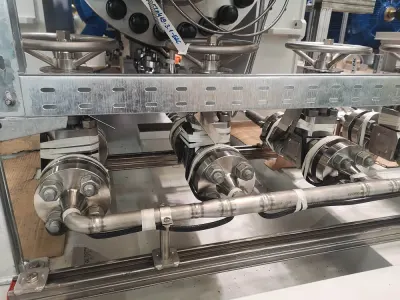

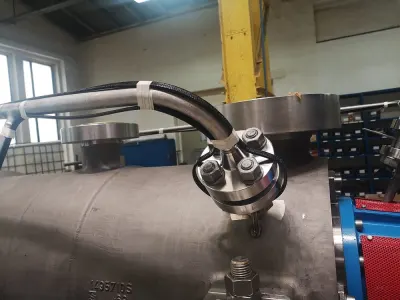

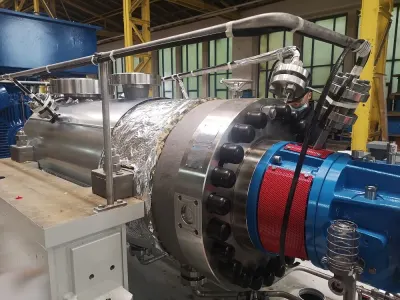

Крепление греющего кабеля выполнено по поверхности корпуса насоса путем намотки по спирали. По трубопроводам кабель прокладывается вдоль в одну нитку.

Использован кабель силовой ВБШвнг(А)-LS 3х2,5.

  1. Жила - медная первого или второго класса по ГОСТ 22483-77.
  2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
  3. Броня - из двух стальных лент.
  4. Внутренняя оболочка - из негорючего ПВХ пластиката с низким газовыделением при горении.
  5. Внешняя оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Кабель негорючий, силовой медный бронированный предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 36 Ампер.

Кабелем прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.

Состав и устройство системы

Саморегулирующийся греющий кабель
Комплект для заделки греющего кабеля

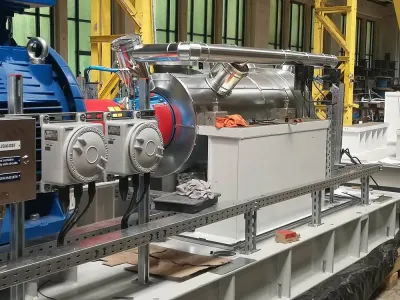

Коробка соединительная
Кабель силовой
Термостат капиллярный
Этикетка: Внимание электрообогрев
Лента крепежная
Лента монтажная
Хомут
Крепежные элементы для хомута
