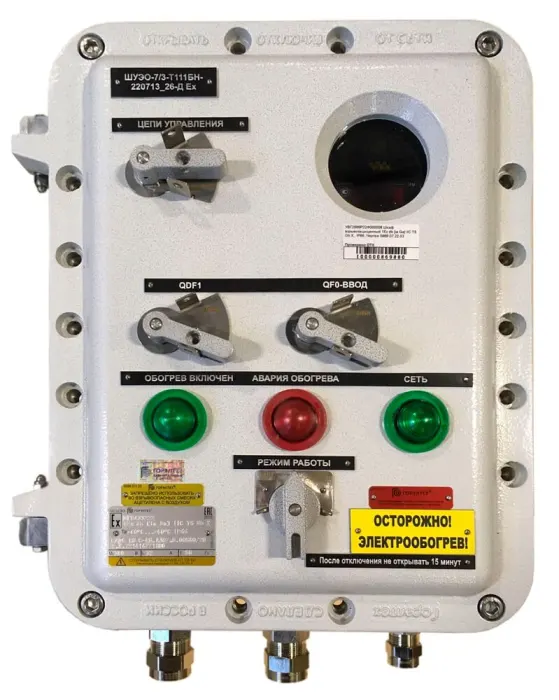

Шкаф управления взрывозащищенный ШУЭО-7/3-Т111БН-220713_26-Д Ex S

Шкаф управления электрообогревом ШУЭО-7/3-Т111БН-220713_26-Д Ex S предназначен для управления системой электрического обогрева резервуара с целью поддержания положительной температуры и защиты от замерзания в холодный период. В шкафу управления предусмотрено два режима работы: ручное и автоматическое.

Основные технические данные

Техническое описание шкафа управления

Шкаф управления электрообогревом ШУЭО-7/3-Т111БН-220713_26-Д Ex S представляет собой готовое изделие состоящие из:

• Взрывозащищенного корпуса;
• Коммутационно защитной аппаратуры;
• Системы управления и сигнализации;
• Внутренний обогрев шкафа управления;
• Кабельные ввода и клеммные зажимы.

Силовая часть ШУ состоит из вводного автоматического выключателя QF0, к которому подключена группа коммутационно-защитной аппаратуры, образующая силовую линию питания электронагревательных секций, размещенных на резервуаре. В группе последовательно по силовой цепи соединены дифференциальный автоматический выключатель QFD1 и контактор КМ1. Дифавтомат обеспечивает защиту силовой цепи группы от перегрузок, токов к.з и токов утечки на землю. Контактор осуществляет коммутацию цепей нагревательных секций по сигналам управления.

Управляющая часть автоматического режима ШУ выполнена на температурном регуляторе А1 ТРМ1 Овен, который осуществляет включение и отключение группы секций нагревательных элементов в зависимости от значения температуры стенки резервуара, контролируемой соответствующим датчиком. Напряжение на нагревательные элементы системы (секции) подается посредством контактора КМ1, катушка управления которого связана с выходным реле канала 1 терморегулятора, при значении температуры стенки ниже +5°С. Таком образом обеспечивается поддержание температуры объекта.

Схема контроля состояния аппаратов защиты выполнена на промежуточном реле К1, обмотка которого подключена на выходной полюс дифавтомата. При нормальном (включенном) состоянии группового дифавтомата обмотка реле получает питание и контакт реле К1 разомкнут. При отключении дифавтомата обмотка реле обесточивается и контакт реле замыкается, подавая напряжение на соответствующую лампу сигнализации. Также отключение реле может произойти при значении напряжения сети ниже 160В.

Органом управления, оперативно доступным обслуживающему персоналу, является переключатель режимов работы ШУ SA1 «Руч.-0-Авт.». При нахождении переключателя в положении «Авт.» через его контакты напряжение подается на контакты выходного реле канала 1 терморегулятора А1. В зависимости от состояния контактов происходит включение/отключение контактора КМ1. При нахождении переключателя в положении «Руч.» через его контакты напряжение управления поступает непосредственно на обмотку контактора КМ1, силовые контакты которого подают напряжение на нагревательные секции, вызывая включение электрообогрева. В положении «0» управление нагревом отключено.

Органы индикации - лампы, вынесенные на дверь ШУ - предназначены для визуального оповещения персонала о ходе технологического процесса и возникновении аварийных ситуаций.

• Лампа HL1 «Сеть» сигнализирует о наличии питания на ШУ и включении вводного автомата QF0, а также автомата цепи управления SF1.
• Лампа HL2 «Обогрев включен» индицирует включение электрообогрева. Сигнал формируется дополнительным контактом контактора КМ1.
• Лампа HL3 «Авария обогрева» отображает отключение группового дифавтомата, получая питание через замкнутый в этом случае контакт реле К1.

Система внутреннего электрообогрева ШУЭО выполнена на позисторном нагревателе EK, предотвращающем перегрев установленной в шкафу аппаратуры. Управление внутренним электрообогревом осуществляется под воздействием термостата TS с уставкой +5о.С. ШУ имеет внутреннее утепление.

Система управления обеспечивает два режима работы:

• АВТОМАТИЧЕСКИЙ (переключатель SA1 «Руч.–0−Авт.» должен находиться в положении «Авт.»);
• РУЧНОЙ – принудительно ВКЛЮЧЕНО (переключатель SA1 «Руч.–0−Авт.» должен находиться в положении «Руч.»).

Рекомендуемый режим работы системы – автоматический.
