Воздухосборник объемом 32 м3 для техперевооружения участка обезвоживания обогатительной фабрики

Объект

Воздухосборник объемом 32 м³для техперевооружения участка обезвоживания обогатительной фабрики ОАО «Александринская горно-рудная компания», Челябинская область, Нагайбакский район.

Назначение системы электрообогрева

Поддержание температуры +10°C взрывобезопасной среды.

При разработке технического решения принимались во внимание особенности и требования, предъявляемые заказчиком-изготовителем резервуара такие, как необходимость выбора кабеля и сопутствующего электрооборудования, пригодного для эксплуатации в условиях холодного климата, способность работы греющего кабеля при воздействии высоких температур и высокая надежность системы обогрева, позволяющая снизить расходы на эксплуатацию и ремонт оборудования на данном участке.

Технические характеристики объекта

• Тип резервуара: вертикальный
• габариты: диаметр 2424 мм, длина 5976 мм
• Тип и толщина теплоизоляции: минеральная вата, толщина 50 мм
• Минимальная температура окружающей среды: -40С
• Зона размещения резервуара: взрывобезопасная
• Периодическая пропарка объекта с температурой пара до +180С
• Количество емкостей: 1 шт

Техническое решение

По требованию технического задания на систему обогрева необходимо было обеспечить качественный обогрев днища воздухосборника для исключения замерзания образовывающегося конденсата при работе установки.

На базе проведенного нашими специалистами теплотехнического расчета был разработан проект обогрева днища резервуара саморегулирующимся греющим кабелем марки Alphatrace 60ATM(+)-2CF. Данный кабель имеет диапазон температуры эксплуатации от -60С до +200С, что обеспечивает его работу как при низких температурах, так и в условиях внешнего высокотемпературного воздействия при периодической пропарке объекта. Основным преимуществом такого кабеля является принцип «саморегуляции», согласно которому кабель отвечает на повышение текущей температуры поверхности обогрева снижением выходной мощности. Это способствует поддержанию требуемой температуры с минимальными энергозатратами и продлении ресурса работоспособности кабеля.

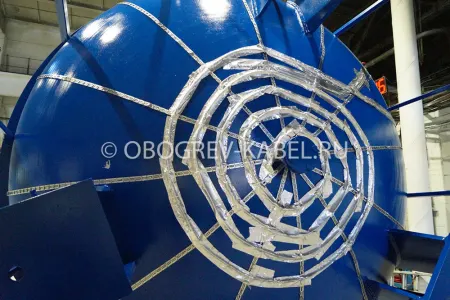

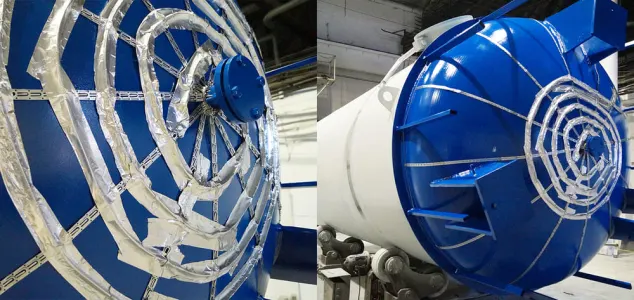

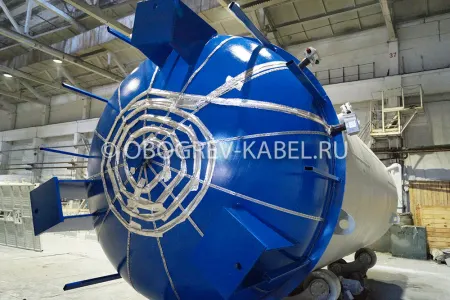

Проведенный теплотехнический расчет позволил определить тип и количество греющего кабеля для выполнения требуемой задачи. Было принято решение об установке кабеля на днище воздухосборника путем его намотки по спирали. Для этого была разработана специальная система крепления кабеля, позволяющая закрепить греющий кабель непосредственно на днище.

Также был проработан вопрос о месте и способе установки соединительных силовой и контрольной коробок, определено место установки температурного датчика, определены марка и сечения подводимого к коробкам силового и контрольного кабеля.

Заказчику был предоставлена полная проектная документация, позволяющая обеспечить монтаж, пусконаладку, а также надежную эксплуатацию системы обогрева. Также были предоставлены рекомендации по выбору теплоизоляционного материала

Особенности системы обогрева

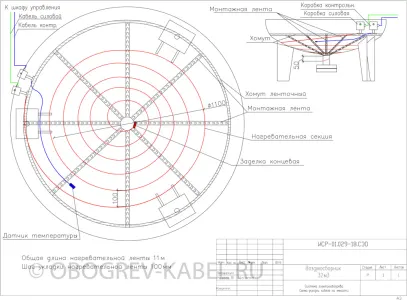

• Шаг укладки нагревательной секции 100 мм, общая площадь укладки нагревательного кабеля 2м2. По требованию ТЗ заказчика выполнен обогрев только днища резервуара.
• В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с маркировкой наличия взрывозащиты. Коробки сертифицированы и допущены до эксплуатации в взрывоопасных зонах и условиях холодного климата, что отвечает требованиям надежности и безопасности.
• Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен одноканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.

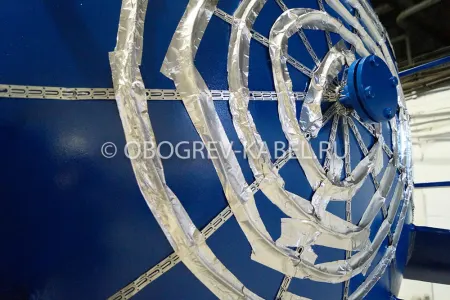

• Для обеспечения лучшей передачи тепла от кабеля греющий кабель во всей длине проклеен к поверхности емкости с помощью высокотемпературной алюминиевой ленты GM-7504.

Состав и устройство системы

• Саморегулирующийся нагревательный кабель Alphatrace 60ATM(+)-2CF, общая длина 11 м
• Коробка силовая для подключения до 3х секций нагревательного кабеля.
• Коробка контрольная для подключения датчика температуры.
• Система крепления нагревательного кабеля на резервуаре.
• Шкаф управления электрообогревом ШУЭО в комплекте с регулятором температуры.

Мощность системы обогрева 660 Вт.
