Обогрев вертикальных резервуаров
Объект обогрева
Сетчатый газосепаратор, предназначенный для тонкой очистки газа от капельной жидкости перед подачей его потребителям ЦПС. Сепаратор расположен на центральном пункте сбора Усть-Тегусского месторождения.
Назначение системы обогрева сетчатого газосепаратора
Поддержание температуры +5 °C среды, состоящей из попутного нефтяного газа в резервуаре объёмом 0,8 м3 для отделения капельной жидкости от газообразной среды.
При разработке технического решения принимались во внимание особенности и требования, предъявляемые заказчиком-изготовителем резервуара такие, как необходимость выбора кабеля и сопутствующего электрооборудования, пригодного для эксплуатации в условиях взрывоопасной зоны и условиях холодного климата.
Технические характеристики объекта
- Тип резервуара: вертикальный
- габариты: диаметр 600мм
- высота 3545 мм
- Тип и толщина теплоизоляции: маты минераловатные 100мм
- Минимальная температура окружающей среды: -40С
- Зона размещения резервуара: взрывоопасная
Техническое решение

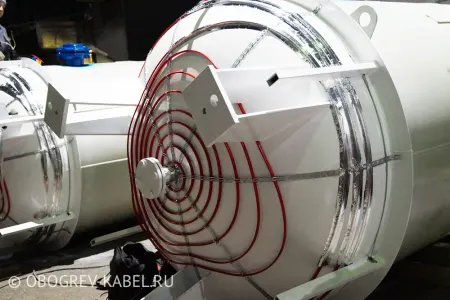

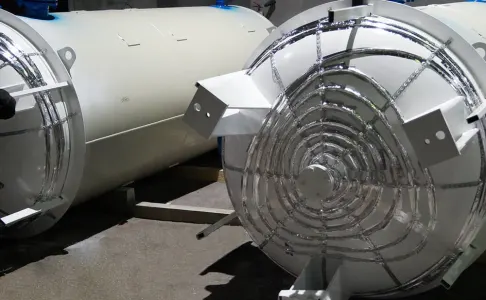

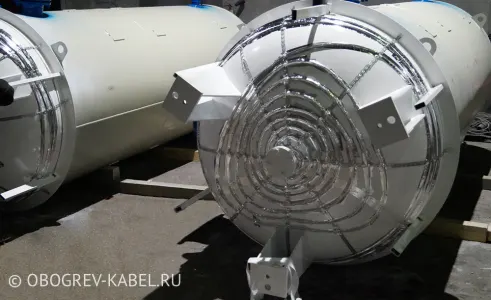

На базе проведенного нашими специалистами теплотехнического расчета, оценки конструкции резервуаров и вспомогательных узлов была рассчитана необходимая длина нагревательного кабеля, для достижения заданной температуры стенки резервуара с учетом требований к взрывозащищенности и устойчивости к низким температурам окружающей среды. Скорректировано количество соединительных коробок подключения, определено место установки датчика-термопреобразователя, проработаны вопросы монтажа кабельных электронагревательных секций на месте. При полученных результатах высота зоны обогрева резервуара составила 1,35 метра относительно нижней точки.

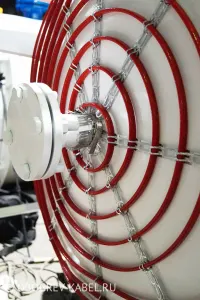

В качестве нагревательного кабеля был выбран саморегулирующийся кабель Alphatrace™ATM. Кабель прошёл сертификацию и одобрен к использованию в взрывоопасных и химически агрессивных зонах, а также устойчив к низким температурам холодного климата и высоким температурам внешней среды (до 135°C).
Так же заказчику нами была предоставлена услуга выезда специалиста на предприятие- производитель резервуара для осуществления шеф-монтажного контроля качества.
Особенности системы обогрева

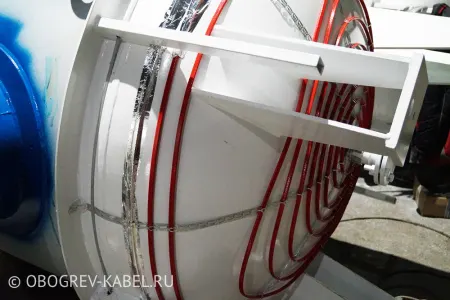

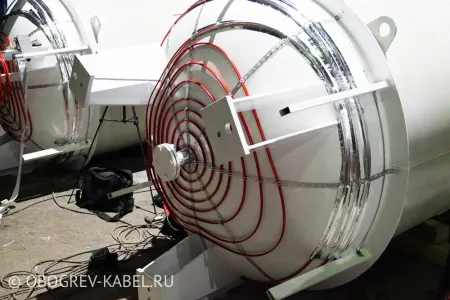

- Шаг укладки нагревательных секций 300 мм, общая высота укладки нагревательного кабеля 1350мм. Таким образом, выполнен обогрев только нижней части (на 1/3 от общей высоты) резервуара, что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом средняя и нижняя часть резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
- В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с маркировкой наличия взрывозащиты. Коробки сертифицированы и допущены до эксплуатации в взрывоопасных зонах и условиях холодного климата, что отвечает требованиям надежности и безопасности.
- Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры (взрывозащитное типоисполение) обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен двухканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры и управление системой обогрева по двум каналам.
Состав и устройство системы

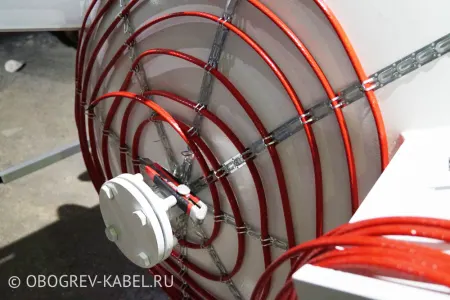

- Саморегулирующийся нагревательный кабель Alphatrace 40ATM-2CF, общая длина 12м
- Коробка силовая для подключения до 3х секций нагревательного кабеля.

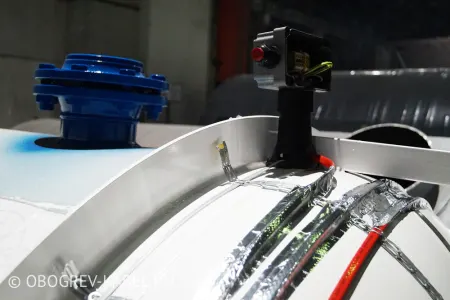

- Коробка контрольная для подключения датчика температуры.
- Система крепления нагревательного кабеля на резервуаре.
- Шкаф управления электрообогревом ШУЭО в комплекте с регулятором температуры
Мощность системы обогрева 600Вт.
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
