Объект: Обогрев резервуара объемом 10 м3

  • г. Брянск
  • 2018 г.
Обогрев резервуара объемом 10 м3

ООО «Русская броня»

Емкость вертикальная с конусообразным днищем для хранения подкожного жира, г.Брянск.

Назначение системы электрообогрева

Система электрообогрева предусматривается для поддержания температуры стенки конусообразной части резервуара не ниже +40°C с целью предотвращения застывания мездры.

Технические характеристики объекта

  • Тип резервуара: вертикальный с конусообразным днищем
  • Номинальный объем: 10 м3
  • Габариты: наибольший диаметр 2450 мм, высота 3000 мм
  • Толщина стенок: 2 мм
  • Тип и толщина теплоизоляции: минеральная вата, толщина 50 мм
  • Минимальная температура окружающей среды: 10 С
  • Зона размещения резервуара: безопасная
  • Количество емкостей: 1 шт.

Техническое решение

По результатам теплотехнического расчета был разработан проект для электрического нагрева емкости саморегулирующимся греющим кабелем. Исходя из оценки конструктивных особенностей резервуара была рассчитана потребная для достижения заданной температуры стенки резервуара длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов. (система крепления, соединения, питания). Вопросы монтажа кабельных электронагревательных секций на поверхности емкости были проработаны на месте изготовления резервуара.
В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован среднетемпературный саморегулирующийся греющий кабель ALPHATRACE 45ATM-2CF с максимальной температурой нагрева до +110С и температурой воздействия до +135 С.

Особенности системы обогрева

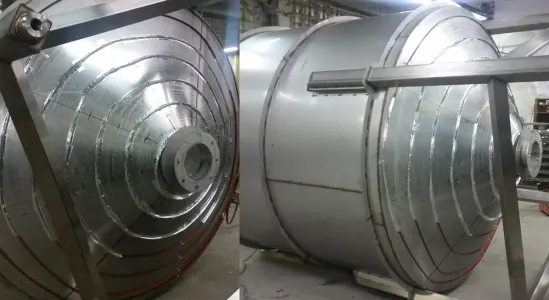

  • Шаг укладки нагревательных секций 170 мм, высота укладки нагревательного кабеля 900 мм по конусообразной части емкости. Таким образом, выполнен обогрев только нижней части резервуара, при этом верхняя часть резервуара будет обогреваться за счет конвективных потоков, возникающих при нагреве нижней части.
  • Разработана система крепления греющего кабеля на конусообразной части емкости. Для этой цели была применена монтажная лента, которая устанавливалась вертикально на емкости по всей длине окружности.
  • Общее количество нагревательных секций 1шт. длиной 40 м.
  • В системе обогрева применены комплектные соединительные коробки КРОН-3-1/5-IP54 производства ООО «СКО Альфа-Проджект»
  • Шкаф управления, используемый в системе обогрева, совместно с датчиками температуры обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательной секции (включение/отключение), отключает нагревательную секцию при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен одноканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель 45ATM-2CF, общая длина 40 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчиков температуры
  • Система крепления нагревательного кабеля на резервуаре
  • Шкаф управления системой электрообогрева

Мощность системы обогрева составила 1040 Вт.
