Объект: Обогрев подземного резервуара из стеклопластика СТПЛ 2300х2500

  • ООО «Эс Ай Ди Инжиниринг»
  • г. Челябинск
  • 2022 г.
Обогрев подземного резервуара из стеклопластика СТПЛ 2300х2500

Объект

Емкость подземная накопительная СТПЛ 2300х2500 (10м3).

Техническое описание

  • Стеклопластиковая горизонтальная емкость РГСп-10, размером 2300х2500, глубина залегания в грунте - 1460мм.
  • Требуемая температура поддержания: 5 С°.
  • Классификация зоны: невзрывоопасная.
  • Тип теплоизоляции: пенополиуретан 100мм.
  • Минимальная температура окружающей среды: -48 С°.

Назначение системы обогрева

Обогрев края кровли предназначен для предотвращения накопления снега и льда и возможного их падения с крыши.

Техническое решение

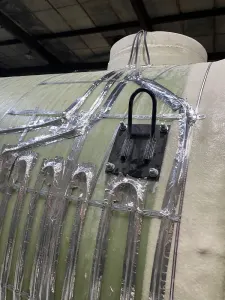

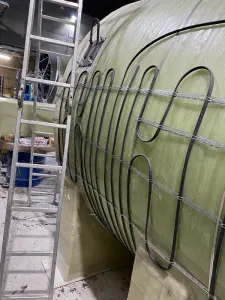

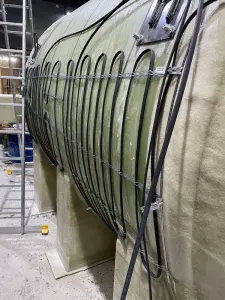

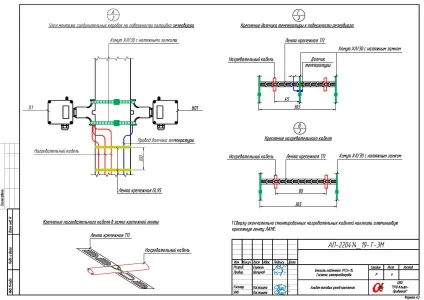

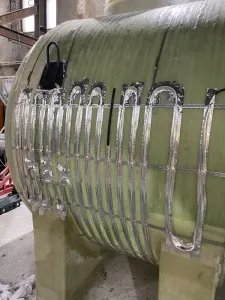

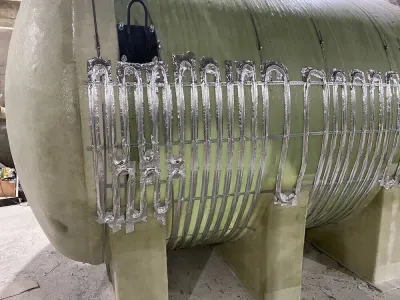

В системе применен саморегулирующийся греющий кабель SAMREG 40-2CR (80м) с оплеткой, в изготовлении секций использованы соединительные комплекты ТКТ/3М и ТКТ/ПРОМ (со специальной термоусадкой для подключения кабеля в распределительную коробку и гильзами для подключения к клеммам). Контроль осуществляется с помощью шкафа управления ШУЭО-3/3-T111-220414_19-Т, размещенном в отапливаемом помещении, который работает по датчику температуры ДТС014-50M.В3.25/5.0.

Система электрического обогрева не предназначена для разогрева холодного продукта в процессе его нахождения в резервуаре.

Параметры системы обогрева

Рабочая мощность системы электрообогрева общая 3.20 кВт
Стартовая мощность системы электрообогрева общая 9.60 кВт
Количество фаз питания 3
Рабочий ток системы электрообогрева 4.9 А
Стартовый ток системы электрообогрева 14.6 А

Состав системы обогрева

Наименование Обозначение
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SAMREG 40-2CR
1.2 Комплект заделки для кабеля ТКТ/ПРОМ
1.3 Комплект заделки для кабеля ТКТ/3М
2. Подсистема питания
2.1 Шкаф управления ШУЭО-3/3-T111-220414_19-Т
2.2 Коробка соединительная УВГ1776Р21Ф000012-А
3. Подсистема управления
3.1 Датчик температуры ДТС014-50M.В3.25/5.0
3.2 Коробка соединительная УВГ1776Р21Ф000014-А
4. Подсистема крепления
4.1 Этикетка: Внимание электрообогрев Этикетка
4.2 Лента монтажная ТП
4.3 Лента крепежная ЛАМС 50м
4.4 Лента крепежная GL-95
4.5 Хомут ХЛ-30
4.6 Крепежные элементы для хомута ЗХЛ-3/30
