Обогрев наземного вертикального резервуара из стеклопластика
Объект обогрева
Вертикальный резервуар ООО «Эс Ай Ди Инжиниринг», г. Челябинск.
Техническое описание
Наземный вертикальный резервуар из стеклопластика, 2300х2600 для питьевой воды.
Назначение системы обогрева вертикального резервуара из стеклопластика
Поддержание рабочей температуры в холодное время года.
Техническое решение

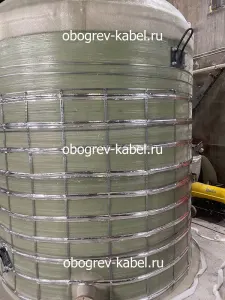

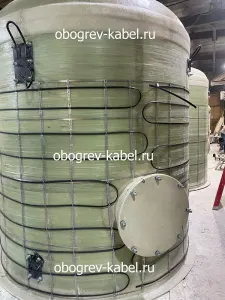

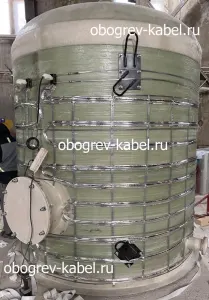

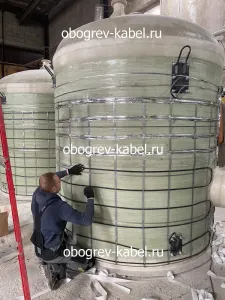

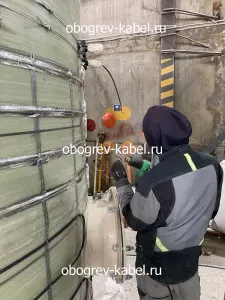

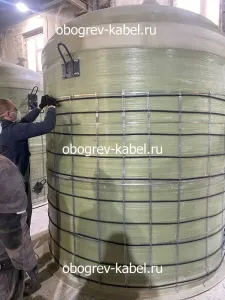

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу саморегулирующегося кабеля SRG 30-2CR-UV на нижнюю часть резервуара.
Параметры системы обогрева
| Требуемая температура стенки резервуара | 10 | °С |
| Минимальная температура окружающей среды | -50 | °С |
| Термообработка (пропарка), температура при пропарке | Нет | |
| Тип теплоизоляции | Пенополиуретан | |
| Толщина теплоизоляции | 50 | мм |
| Габаритные размеры Диаметр х Высота (Длина) | 2300 х 2600 | мм х мм |
| Взрывозащита | Нет | |
| Размещения шкафа управления | Отапливаемое помещение | |
| Количество подключаемых резервуаров к одному шкафу | 1 | шт |
Состав системы обогрева
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | SRG 30-2CR-UV | м | 73 |
| 1.2 | Комплект заделки для кабеля | ТКТ/ПРОМ | шт | 1 |
| 1.3 | Комплект заделки для кабеля | ТКТ/3м | шт | 1 |
| 2. Подсистема питания | ||||
| 2.1 | Шкаф управления | ШУЭОр-2/1-Т111-230201_01-Т | шт | 1 |
| 2.2 | Коробка соединительная | УВГ1776Р21Ф000010-А | шт | 1 |
| 3. Подсистема управления | ||||
| 3.1 | Датчик температуры | ДТС014-50М.В3.25/2 | шт | 1 |
| 3.2 | Коробка соединительная | УВГ1776Р21Ф000014-А | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | шт | 3 | |
| 4.2 | Лента монтажная | ТП | м | 60 |
| 4.3 | Лента крепежная | ЛАМС | шт | 4 |
| 4.4 | Хомут | ХЛ-30 | м | 90 |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 15 |
