Объект: Обогрев песковых бункеров на опорах

  • г. Краснодар
  • 2018 г.

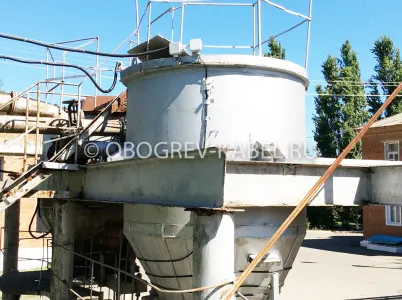

Обогрев песковых бункеров на опорах

Объект

Емкость наземная горизонтальная для хранения противопожарного запаса воды для технологических нужд на объекте.

Назначение системы электрообогрева

Система электрообогрева предусматривается для поддержания температуры не ниже +5°C стенки резервуара с целью предотвращения замерзания воды.

Технические характеристики объекта

  • Тип резервуара: горизонтальный
  • Номинальный объем: 100 м3
  • Габариты: диаметр 3240 мм, длина 12700 мм
  • Тип и толщина теплоизоляции: минеральная вата, толщина 100 мм
  • Минимальная температура окружающей среды: -570С
  • Зона размещения резервуара: безопасная
  • Количество емкостей: 2 шт.

Техническое решение

Основываясь на проведенном нашими специалистами теплотехническом расчете, был разработан проект для внешнего электрического нагрева резервуара саморегулируемым нагревательным кабелем. Исходя из оценки конструктивных особенностей резервуара и вспомогательных узлов, а также, учитывая местные условия внешнего воздействия на емкость, была рассчитана потребная для достижения заданной температуры стенки резервуара длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов. (система крепления, соединения, питания). Вопросы монтажа кабельных электронагревательных секций на поверхности емкости были проработаны на месте изготовления резервуара.

По полученным результатам Заказчику был предоставлен проектный теплотехнический расчет с учетом полных теплопотерь формы резервуара, наличия штуцеров и люков и условиями наземного расположения.

В соответствии с техническим заданием Заказчика для электрообогрева резервуара был использован низкотемпературный саморегулирующийся греющий кабель Samreg 40-2CR предназначенный для установки на объектах для невзрывоопасных (обычных) зон.

Особенности системы обогрева

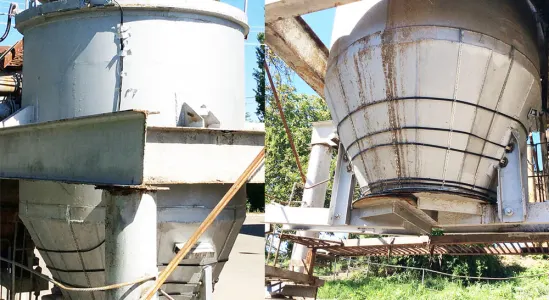

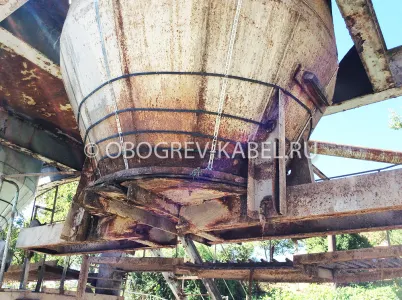

  • Шаг укладки нагревательных секций 360 мм, высота укладки нагревательного кабеля 1000 мм. Таким образом, выполнен обогрев только нижней части резервуара (на 1/3 от общей высоты), что значительно сокращает время монтажа и технического обслуживания системы обогрева. При этом средняя и верхняя части резервуара будут обогреваться за счет конвективных потоков, возникающих при нагреве нижней части резервуара.
  • Общее количество нагревательных секций 3, длина одной секции 50 м.
  • В системе обогрева применены комплектные соединительные коробки производства ОАО «ВЭЛАН» (РФ) с кабельными стоками, упрощающими монтаж самой коробки на резервуаре.
  • Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры обеспечивает контроль температуры стенки резервуара, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен одноканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель Samreg 40-2CR, общая длина 150 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на резервуаре
  • Шкаф управления системой электрообогрева

Мощность системы обогрева 6000 Вт.
