Обогрев горизонтального резервуара РГСН 100 м3 для хранения пожарной воды
Объект обогрева

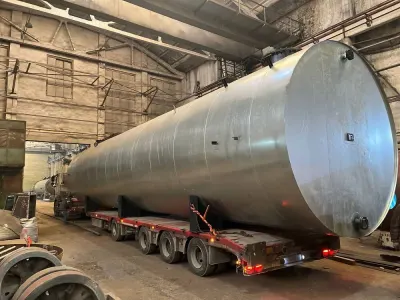

Горизонтальный резервуар на опорах для хранения пожарной воды ООО «Спецхиммаш», г. Пенза.
Техническое описание
Наземный резервуар горизонтального расположения для хранения противопожарного запаса воды РГСН-100.
Назначение системы обогрева РГСН 100 м3 для хранения пожарной воды
Поддержание температуры и предотвращение замерзания в холодное время года.
Техническое решение

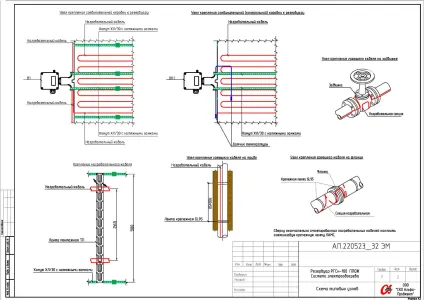

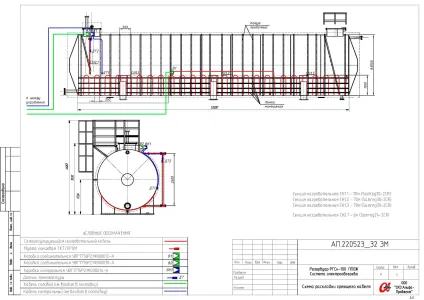

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу низкотемпературного кабеля Самрег 30-2CR на нижнюю часть резервуара.
Параметры системы обогрева
| Требуемая температура стенки резервуара | 5 | °С |
| Минимальная температура окружающей среды | -47 | °С |
| Термообработка (пропарка), температура при пропарке | Нет | °С |
| Тип теплоизоляции | Минеральная вата | |
| Толщина теплоизоляции | 100 | мм |
| Габаритные размеры Диаметр х Высота (Длина) | 3000х13500 | мм х мм |
| Взрывозащита | Нет | |
| Размещения шкафа управления | В отапливаемом помещении |
Состав системы обогрева
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | Самрег 30-2CR | м | 210 |
| 1.2 | Саморегулирующийся греющий кабель | Самрег 24-2CR | м | 6 |
| 1.3 | Комплект заделки для кабеля | ТКТ/ПРОМ | шт | 4 |
| 1.4 | Комплект заделки для кабеля | ТКТ/3М | шт | 3 |
| 2. Подсистема питания | ||||
| 2.1 | Шкаф управления | ШУЭО-6/4-Т212-220523-32-Д | шт | 1 |
| 2.2 | Коробка соединительная | УВГ1776Р21Ф000012-А | шт | 1 |
| 2.3 | Коробка соединительная | УВГ1776Р21Ф000010-А | шт | 1 |
| 3. Подсистема управления | ||||
| 3.1 | Датчик температуры | ДТС014-50М.В3.25/3.0 | шт | 2 |
| 3.2 | Коробка соединительная | УВГ1776Р21Ф000014-А | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | Этикетка | шт | 6 |
| 4.2 | Лента монтажная | ТП | м | 120 |
| 4.3 | Лента крепежная | ЛАМС 50м | шт | 6 |
| 4.4 | Лента крепежная | GL95 | шт | 1 |
| 4.5 | Хомут | ХЛ-30 | м | 360 |
| 4.6 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 38 |
