Объект: Обогрев двух наземных стальных резервуаров объемом 100 и 80 м3

  • ООО «Сталь Партнер»
  • г. Красноярск
  • 2021 г.
Обогрев двух наземных стальных резервуаров объемом 100 и 80 м3

Объект

ООО «Сталь Партнер», г. Красноярск.

Техническое описание

Два наземных стальных резервуара горизонтального расположения РГСН-100 и РГСН-80 для хранения нефтепродуктов объемом 100 и 80 м3.

Назначение системы обогрева

Система предназначена для защиты от замерзания и поддержания оптимальной температуры нефтепродуктов.

Техническое решение

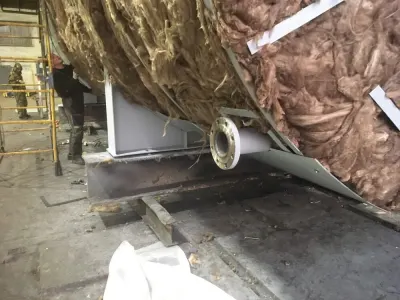

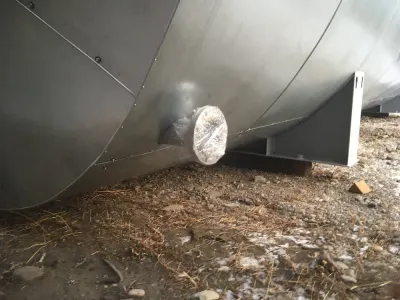

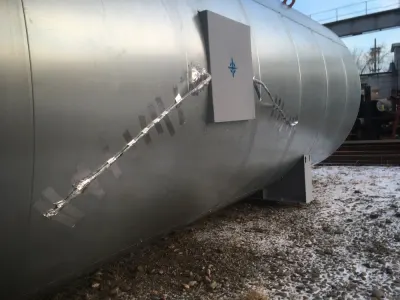

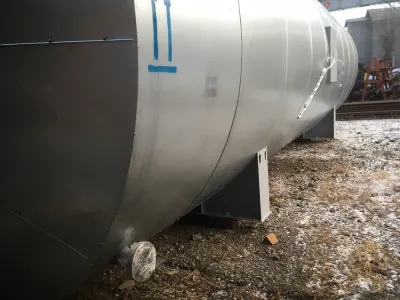

Греющий кабель SRG-30-2-CR-UV монтируется «змейкой» в нижней части резервуара с шагом 205+/-50мм и высотой «змейки» 1000м. Нагревательный кабель крепится на монтажную ленту, после установки кабеля он дополнительно проклеивается алюминиевой лентой для дополнительного прижима и лучшей передачи тепла. Количество нагревательных секций 2шт. Нагревательные секции подводятся к шкафу управления и подключаются в соответствии с технической документацией. После установки греющего кабеля на резервуар была установлена теплоизоляция и покрывной слой из оцинкованных листов.

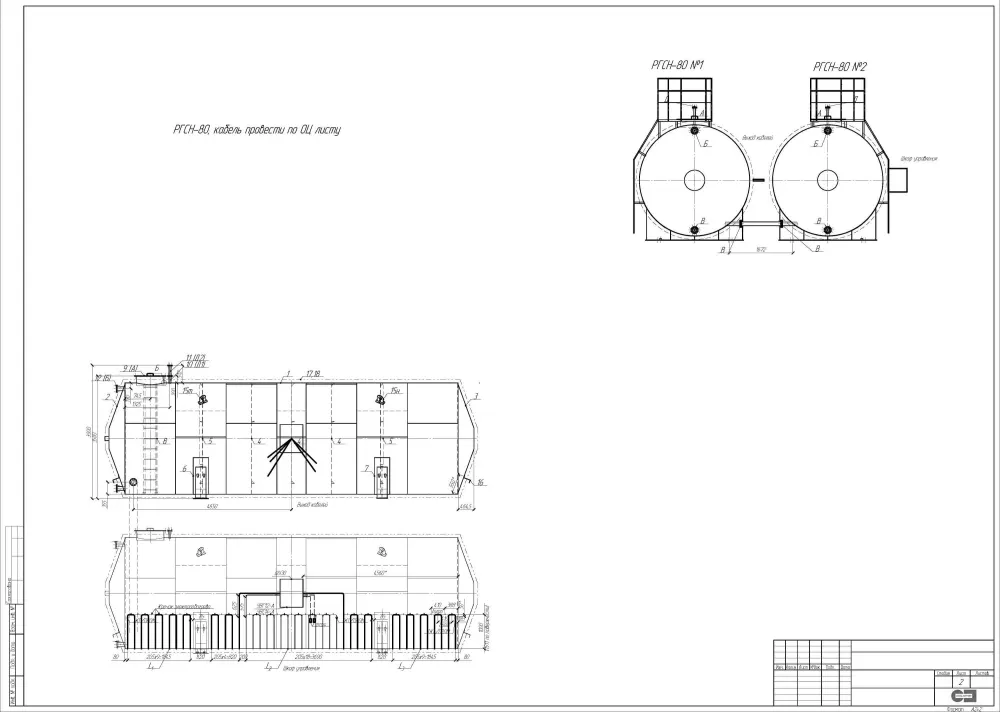

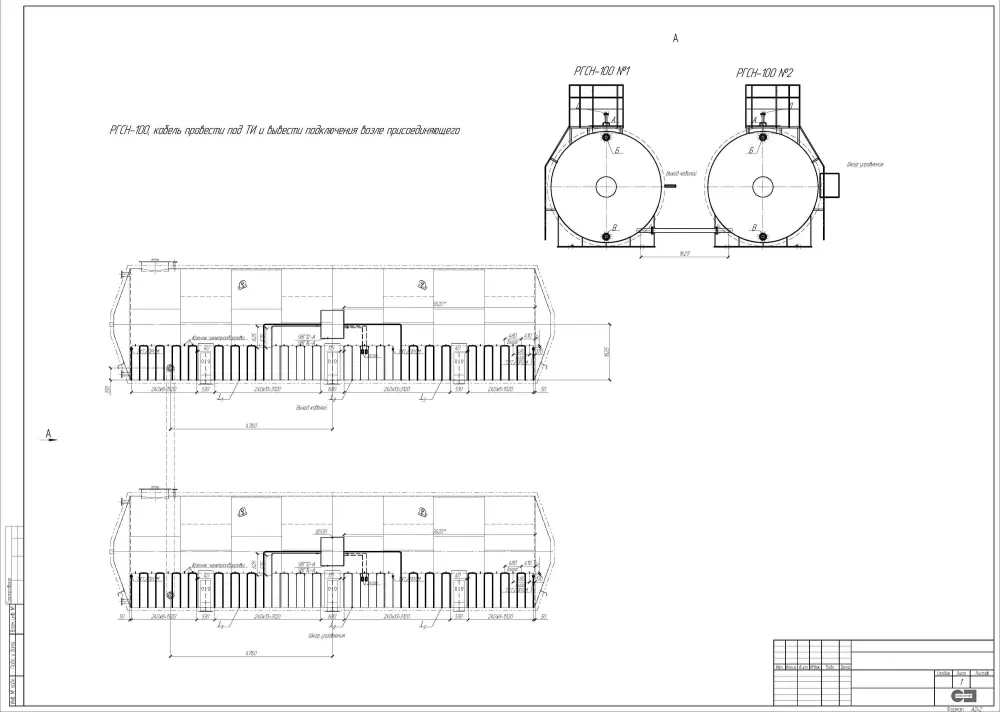

Схема монтажа резервуара РГСН-100 Схема монтажа резервуара РГСН-80

Состав и устройство системы

Кабель саморегулирующийся SRG-30-2 CR-UV
Комплект для заделки ТКТ/ПРОМ
Комплект для заделки ТКТ/3М
Шкаф управления ШУЭО-13/6-Т212Н-211014-29-Д
Коробка клеммная взрывозащищенная УВГ1776Р21Ф000012-А
Термопреобразователь сопротивления ДТС014-50М.В3.25/2
Коробка клеммная взрывозащищенная УВГ1776Р21Ф000014-А
Этикетка "Электрообогрев" СКО Альфа-Проджект
Стойка для аппарата К-314Ц 1402мм
Перфопрофиль Z-образный 62х32х2000 оцинкованный 2 К241
Сальник PG-29 диаметр проводника 18-24 мм IP54

Нас рекомендует Сталь Партнёр

«Сталь Партнёр» - занимается изготовлением металлоконструкции разной сложности, но основная специализация заключена на производстве технологического оборудования, резервуаров, сосудов и аппаратов, работающих под давлением. Логистика компании отлажена по Сибирскому и Дальневосточному федеральным округам.
