Обогрев кровли производственного здания лесопромышленного комплекса

ГК «УЛК»
Архангельская область, Устьянский район
2024 г.

Описание объекта обогрева

Конструкция кровли: скатная.

Материал: профнастил.

Край кровли: 70 м.

Сборный лоток: 62 м.

Диаметр условного прохода: 120 мм.

Водосточных труб: 12 шт .

Длина труб: 10 м = ДУ 100 мм.

Назначение системы обогрева

Обогрев разработан для здания лесопромышленного комплекса с целью предотвратить скопление снега, обледенения края кровли и водосточных систем.

Техническое решение

В связи с тем, что конструкция кровли скатная, угол наклона приходится на сторону, где расположен въезд/выезд грузового транспорта и активное передвижения рабочих. Площадь большой двухъярусной крыши при выпадении снежных осадков скапливает толщи снега на нижнем ярусе, уплотняя и превращая в наледь близко к кромке. Впоследствии, приводит к сходу снежных лавин и падению сосулек на проезжую часть, а также влечет ущерб кровельных и водосточных конструкций из-за тяжести спрессованного снега. Система обогрева рассчитана на предотвращения скапливания снежных масс и образования сосулек.

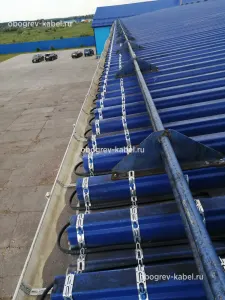

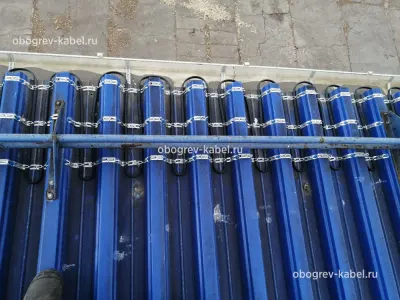

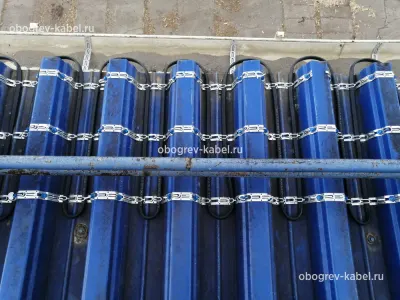

Проект электрообогрева целесообразно выполнен по краю кровли саморегулирующимся греющим кабелем Samreg 30-2CR UF «змейкой», с шагом укладки 100 мм и шириной 05 м. Обогрев водосборных желобах произведен в три нитки и трубах в одну нитку, с радиусом изгиба от 32 мм, соответственно номинальная мощность обогрева составляет 21,9 кВт.

Применены подсистемы управления, так как система получилась достаточно крупной, что позволит сохранить время «холостой работы» системы и повысит ее энергоэффективность:

Контроль режима системы обогрева выполняет датчик температуры наружного воздуха, установленного в контрольной коробке и скрытого от солнечных лучей.
Датчики осадков и талой воды – встроены в линию нагревательной системы, подают сигналы выпадения осадков или отображают наличие воды в лотках, до полного ее испарения, во избежание образования наледи и ледовых пробок в водостоках.

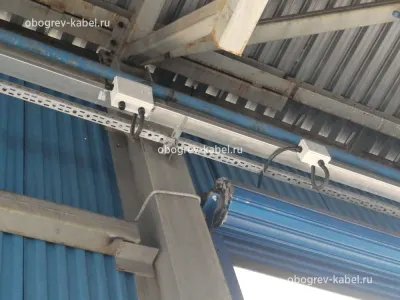

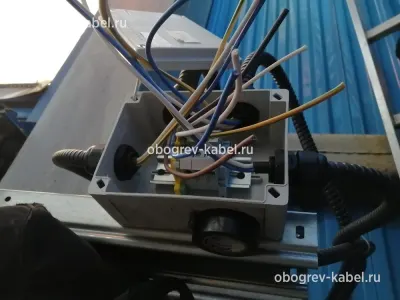

Также, установлены монтажные коробки «КРОН-П1-2/2» - 3 штуки и «КРОН-П1-1/1» - 15 штук внутри объекта, соединяющие разветвленные линии нагревательных кабелей и распределяя нагрузку системы.

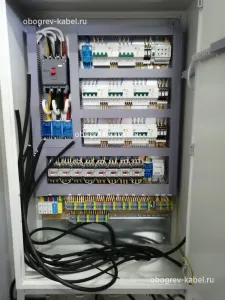

Управление электрообогревом производится от шкафа управления 400/230В, 50Гц, с установкой в сухом отапливаемом помещении. Классификация взрывоопасной зоны – не взрывоопасна.
