Объект: Обогрев края кровли здания АО «Первый Хлебокомбинат»

  • АО «Первый Хлебокомбинат»
  • г. Челябинск
Обогрев края кровли здания АО «Первый Хлебокомбинат»

Объект

АО «Первый Хлебокомбинат» г. Челябинск.

Назначение системы обогрева

Система антиобледенения предназначена для защиты края кровли здания от образования наледей и сосулек. При разработке технического решения принимались во внимание конструктивные особенности кровли и требования, предъявляемые Заказчиком такие, как условия эксплуатация кровли в зимний период и необходимость выбора греющего кабеля и сопутствующего электрооборудования, пригодного для использования в условиях местного климата.

Техническое описание здания

На основании условий заказчика здание запроектировано пристроенным объектом с технологическим сообщением с существующей экспедиционой зоной 18.66 х 20.71 м. Здание пристроя разноэтажное, 1-2 этажа, с плоской кровлей, с высотой до низа несущих конструкций на первом этаже +4.145 м, на втором этаже +10.400 м. Над кровлей 1-этажа размещается существующая коммуникационная эстакада, которая устанавливается на конструкции ж/б покрытия и укрывается навесом из металлических конструкций (профлист) защищая эстакаду от природных осадков. Внутри здания на 1 этаже свободное пространство с 2-мя докшелтерами для разгрузки упакованного товара данного комплекса хлебокомбината.

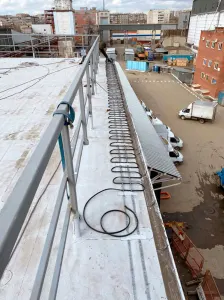

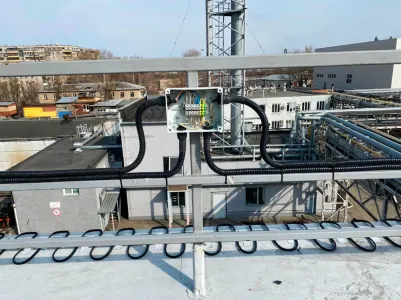

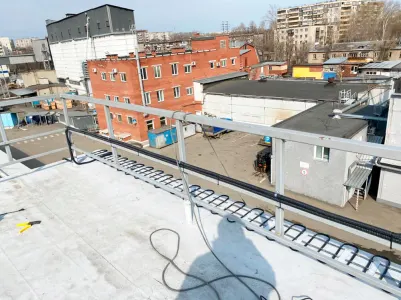

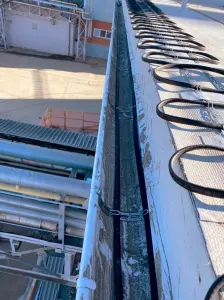

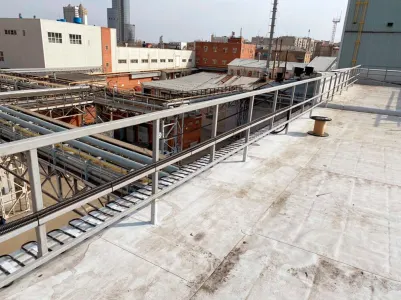

Система выполнена на базе саморегулирующего греющего кабеля SAMREG-30-2CR-UV. Общая длина кабеля 140м. Для крепления кабеля в водосточной системе использовался трос в оплетке d2/3мм, зажимы СР/Т. 1-25 ЦО, СР. 2-50 Ц, кронштейн для трубы ТС. 04 Ц, монтажная лента ТП. Для муфтирования секций использовались комплекты ТКТ/3М для кабеля в оплётке. Коробка соединительная силовая КРОН-П2-1/3, коробка соединительная контрольная КРОН-ПО-1/1.

Система контролируется шкафом управления. Номинальная мощность – 4.2 кВт. Стартовая мощность 12.6 кВт. Номинальный ток на 1 фаз – 7.5 А. Стартовый ток на 1 фазу – 22.5 А.

Состав и устройство системы

Бокс ЩРН-П-54 шт 1
Вводной автомат ВА-101 3п 32А шт 1
Вводной автомат ВА-101 1п 6А С шт 2
Автомат дифференциальный 4п 25А 30мА шт 2
Контактор модульный 4НО 25А шт 2
Лампа сигнальная ЛС-47 (зел) шт 1
Лампа сигнальная ЛС-47 (красн) шт 2
Доп. контакт ДК-101 шт 2
Клеммник DKC 6мм2, 4мм2 компл 1
Расх. материалы Провод, наконечники и т.д. компл 1
Сальник PG-21 шт 3
Сальник PG-16 шт 1
Регулятор температуры АРТ-19-16-К шт 1
