Обогрев кровли и водостоков административного здания в Москве

Описание проекта

Для административного здания в Москве разработана система кабельного электрообогрева кровли и наружного водостока. Ее назначение — обеспечить организованный отвод талой воды в периоды снегопадов, оттепелей и повторного замерзания, снизить вероятность образования наледи в желобе и водосточных трубах, а также уменьшить риск появления сосулек на карнизной части здания.

Проектом предусмотрен обогрев края скатной кровли, водосточного желоба и вертикальных водосточных труб. В состав решения включены саморегулирующийся нагревательный кабель с наружной оболочкой, устойчивой к ультрафиолетовому воздействию, соединительное оборудование, элементы крепления, силовые и контрольные линии, датчик температуры и автоматизированный шкаф управления.

Задача проекта

На объекте требовалось организовать электрообогрев следующих участков:

• карнизной части кровли;
• водосточного желоба диаметром 100 мм;
• вертикальных водосточных труб диаметром 100 мм;
• воронок и переходных участков водосточной системы.

Основная эксплуатационная проблема — скопление снега и повторное замерзание талой воды на холодных участках кровли и водостока. При температурных переходах через 0 °C лед может перекрывать путь отвода воды, повышать нагрузку на водосточную систему и создавать риск падения наледи с карнизной части.

Исходные параметры объекта

Техническое решение

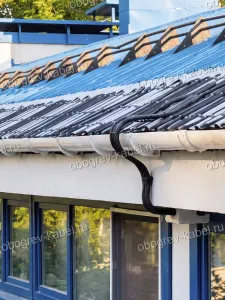

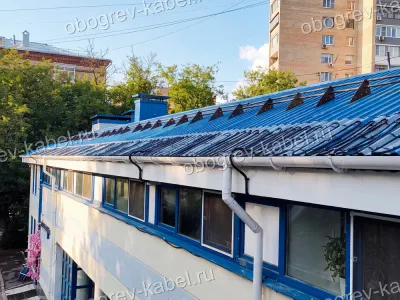

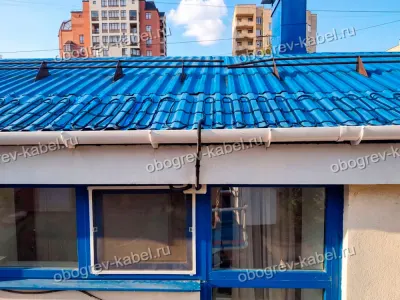

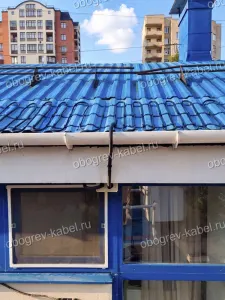

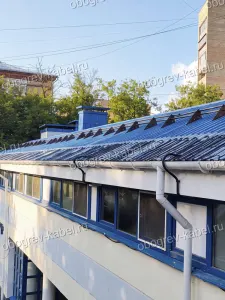

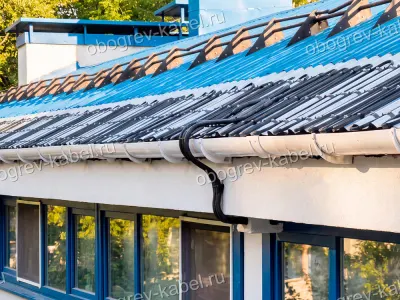

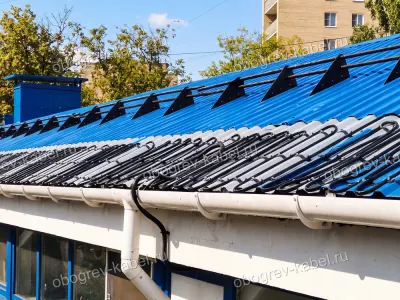

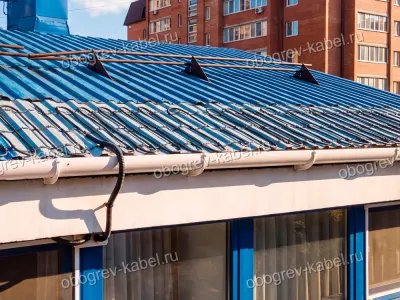

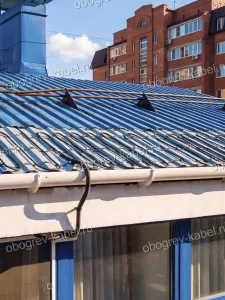

На карнизной части кровли нагревательный кабель укладывается змейкой в зоне шириной 600 мм. Такая схема обеспечивает прогрев участка, где происходит накопление снега и формирование талой воды перед ее поступлением в желоб.

В водосточном желобе диаметром 100 мм кабель размещается в две параллельные нитки. В вертикальных трубах применяется одна нитка кабеля с фиксацией на несущем тросе. Трос воспринимает механическую нагрузку и предотвращает растяжение нагревательного кабеля под собственным весом.

Соединительные и контрольная коробки размещаются на фасаде. Холодные концы и соединительные участки прокладываются с механической защитой. Переходы через строительные конструкции выполняются в защитной трубе.

Система разделена на несколько нагревательных групп. Это позволяет распределить нагрузку по фазам, обеспечить раздельную защиту линий и упростить обслуживание отдельных участков.

Почему выбран саморегулирующийся кабель

• подходит для эксплуатации на открытом воздухе;
• наружная оболочка устойчива к ультрафиолетовому воздействию;
• теплоотдача изменяется в зависимости от локальной температуры;
• кабель применяется для обогрева кровель, желобов и водосточных труб;
• саморегулирующийся принцип снижает риск локального перегрева;
• секционирование выполняется с учетом геометрии конкретного объекта.

Система управления и электроснабжения

Управление электрообогревом выполняет шкаф ШУЭОк-12/9-Т711В2Х-260512_6-ММ, установленный в отапливаемом помещении щитовой.

• автоматическое включение и отключение нагревательных линий;
• управление по сигналу датчика наружной температуры;
• защита отходящих линий от короткого замыкания и перегрузки;
• защитное отключение при возникновении тока утечки;
• распределение нагрузки между фазами;
• раздельная коммутация групп обогрева;
• ручное отключение системы для технического обслуживания;
• отдельный учет потребления электрической энергии.

Для снижения суммарных пусковых токов саморегулирующегося кабеля нагревательные группы включаются последовательно с временными задержками. Такое решение уменьшает кратковременную нагрузку на питающую сеть и коммутационную аппаратуру.

Основные параметры системы

Пояснение: установленная мощность характеризует номинальную нагрузку нагревательных линий. Расчетная мощность и расчетный ток учитываются при выборе питающей, защитной и коммутационной аппаратуры.

Основное оборудование

Монтажные материалы

• монтажная лента для фиксации кабеля на кровле и в желобе;
• перфорированная лента с полимерным покрытием;
• Т-образные кронштейны для водосточных труб;
• несущий трос в оболочке;
• зажимы для фиксации троса и нагревательного кабеля;
• металлорукав и защитные трубы;
• термоусаживаемые трубки;
• предупредительная маркировка «Внимание! Электрообогрев»;
• элементы заземления и маркировки кабельных линий.

Результат проекта

Разработанная система формирует непрерывный обогреваемый путь движения талой воды — от карнизной части кровли через желоб до вертикальных водосточных труб.

• снижается вероятность образования наледи на карнизной части;
• предотвращается замерзание воды в желобе и водосточных трубах;
• уменьшается риск появления сосулек;
• обеспечивается организованный отвод талой воды;
• система работает автоматически без постоянного участия персонала;
• энергопотребление учитывается отдельным прибором;
• отдельные нагревательные группы можно обслуживать независимо.
