Обогрев кровли административного здания ОКБ «АВИААВТОМАТИКА» ОАО «ПРИБОР»
Наименование объекта: ООО «Завод электробытовых изделий «СПЕКТР-ПРИБОР».
Местоположение объекта: г. Курск, ул. Запольная, 47.
Описание объекта обогрева кровли
Конструкция кровли: скатная.
Материал: профнастил.
Край кровли: 11 м.
Водосборный лоток: 11 м.
Водосточных труб: 2 шт.
Длина труб: 24 м = ДУ 180 мм.
Назначение системы обогрева кровли административного здания
Проект предусматривает электрообогрев кровельных элементов административного здания, предназначенный для:
- предотвращения образования снежных мешков на крыше;
- защиты карнизов от образования наледи;
- обеспечения нормальной работы водосточной системы.
Техническое решение
Проблема: форма крыши способствует накоплению снега и льда, что создаёт риск повреждения кровли и угрожает безопасности людей.
Решение: установка системы электрообогрева на свесах кровли, в водосточных желобах и трубах.
Электрообогрев предотвращает образование сосулек и ледяных закупорок, обеспечивая плавное таяние снега и льда. Он защищает края крыши от повреждений и исключает падение тяжёлых льдин.
Кроме того, обогрев продлевает срок службы покрытия. Без обогрева снег и лёд увеличивают нагрузку на крышу, вызывая трещины и протечки. Система обогрева равномерно отводит талую воду, снижая риск повреждения кровельных материалов.
Объект электрообогрева кровли

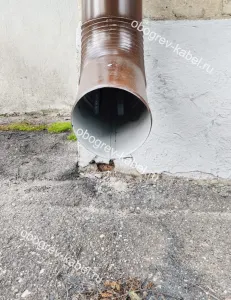

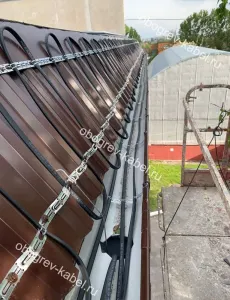

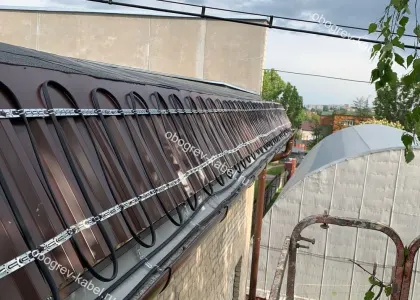

Проект электрообогрева выполнен на холодном свесе кровли саморегулирующимся греющим кабелем Samreg 30-2CR UF методом укладки «змейкой», в соответствии с альбомом типовых узлов крепления. Греющие кабели проложены в водосточных желобах тремя нитями, в трубах — двумя нитями.
Применены системы контроля, позволяющие сократить период неактивной работы оборудования и улучшить показатели энергетической эффективности:
- температурные режимы контролируются датчиком температуры наружного воздуха, установленным внутри защитной коробки, вдали от воздействия солнца;
- контроль осуществляется шкафом управления ШУЭО 400/230В, 50 Гц, расположенным в сухом, отапливаемом помещении.
Установка соединительных коробок КРОН-П0-1/1 и КРОН-П2-1/3М выполнена на парапете примыкающего здания.
Состав системы обогрева кровли
Расчет проекта выполнен на продукции собственного производства:
- греющий кабель SAMREG;
- комплектующих ТКТ;
- автоматика управления ШУЭО, КРОН.
Включение электрического обогрева производится при нахождении наружной температуры воздуха в диапазоне от +5 до -15°С. Предусмотрена возможность изменения верхнего и нижнего предела температур.
| № | Наименование | Обозначение | |
|---|---|---|---|
| 1. Подсистема обогрева | |||
| 1.1 | Саморегулирующийся греющий кабель | SRG 30-2CR-UV | |
| 1.2 | Комплект заделки для кабеля | ТКТ/3М | |
| 1.3 | Комплект заделки для кабеля | ТКТ/3М | |
| 1.4 | Силовой кабель (холодный конец) | ВВГнг(А)-LS-3x2,5 | |
| 2. Подсистема питания | |||
| 2.1 | Коробка распределительная | КРОН-П2-1/3М | |
| 3. Подсистема управления | |||
| 3.1 | Шкаф управления | ШУЭОк-7/3-Т711н-250414_16-ММ | |
| 3.2 | Коробка распределительная | КРОН-П0-1/1 | |
| 3.3 | Датчик температуры | TS05 (2м) | |
| 4. Подсистема крепления | |||
| 4.1 | Лента монтажная | ТП | |
| 4.2 | Кронштейн для трубы (Т-скоба) | ТС.04 Ц | |
| 4.3 | Трос в оплетке | d2/3мм | |
| 4.4 | Зажим | СР/Т.1-25 | |
| 4.5 | Зажим | СР.1-25 ЦО | |
| 4.6 | Зажим | СР.2-50 | |
| 4.7 | Металлорукав | РЗ ЦП-20 | |
| 4.8 | Термоусадки | ТУТ(3:1)нг-LS 30/10 черная | |
