Обогрев края кровли здания ТСЖ Харитово

  • ТСЖ Харитово
Обогрев края кровли здания ТСЖ Харитово

Объект обогрева

ТСЖ Харитово

Техническое описание здания

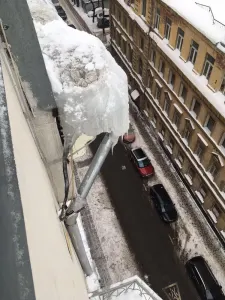

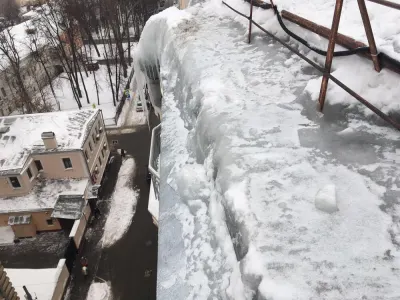

Здание с 3 секциями по 4, 6 и 7 этажей скатной металлической крышей и открытой воронкой. Из за особенности конструкции крыши снег скатывался и подтаивал, в результате чего на краю кровли образуются наледи и сосульки.

Назначение системы обогрева края кровли

Система кабельного обогрева предназначена для обогрева края кровли здания. Система анти обледенения была разработана с учетом, конструктивных особенностей, требований заказчика и строительных норм.

Техническое решение

На основании теплотехнического расчета, выполненного нашими инженерами, был составлен проект системы обогрева края кровли здания на базе саморегулирующегося греющего кабеля. При расчёте учитывались: тип крыши, ее конфигурация и вид кровельных материалов. На основе технического плана здания была рассчитана необходимая длина греющего кабеля и подобрана соответствующая комплектация оборудования и материалов.

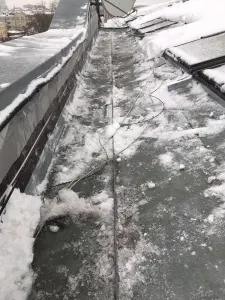

Возле воронки плотность укладки кабеля увеличена. Это сделано для исключения накопления снега или льда возле ската воронки.

Для обогрева был использован саморегулирующийся кабель SRG 30-2CR-UV мощностью 30 Вт на м.кв и с внешней оболочкой из полиолефина способной защитить кабель о УФ излучения. Благодаря нагревательной матрице греющий кабель способен сам регулировать свою температуру на конкретной своей длине, что исключает риск перегрева и повреждения кабеля и кровли.

Состав и устройство системы

Наименование Обозначение
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG 30-2CR-UV
1.2 Комплект заделки для кабеля ТКТ/3М
1.3 Комплект заделки для кабеля ТКТ/3М
2. Подсистема питания
2.1 Коробка распределительная КРОН-П2-1/3М
3. Подсистема управления
3.1 Шкаф управления ШУЭО-7/6-Т1013в-201026_52-Т
3.2 Коробка распределительная КРОН-П0-1/1
3.3 Датчик температуры TST01-2,0-П
3.4 Датчик воды TSW01-3,0
3.5 Датчик осадков TSР01-3,0
4. Подсистема крепления
4.1 Лента монтажная ТП
4.2 Накладка радиусная ТС 03 Ц
4.3 Трос в оплетке d2/3мм
4.4 Зажим крепежный СР/Т.2-50 Ц
4.5 Зажим крепежный СР.1-25 Ц
4.6 Силовой кабель ВВГнг(А)-LS 3х2,5-0,66
4.7 Металлорукав в ПВХ-изоляции РЗ-ЦПнг-20
4.8 Термоусаживаемая трубка ТТУ28/14
