Температурный режим технологического оборудования непосредственно влияет на безопасность и непрерывность работы нефтегазовых объектов. При охлаждении нефти, газового конденсата, нефтепродуктов, реагентов, пластовой воды и дренажных сред возможно повышение вязкости, замерзание, кристаллизация, выпадение парафинов, образование гидратов и солевых отложений.
Для компенсации теплопотерь применяют промышленный кабельный электрообогрев. Система поддерживает заданную температуру трубопроводов, резервуаров, запорной арматуры, импульсных линий и другого технологического оборудования.
Электрообогрев нефтегазового объекта представляет собой не отдельный греющий кабель, а комплексное инженерное решение. В его состав входят нагревательные цепи, соединительные и концевые комплекты, датчики температуры, силовое оборудование, шкаф управления, защитная автоматика, теплоизоляция и средства диспетчеризации.
Какие задачи решает кабельный электрообогрев
Системы электрического обогрева применяются на объектах добычи, подготовки, хранения, транспортировки и переработки нефти и газа.
- защита трубопроводов и приборных линий от промерзания;
- поддержание текучести нефти и нефтепродуктов;
- предотвращение выпадения парафинов и солей;
- снижение риска гидратообразования;
- поддержание температуры реагентов;
- обогрев дренажных, продувочных и факельных линий;
- защита запорной и регулирующей арматуры от обледенения;
- поддержание работоспособности КИП;
- обеспечение готовности сливоналивного оборудования к запуску;
- снижение вероятности внеплановых остановов.
Температурные риски возникают не только при отрицательной температуре воздуха. Электрообогрев может требоваться и при положительной температуре окружающей среды, если технологический продукт должен поддерживаться выше температуры застывания, помутнения, кристаллизации или начала парафинообразования.
Последствия эксплуатации без электрообогрева
Промерзание технологических сред
Вода, конденсат, водные растворы и дренажные среды при охлаждении могут образовывать ледяные пробки. Наиболее уязвимы трубопроводы малого диаметра, импульсные трубки, стояки, дренажи и участки с низкой скоростью движения среды.
Закупорка трубопровода нарушает технологический режим, повышает давление на отдельных участках и может потребовать демонтажа теплоизоляции для проведения аварийного отогрева.
Увеличение вязкости продукта
При снижении температуры нефть, мазут и тяжелые нефтепродукты теряют текучесть. Это приводит к увеличению гидравлического сопротивления, росту нагрузки на насосное оборудование и снижению производительности перекачки.
Поддержание расчетной температуры позволяет сохранять требуемые реологические свойства продукта и уменьшать риск остановки линии.
Парафинизация и образование отложений
При охлаждении нефтесодержащей среды ниже критической температуры возможно выпадение парафинов, смол и солей. Отложения уменьшают проходное сечение трубопровода, повышают сопротивление потоку и ускоряют деградацию оборудования.
Кабельный электрообогрев не заменяет технологические мероприятия по очистке и подготовке продукта, но помогает удерживать температуру выше критического уровня.
Нарушение работы контрольно-измерительных приборов
Промерзание импульсной линии препятствует передаче давления к датчику. В результате система управления может получать недостоверные данные о давлении, расходе или перепаде давления.
Последствия включают ложные аварийные сигналы, некорректную работу автоматики, ошибочные действия персонала и снижение точности коммерческого учета.

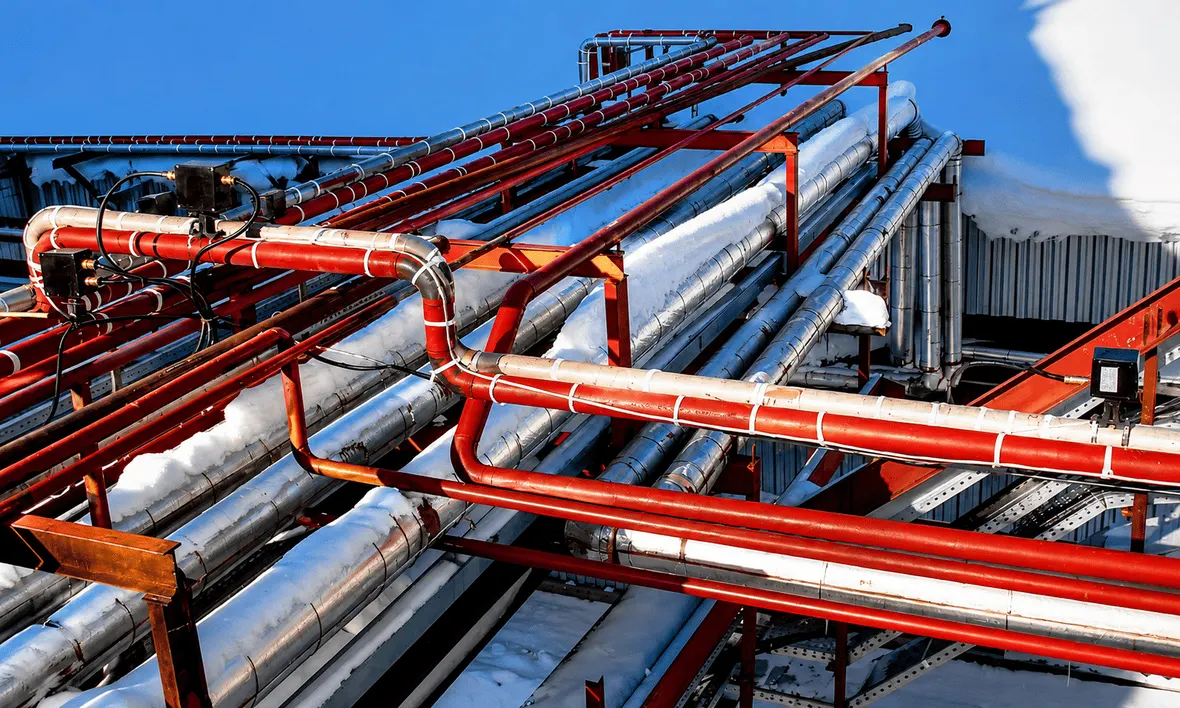

Где применяется промышленный электрообогрев
Технологические трубопроводы
Электрический обогрев применяется на трубопроводах:
- нефти и нефтепродуктов;
- газового конденсата;
- мазута и дизельного топлива;
- пластовой и технологической воды;
- реагентов и химических растворов;
- дренажных сред;
- продувочных и факельных линий;
- пожарных и вспомогательных систем.
В зависимости от технологического процесса система выполняет защиту от замерзания, поддержание температуры продукта или его контролируемый разогрев перед запуском.

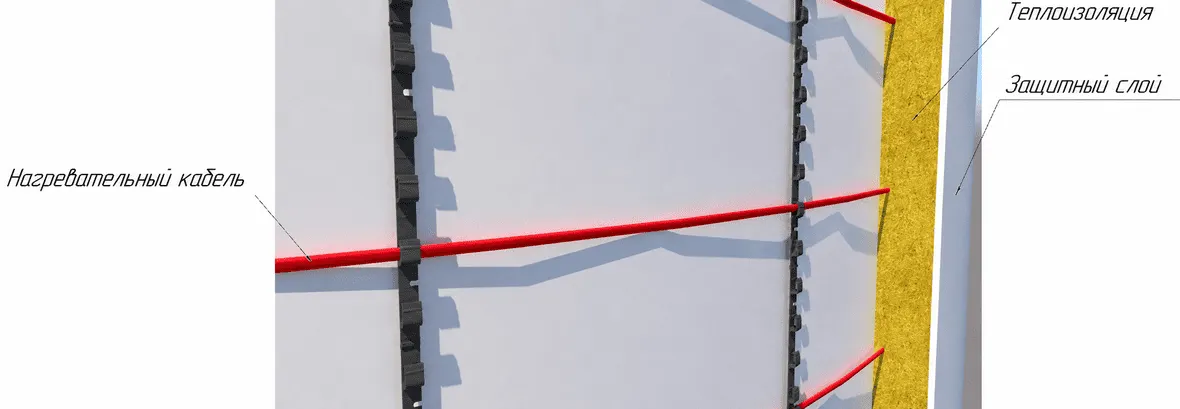

Резервуары и технологические емкости
На резервуарных объектах греющий кабель используется для обогрева:
- нижних поясов резервуаров;
- сливных и наливных патрубков;
- технологической обвязки;
- дренажной арматуры;
- пробоотборных узлов;
- дыхательных устройств;
- приборных и импульсных линий.
При расчете необходимо учитывать объем и теплоемкость продукта, режим хранения, периодичность слива и налива, тепловую инерцию, наличие перемешивания и требуемое время разогрева.
Запорная и регулирующая арматура
Задвижки, шаровые краны, клапаны, фильтры и фланцевые соединения имеют сложную геометрию и повышенную металлоемкость. Их теплопотери обычно выше, чем у прямого участка трубы.
Поэтому длина греющего кабеля на арматуру определяется отдельно. Простой расчет только по протяженности трубопровода может привести к локальному промерзанию оборудования.
Схема укладки должна одновременно обеспечивать компенсацию теплопотерь и сохранять доступ к маховикам, электроприводам, крепежу и разъемным соединениям.
Импульсные и анализаторные линии
Обогрев импульсных линий необходим для устойчивой работы датчиков давления, перепада давления, расходомеров, манометров и аналитического оборудования.
Особенности таких объектов:
- малый диаметр трубки;
- высокая чувствительность к локальному промерзанию;
- ограниченное пространство для монтажа;
- необходимость равномерного температурного режима;
- повышенные требования к точности измерений.
При обогреве парных импульсных линий датчика перепада давления важно обеспечить одинаковую длину кабеля, симметричную укладку и сопоставимые условия теплоизоляции.
Сливоналивные эстакады
На сливоналивных эстакадах обогревают продуктопроводы, коллекторы, наливные стояки, фильтры, расходомеры, гибкие соединения, дренажные линии и арматуру.
Поскольку эстакады часто работают периодически, система должна предотвращать застывание остаточного продукта во время простоя и обеспечивать готовность оборудования к следующему циклу налива или слива.
Основные режимы работы системы
Защита от замерзания
В этом режиме электрообогрев поддерживает температуру объекта выше минимально допустимого значения. Для водосодержащих сред это значение обычно назначается с положительным запасом относительно 0 °C.
Фактическая уставка определяется технологическими требованиями, свойствами продукта, точностью датчиков и условиями эксплуатации.
Поддержание технологической температуры
Такой режим используется, когда продукт должен сохранять заданную вязкость или не охлаждаться ниже температуры застывания, помутнения, кристаллизации либо выпадения парафинов.
Для подбора оборудования необходимо учитывать не только номинальную линейную мощность кабеля. Саморегулирующийся греющий кабель изменяет тепловыделение в зависимости от температуры, поэтому расчет выполняют по его рабочей характеристике при заданной температуре поддержания.
Разогрев продукта
Разогрев требует большей мощности, чем простая компенсация теплопотерь.
Система должна одновременно:
- компенсировать потери через теплоизоляцию;
- передавать дополнительную энергию продукту и металлу оборудования;
- обеспечивать требуемое время выхода на рабочую температуру.
Количество теплоты для разогрева продукта предварительно определяют по зависимости:
Q = m × c × ΔT,
где:
- Q — требуемое количество теплоты, Дж;
- m — масса продукта, кг;
- c — удельная теплоемкость, Дж/(кг·°C);
- ΔT — требуемое изменение температуры, °C.
Расчетная мощность разогрева зависит от заданного времени нагрева. Дополнительно учитывают теплопотери, массу трубопровода или резервуара, тепловую инерцию, температуру окружающей среды и коэффициент запаса.
Типы греющего кабеля для нефтегазовых объектов
Саморегулирующийся греющий кабель
Кабель локально изменяет тепловыделение при изменении температуры. На холодном участке его мощность увеличивается, а на более теплом — уменьшается.
Такой кабель применяется для обогрева трубопроводов, арматуры, приборных линий, резервуарной обвязки и оборудования сложной геометрии.
Преимущества:
- возможность отрезания требуемой длины в пределах допустимых параметров секции;
- адаптация к локальным изменениям температуры;
- удобство укладки на арматуре;
- снижение риска локального перегрева;
- возможность формирования нескольких независимых контуров.
При выборе необходимо проверять:
- рабочую мощность при расчетной температуре;
- максимальную температуру поддержания;
- максимальную температуру воздействия;
- температурный класс;
- материал наружной оболочки;
- химическую стойкость;
- допустимую длину секции;
- пусковой ток;
- наличие Ex-сертификации.
Резистивный греющий кабель
Резистивный кабель имеет постоянное тепловыделение по длине и применяется на объектах, где требуется стабильная удельная мощность.
Его длина и электрические параметры должны точно соответствовать проекту. Произвольное изменение длины готовой резистивной секции, как правило, не допускается.
Зональный греющий кабель
Зональный греющий кабель формирует параллельные нагревательные зоны и сочетает относительно постоянное тепловыделение с возможностью деления в заданных местах.
Он может применяться на протяженных промышленных трассах, однако подбор должен учитывать электрическую схему кабеля, длину зон, рабочую температуру и требования взрывозащиты.
Кабель с минеральной изоляцией
Минерально-изолированный кабель используется при повышенной рабочей температуре или значительном температурном воздействии, например на оборудовании, подвергаемом пропарке.
Такие системы требуют точного электрического и теплотехнического расчета, контроля температуры поверхности и строгого соблюдения технологии монтажа.
Состав системы кабельного электрообогрева
Нагревательные контуры
В состав каждого контура входят греющий кабель, силовой ввод, соединительные элементы и концевая заделка. Количество контуров определяется общей длиной трассы, допустимой длиной секции, пусковыми токами и требованиями к ремонтопригодности.
Соединительные коробки и кабельные вводы
Коробки используются для подачи питания, разветвления цепей и подключения датчиков.
При установке во взрывоопасной зоне проверяют:
- вид и уровень взрывозащиты;
- Ex-маркировку;
- температурный класс;
- степень защиты оболочки;
- материал корпуса;
- диапазон рабочих температур;
- допустимое количество вводов;
- тип подключаемого кабеля;
- наличие действующих сертификатов.
Коробка, кабельные вводы, заглушки и другие элементы должны образовывать совместимую сертифицированную систему.
Датчики температуры
Датчик температуры устанавливают на участке, который соответствует выбранному алгоритму управления. Для технологического поддержания температуры предпочтителен контроль поверхности трубы или оборудования.
Место установки выбирают с учетом:
- наиболее холодной зоны;
- направления ветра;
- расположения арматуры;
- характера движения продукта;
- расстояния от греющего кабеля;
- доступности для обслуживания.
Крепежные материалы
Для фиксации и распределения тепла применяются:
- стеклотканевая лента;
- алюминиевая лента;
- металлические бандажи;
- хомуты;
- монтажные кронштейны;
- предупреждающая маркировка.
Алюминиевая лента улучшает тепловой контакт между греющим кабелем и металлической поверхностью, но не заменяет расчет мощности.
Теплоизоляция и защитный кожух
Теплоизоляция является обязательной частью системы. Ее толщина и коэффициент теплопроводности непосредственно влияют на расчетные теплопотери.
Намокание изоляции, повреждение защитного кожуха и образование мостиков холода могут многократно снизить эффективность электрообогрева.
Пример: как рассчитывается электрообогрев трубопровода
Расчет выполняется на основании теплотехнических и электрических исходных данных.
Исходные параметры
Для проектирования необходимы:
- назначение системы;
- температура поддержания;
- минимальная расчетная температура воздуха;
- тип и температура продукта;
- диаметр, длина и материал трубопровода;
- толщина и теплопроводность изоляции;
- ветровая нагрузка;
- количество арматуры, фланцев, фильтров и опор;
- наличие пропарки;
- класс взрывоопасной зоны;
- напряжение питания;
- требования к управлению и диспетчеризации.
Определение теплопотерь
Линейные теплопотери теплоизолированного трубопровода зависят от разности температур, диаметра трубы, наружного диаметра изоляции, ее теплопроводности и условий теплоотдачи.
Для предварительной оценки применяют зависимость:
q = ΔT / R,
где:
- q — линейные теплопотери, Вт/м;
- ΔT — разность между поддерживаемой температурой и расчетной температурой окружающей среды, °C;
- R — суммарное термическое сопротивление, м·°C/Вт.
Полученное значение корректируют с учетом ветра, состояния изоляции, локальных теплопотерь и принятого коэффициента запаса.
Подбор мощности кабеля
Рабочая теплоотдача кабеля должна быть не ниже расчетных теплопотерь объекта.
Для саморегулирующихся кабелей мощность проверяют при фактической температуре поддержания. Использование только номинального значения, указанного для стандартных условий, может привести к недогреву.
Если мощности одной продольной нитки недостаточно, предусматривают:
- несколько параллельных ниток;
- спиральную укладку;
- кабель большей мощности;
- увеличение толщины теплоизоляции;
- другой тип нагревательного элемента.
Определение длины кабеля
Общая длина включает:
- длину прямых участков;
- дополнительную длину на арматуру;
- запас на фланцы, фильтры и опоры;
- участки подключения к коробкам;
- технологический монтажный запас.
Для каждого контура проверяют максимальную длину секции при расчетной температуре включения.
Электрический расчет
Установленная мощность определяется по формуле:
Pуст = L × p,
где:
- Pуст — установленная мощность, Вт;
- L — длина кабеля, м;
- p — удельная мощность, Вт/м.
При выборе автоматических выключателей, контакторов и питающих кабелей необходимо учитывать не только рабочий, но и пусковой ток.
У саморегулирующегося кабеля при низкой температуре сопротивление матрицы уменьшается, поэтому ток при включении может значительно превышать установившееся значение.
Для протяженных трасс систему разделяют на несколько независимых контуров. Это снижает пусковую нагрузку, упрощает диагностику и позволяет локализовать неисправность.
Требования к взрывозащите
На нефтегазовых объектах возможна эксплуатация оборудования во взрывоопасных зонах. В этом случае все компоненты электрообогрева должны соответствовать параметрам зоны и проектной документации.
Проверке подлежат:
- классификация взрывоопасной зоны;
- группа и подгруппа взрывоопасной смеси;
- температурный класс;
- максимальная температура поверхности;
- конструкция защитной оплетки;
- цепи уравнивания потенциалов;
- исполнение коробок;
- тип кабельных вводов;
- условия применения оборудования;
- действительность сертификатов соответствия.
Температурный класс
Выбранный греющий кабель не должен нагреваться до температуры, способной вызвать воспламенение окружающей среды.
При расчете максимальной температуры поверхности учитывают:
- рабочий режим;
- отказ системы управления;
- отсутствие движения продукта;
- наличие теплоизоляции;
- укладку на массивной арматуре;
- внешнее температурное воздействие;
- пропарку оборудования.
Подбор кабеля только по линейной мощности без проверки температурного класса является недопустимым.

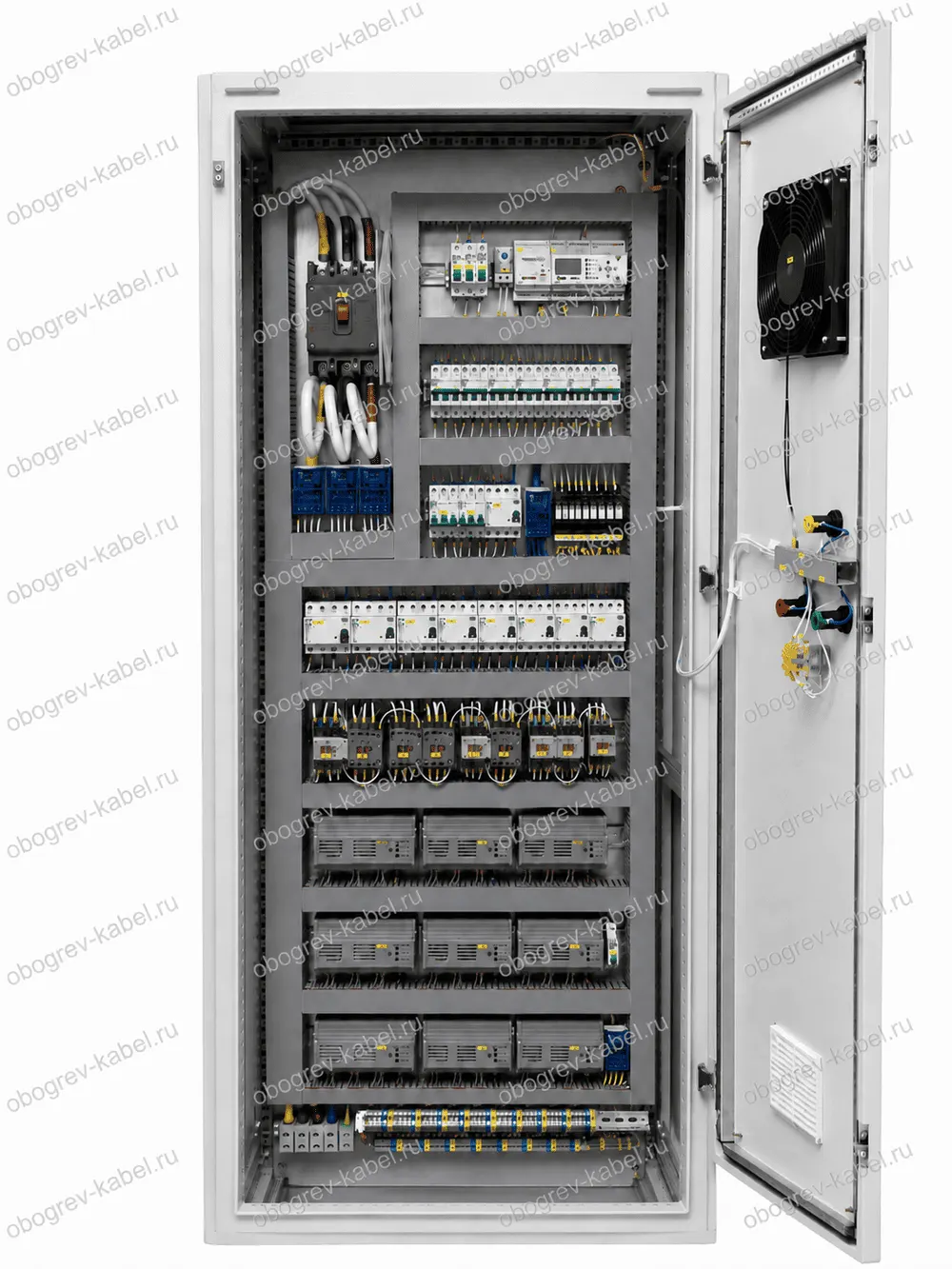

Шкаф управления электрообогревом
Шкаф управления электрообогревом обеспечивает коммутацию, регулирование, электрическую защиту и передачу технологических сигналов.
В зависимости от проекта шкаф может выполнять:
- включение и отключение греющих контуров;
- поддержание заданной температуры;
- защиту от короткого замыкания;
- защиту от перегрузки;
- дифференциальную защиту;
- контроль исправности датчиков;
- измерение тока нагрузки;
- сигнализацию аварий;
- ручное и автоматическое управление;
- передачу данных в АСУ ТП.
Для ответственных технологических линий рекомендуется контролировать одновременно температуру и фактический ток контура. Такой подход помогает выявлять обрыв кабеля, отключение автомата, повреждение соединения или отклонение нагрузки от расчетного значения.
Управление по температуре поверхности
Датчик устанавливается на трубе или оборудовании и контролирует фактическую температуру объекта.
Преимущества:
- точное температурное регулирование;
- снижение энергопотребления;
- защита продукта от охлаждения;
- уменьшение риска перегрева;
- возможность формирования аварийных уставок.
Управление по температуре воздуха
Такой алгоритм может использоваться для простых задач защиты от замерзания, когда точное поддержание температуры продукта не требуется.
Однако температура воздуха не отражает состояние каждого участка трубопровода. На результат влияют ветер, влажность теплоизоляции, тепловая инерция среды и наличие локальных мостиков холода.
Интеграция с АСУ ТП
В систему верхнего уровня могут передаваться сигналы:
- «Контур включен»;
- «Авария»;
- «Отключение защиты»;
- «Перегрев»;
- «Неисправность датчика»;
- «Ток выше нормы»;
- «Ток ниже нормы»;
- «Ручной режим»;
- «Автоматический режим».
Состав сигналов определяется категорией ответственности объекта и требованиями технического задания.
Проектирование системы электрообогрева
Проектирование начинается не с выбора марки кабеля, а со сбора исходных данных и анализа технологического режима.
Основные этапы:
- Определение назначения обогрева.
- Сбор данных по объекту и продукту.
- Назначение температуры поддержания.
- Определение расчетной температуры окружающей среды.
- Анализ взрывоопасной зоны.
- Расчет теплопотерь.
- Выбор типа и мощности кабеля.
- Расчет длины и количества контуров.
- Проверка пусковых токов.
- Подбор коробок, датчиков и комплектующих.
- Расчет питающей сети.
- Подбор шкафа управления.
- Разработка алгоритма автоматизации.
- Подготовка схем укладки и подключения.
- Формирование спецификации и рабочей документации.
Состав проекта системы обогрева
Титульный лист, общие данные, схема раскладки нагревательных кабелей, схема крепежных изделий для монтажа нагревательных кабелей (если это резервуар), альбом типовых узлов крепления, однолинейная схема ШУ, схема подключений и задание на подвод питания к ШУ.
Нормативную базу необходимо формировать для конкретного объекта с учетом его назначения, категории, расположения, корпоративных стандартов заказчика и действующих редакций нормативных документов.
Монтаж и пусконаладочные работы
До начала монтажа проверяют соответствие оборудования проекту, состояние оболочки кабеля, маркировку компонентов и готовность поверхности.
Последовательность работ включает:
- Осмотр и очистку поверхности.
- Входной контроль греющего кабеля.
- Измерение сопротивления изоляции.
- Разметку трассы.
- Укладку и фиксацию кабеля.
- Монтаж соединительных коробок.
- Установку датчиков.
- Проверку электрических цепей.
- Монтаж теплоизоляции и защитного кожуха.
- Повторные измерения.
- Пробное включение.
- Проверку защит и аварийной сигнализации.
После завершения работ результаты измерений и испытаний вносятся в исполнительную документацию.
Закажите профессиональный монтаж системы электрообогрева
Компания «СКО Альфа-Проджект» выполняет монтаж и пусконаладку систем кабельного электрообогрева промышленных объектов. Специалисты проводят работы в соответствии с проектной документацией, требованиями электробезопасности и техническими регламентами.
Мы выполняем полный комплекс работ: входной контроль оборудования, укладку и подключение греющего кабеля, установку датчиков и автоматики, измерение сопротивления изоляции, проверку защит, пробный запуск и оформление исполнительной документации.
Направьте нам проект или техническое задание для расчёта стоимости и сроков выполнения работ.
Совет инженера: какие данные нужны для расчета системы
Для подготовки технического решения необходимо предоставить:
- тип объекта;
- назначение обогрева;
- диаметр и длину трубопровода;
- материал трубы или оборудования;
- тип технологического продукта;
- температуру поддержания;
- минимальную температуру воздуха;
- рабочую и максимальную температуру продукта;
- наличие пропарки;
- тип и толщину теплоизоляции;
- количество арматуры, фильтров и фланцев;
- классификацию взрывоопасной зоны;
- напряжение питания;
- требования к резервированию;
- требования к шкафу управления;
- перечень сигналов для АСУ ТП;
- применимые стандарты заказчика.
Чем полнее исходные данные, тем точнее можно определить теплопотери, мощность, длину кабеля, количество контуров и состав оборудования.
Примеры промышленного обогрева в нефтегазовой отрасли
Заключение
Промышленный кабельный электрообогрев является частью системы технологической безопасности нефтегазового объекта. Он обеспечивает защиту трубопроводов от промерзания, поддерживает текучесть продукта, предотвращает образование отложений и сохраняет работоспособность арматуры и контрольно-измерительных приборов.
Надежность системы зависит не только от типа греющего кабеля. Требуется комплексно учитывать теплопотери, теплоизоляцию, свойства продукта, температурный режим, пусковые токи, условия взрывоопасной зоны и алгоритм управления.
Окончательный выбор оборудования должен выполняться на основании проектных исходных данных, технической документации изготовителей и действующих нормативных требований.
Расчет промышленного электрообогрева
Необходимо подобрать систему электрообогрева для трубопровода, резервуара, арматуры или приборных линий?
Специалисты ООО «СКО Альфа-Проджект» выполнят расчет теплопотерь, подберут греющий кабель, соединительные коробки, датчики, комплектующие и шкаф управления с учетом температурного режима, условий эксплуатации и требований взрывозащиты.
Для подготовки решения направьте исходные данные по объекту: назначение обогрева, размеры оборудования, температуру поддержания, минимальную температуру окружающей среды, характеристики продукта, параметры теплоизоляции и класс взрывоопасной зоны.
