Импульсные линии КИП применяются для передачи давления, перепада давления, уровня или расхода от технологического оборудования к измерительным приборам. Обычно это трубки малого диаметра, которые соединяют точку отбора параметра с датчиком давления, дифманометром, манометром или другим прибором КИП.
В условиях отрицательных температур импульсные линии относятся к критичным участкам промышленной автоматизации. Даже локальное промерзание трубки, штуцера, вентильного блока или коллектора может привести к искажению показаний, ложному аварийному сигналу, блокировке оборудования или останову технологического процесса.
Поэтому электрообогрев импульсных линий греющим кабелем должен проектироваться как отдельная инженерная система: с расчетом теплопотерь, подбором кабеля, учетом арматуры, теплоизоляции, датчиков температуры, шкафа управления и условий эксплуатации.

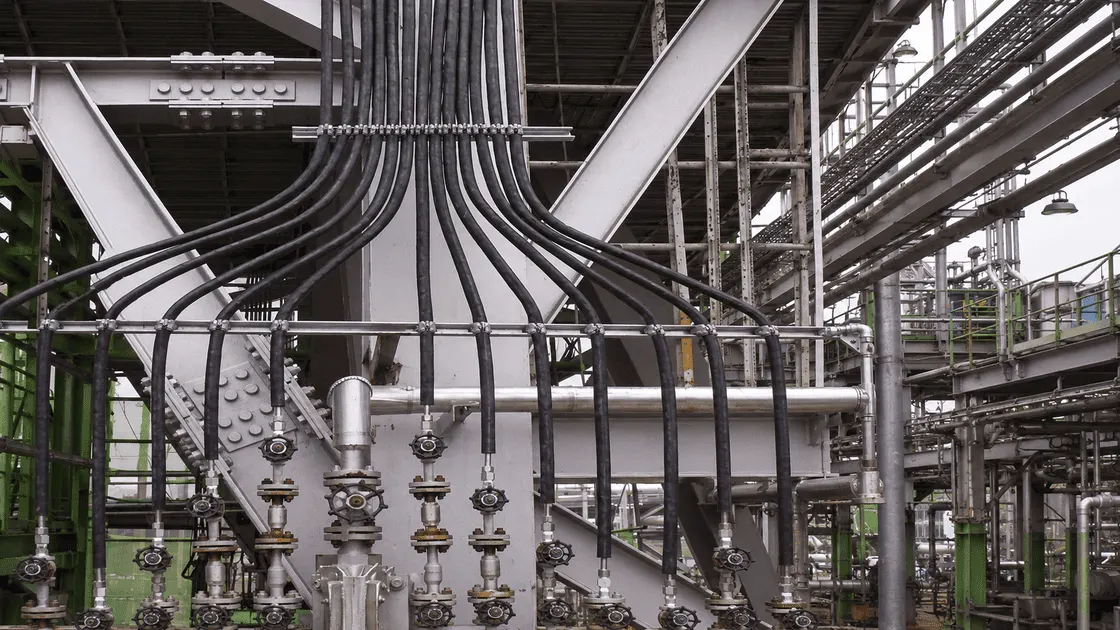

Импульсные линии на промышленном производстве
Зачем нужен обогрев импульсных линий
Обогрев импульсных линий нужен для поддержания заданной температуры по всей трассе — от точки отбора давления до прибора КИП. Система предотвращает замерзание рабочей среды или конденсата, снижает риск закупорки трубки и помогает сохранить точность измерений.
Обогрев должен охватывать:
- прямолинейные участки импульсной трубки;
- точки отбора давления;
- штуцеры и фитинги;
- вентильные блоки;
- импульсные коллекторы;
- дренажные элементы;
- вводы в шкафы КИП;
- зоны подключения датчиков давления и перепада давления.
Главная ошибка — рассматривать импульсную линию как обычный трубопровод малого диаметра. На практике она имеет сложную трассировку, много арматуры и участков с разными теплопотерями.

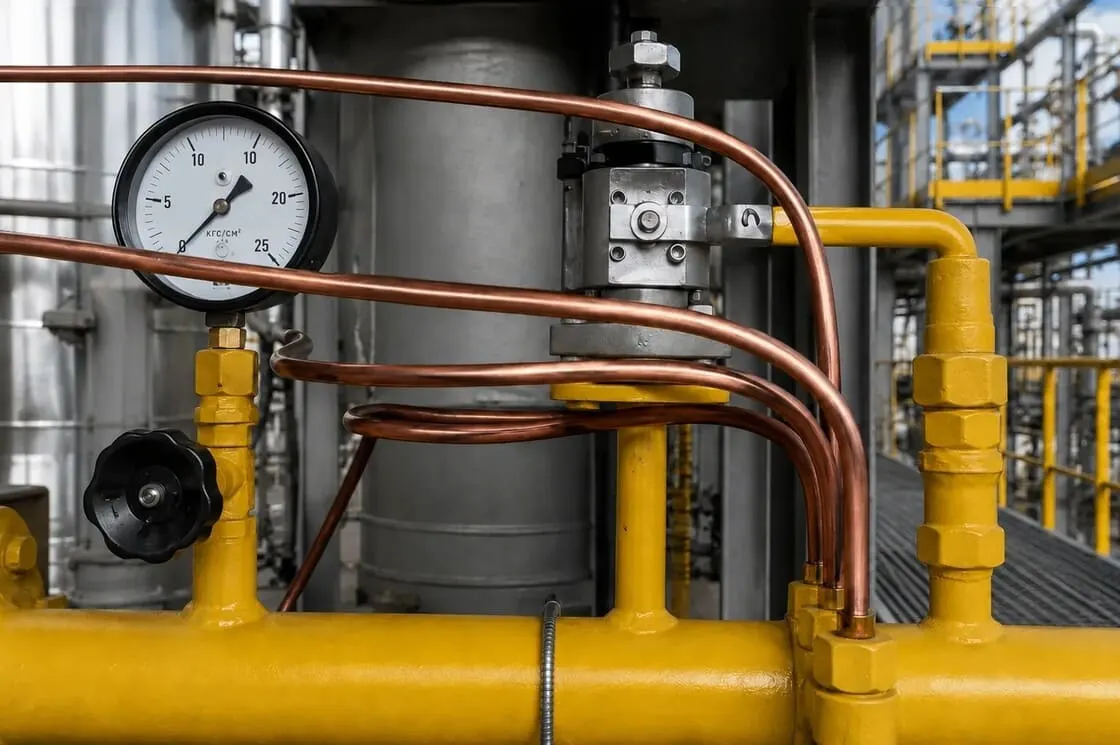

Импульсные линии на производстве
Где применяются системы обогрева импульсных линий
Обогрев импульсных линий востребован на объектах, где КИП установлен на открытых площадках или в неотапливаемых производственных зонах.
Типовые объекты:
- нефтегазовые промыслы;
- резервуарные парки;
- насосные станции;
- узлы учета;
- химические производства;
- технологические эстакады;
- компрессорные станции;
- котельные и энергетические объекты;
- площадки с взрывоопасными зонами.
Особенно важно предусматривать обогрев там, где в импульсной линии может находиться вода, конденсат, водный раствор, нефтепродукт, газовый конденсат или среда с температурой кристаллизации выше минимальной температуры окружающей среды.
Основные проблемы при эксплуатации импульсных линий зимой
Замерзание среды или конденсата.
При отрицательных температурах внутри импульсной трубки может образоваться ледяная пробка. Она блокирует передачу давления к прибору КИП. В результате датчик перестает корректно передавать параметр в систему автоматизации.
Искажение показаний КИП.
Если одна часть линии охлаждается сильнее другой, возникает температурный дисбаланс. Для дифференциальных измерений это особенно опасно: «плюсовая» и «минусовая» импульсные линии должны находиться в одинаковых тепловых условиях.
Кристаллизация и загущение продукта.
На нефтегазовых и химических объектах возможны выпадение парафинов, гидратов, солей и других отложений. Даже короткий необогреваемый участок может стать местом закупорки импульсной линии.
Обледенение арматуры.
Вентильные блоки, штуцеры, фланцевые соединения и коллекторы имеют повышенные теплопотери из-за сложной геометрии. Поэтому на арматуре часто требуется дополнительная укладка греющего кабеля.
Ложные аварийные сигналы.
Некорректные показания датчиков давления, уровня или перепада давления могут привести к ложному срабатыванию автоматики, аварийному останову оборудования или неправильной работе АСУ ТП.
Как работает электрообогрев импульсной линии
Для обогрева импульсных линий чаще всего применяют наружный кабельный электрообогрев. Греющий кабель укладывается вдоль импульсной трубки, фиксируется на поверхности, закрывается теплоизоляцией и подключается через соединительную коробку к системе управления.
Типовая конструкция:
| Элемент | Назначение |
|---|---|
| Импульсная трубка | Передает давление или перепад давления к прибору КИП |
| Греющий кабель | Компенсирует теплопотери и поддерживает заданную температуру |
| Алюминиевая лента | Улучшает теплопередачу от кабеля к трубке |
| Теплоизоляция | Снижает теплопотери и стабилизирует температуру |
| Защитный кожух | Защищает теплоизоляцию от влаги и механических повреждений |
| Датчик температуры | Контролирует температуру линии |
| Соединительная коробка | Обеспечивает подключение кабеля и датчиков |
| Шкаф управления | Управляет питанием, защитой, сигнализацией и режимами работы |
Для таких задач хорошо подходит саморегулирующийся греющий кабель Самрег или Alphatrace. Он изменяет тепловыделение в зависимости от температуры участка: на холодных зонах выделяет больше тепла, на более теплых — снижает мощность.

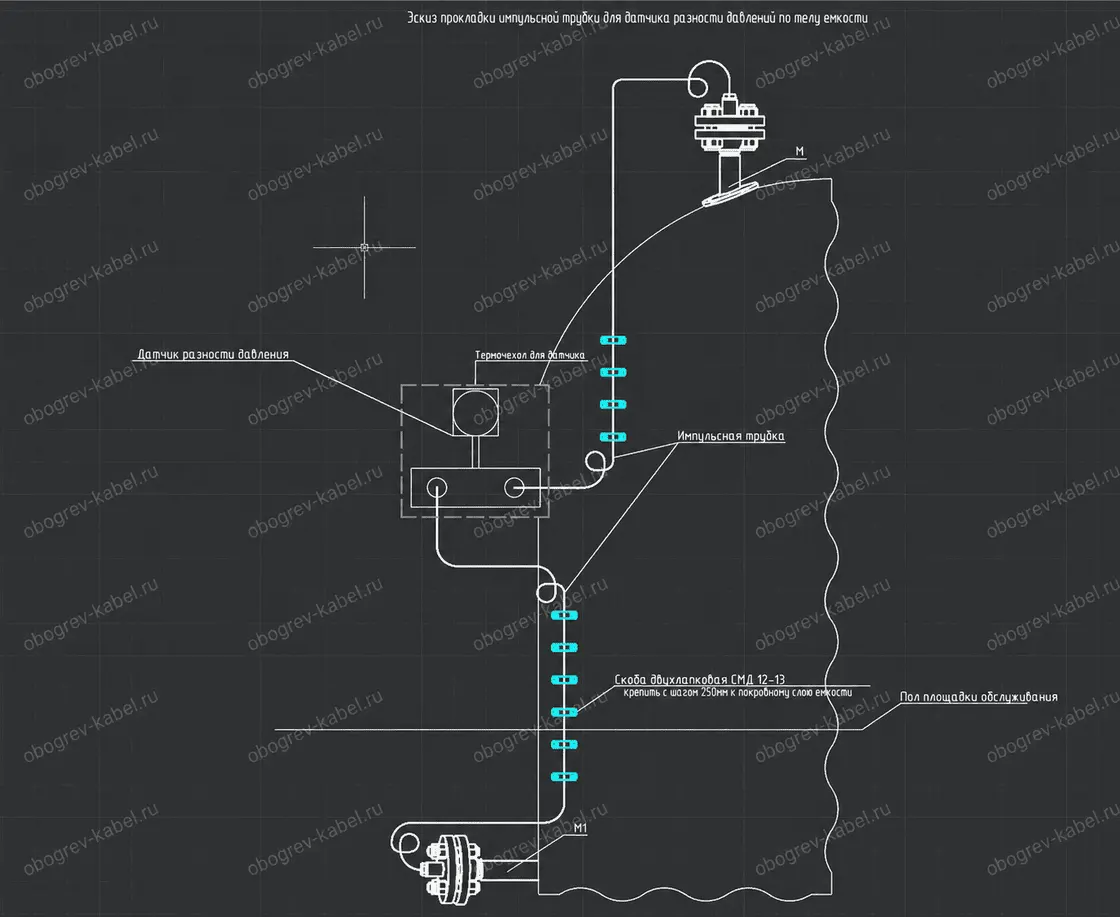

Эскиз прокладки импульсной трубки для датчика разности давлений по телу емкости
Какие данные нужны для подбора системы обогрева
Перед расчетом и подбором оборудования необходимо собрать исходные данные.
Нужны следующие параметры:
- назначение импульсной линии;
- измеряемая среда;
- материал и наружный диаметр трубки;
- длина линии;
- количество линий — одна линия или пара «плюс/минус»;
- минимальная температура окружающей среды;
- требуемая температура поддержания;
- толщина и тип теплоизоляции;
- количество вентилей, коллекторов, фитингов и датчиков;
- наличие пропарки или высокотемпературной промывки;
- максимальная температура внешнего воздействия;
- зона установки — общепромышленная или взрывоопасная (Ex);
- требования к сигнализации и передаче данных в АСУ ТП;
- требования к резервированию контуров.
Для стандартной защиты от замерзания обычно достаточно поддерживать температуру линии выше 0 °С. Если среда кристаллизуется или густеет при более высокой температуре, температура поддержания задается технологическим регламентом.
Расчет теплопотерь импульсной линии
Расчет теплопотерь нужен, чтобы определить требуемую мощность греющего кабеля. Для трубки с цилиндрической теплоизоляцией используется расчет по теплопроводности изоляции, диаметрам и разнице температур.
Упрощенная формула:
q = 2 × π × λ × ΔT / ln(D2 / D1)
где:
- q — теплопотери, Вт/м;
- λ — коэффициент теплопроводности теплоизоляции, Вт/м·К;
- ΔT — разница между температурой поддержания и минимальной температурой окружающей среды, °С;
- D1 — наружный диаметр трубки, м;
- D2 — наружный диаметр теплоизоляции, м.
В проектной документации расчет выполняется по фактическим условиям объекта. Дополнительно учитываются ветер, конструкция арматуры, состояние теплоизоляции, температура среды, категория зоны и требования заказчика.
Пример 1. Защита импульсной линии от замерзания
Исходные данные:
| Параметр | Значение |
|---|---|
| Объект | Импульсная линия датчика давления |
| Трубка | Нержавеющая сталь 14×2 мм |
| Наружный диаметр трубки | 14 мм |
| Длина одной линии | 18 м |
| Минимальная температура окружающей среды | –40 °С |
| Температура поддержания | +5 °С |
| Теплоизоляция | Минераловатная, 30 мм |
| Коэффициент теплопроводности | 0,045 Вт/м·К |
| Запас на арматуру, крепления и монтаж | 30 % |
| Температура пропарки | 150 °С |
Расчет:
D1 = 0,014 м
D2 = 0,014 + 2 × 0,030 = 0,074 м
ΔT = +5 – (–40) = 45 °С
q = 2 × 3,14 × 0,045 × 45 / ln(0,074 / 0,014)
q ≈ 7,6 Вт/м
С учетом запаса 30 %:
qрасч = 7,6 × 1,3 = 9,9 Вт/м
Вывод:
Для такой линии требуется компенсировать примерно 10 Вт/м теплопотерь. В качестве решения может рассматриваться саморегулирующийся греющий кабель мощностью 15 Вт/м, если он соответствует температурному классу, условиям эксплуатации, требованиям взрывозащиты и проектной документации. Например, ALPHATRACE 15ATM(+)2-CF или NANOTHERMAL 15NTM(+)2-CF.
Расчет длины греющего кабеля для импульсной линии
Расчет длины кабеля выполняется не только по длине прямого участка. Нужно учитывать запас на арматуру, точку отбора, подключение к коробке и монтажные отклонения.
Пример для одной линии:
| Участок | Запас кабеля |
|---|---|
| Прямолинейный участок | 18 м |
| Вентильный блок | 0,8 м |
| Отборное устройство и штуцеры | 0,5 м |
| Подключение к соединительной коробке | 0,5 м |
| Монтажный запас | 10 % |
Lкаб = (18 + 0,8 + 0,5 + 0,5) × 1,1
Lкаб = 21,8 м
Округляем до 22 м на одну линию.
Если обогреваются две импульсные линии дифманометра:
Lобщ = 22 × 2 = 44 м
При кабеле 15 Вт/м установленная мощность:
P = 44 × 15 = 660 Вт
Рабочий ток при 230 В:
Iраб = 660 / 230 = 2,9 А
Для саморегулирующегося кабеля важно учитывать повышенный пусковой ток при низкой температуре. При коэффициенте 2,5–3:
Iпуск ≈ 7,3–8,7 А
На основании этих данных подбираются автоматический выключатель, контактор, питающий кабель и количество контуров обогрева.
Пример 2. Обогрев линии с температурой поддержания +40 °С
Такой режим требуется, если среда имеет повышенную температуру застывания, кристаллизации или загущения.
Исходные данные:
| Параметр | Значение |
|---|---|
| Объект | Импульсные линии технологической среды |
| Трубка | Нержавеющая сталь 14×2 мм |
| Длина одной линии | 24 м |
| Количество линий | 2 шт |
| Минимальная температура окружающей среды | –45 °С |
| Температура поддержания | +40 °С |
| Теплоизоляция | 40 мм |
| Коэффициент теплопроводности | 0,050 Вт/м·К |
| Запас на арматуру и монтаж | 30 % |
| Температура пропарки | 170 °С |
Расчет:
D1 = 0,014 м
D2 = 0,014 + 2 × 0,040 = 0,094 м
ΔT = +40 – (–45) = 85 °С
q = 2 × 3,14 × 0,050 × 85 / ln(0,094 / 0,014)
q ≈ 14,0 Вт/м
С учетом запаса 30 %:
qрасч = 14,0 × 1,3 = 18,2 Вт/м
Вывод:
Для такой задачи целесообразно рассматривать саморегулирующийся кабель 25–30 Вт/м. Например, Самрег 24-2CR или Самрег 30-2CR.
Запас по мощности нужен для компенсации теплопотерь на вентильных блоках, коллекторах, присоединительной арматуре и участках с ухудшенным тепловым контактом.
Подбор греющего кабеля для импульсных линий
Для обогрева импульсных линий используется саморегулирующийся греющий кабель, мощность которого подбирается исходя из теплотехнического расчета. Для общепромышленных объектов, к примеру, подойдёт саморегулирующийся греющий кабель Самрег. Для взрывозащищенных – саморегулирующийся взрывозащищенный греющий кабель Alphatrace или Nanothermal (производство Россия).
Однако стоит отметить, что при выборе кабеля нельзя ориентироваться только на номинальную мощность. Для промышленного объекта нужно учитывать полный набор параметров.
Критерии подбора:
| Параметр | Что проверить |
|---|---|
| Линейная мощность | Должна перекрывать расчетные теплопотери |
| Температура поддержания | Кабель должен обеспечивать заданный режим |
| Максимальная рабочая температура | Важна при постоянной эксплуатации |
| Температура внешнего воздействия | Критично при пропарке и промывке |
| Наружная оболочка | Должна соответствовать среде и химическим воздействиям |
| Защитная оплетка | Нужна для заземления и механической защиты |
| Минимальная температура монтажа | Важна для работ на открытых площадках |
| Допустимая длина секции | Нужна для деления системы на контуры |
| Пусковой ток | Учитывается при подборе автоматики |
| Сертификаты | Обязательны для взрывоопасных зон |
Для защиты от замерзания обычно применяются саморегулирующиеся кабели малой и средней мощности. Для линий с повышенной температурой поддержания, большим количеством арматуры или высокими теплопотерями применяются более мощные или температуростойкие исполнения.
Оборудование для системы электрообогрева
Система электрообогрева импульсных линий включает не только кабель.
В состав решения входят:
- саморегулирующийся греющий кабель;
- соединительные коробки;
- кабельные вводы;
- концевые комплекты;
- соединительные комплекты;
- крепежные материалы;
- алюминиевая лента;
- датчики температуры;
- теплоизоляция;
- защитный кожух;
- шкаф управления электрообогревом.
Для взрывоопасных зон применяются только комплектующие, разрешенные для соответствующей категории зоны. Шкаф управления обычно размещается вне опасной зоны либо подбирается в специальном исполнении по требованиям проекта.
Особенности монтажа греющего кабеля

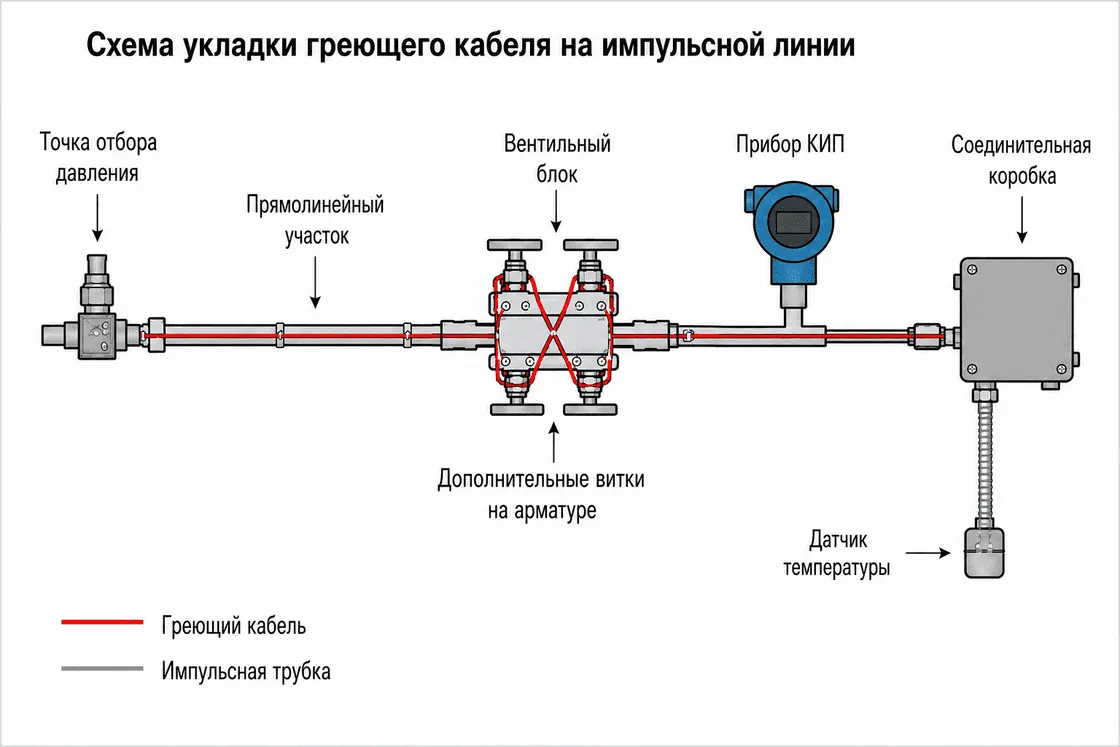

Греющий кабель укладывается вдоль импульсной трубки и фиксируется к поверхности металлической лентой, стеклолентой или другим крепежом, допустимым для конкретной температуры эксплуатации.
На прямых участках обычно достаточно одной нитки кабеля. На арматуре, вентильных блоках, коллекторах и точках отбора выполняются дополнительные витки или локальная укладка по монтажной схеме.
Особое внимание нужно уделять следующим зонам:
- точка отбора давления;
- запорные вентили;
- вентильные блоки;
- импульсные коллекторы;
- дренажные элементы;
- переходы через стойки и панели;
- вводы в шкафы КИП;
- зона подключения датчика или манометра.
После монтажа кабеля линия обязательно закрывается теплоизоляцией. Без теплоизоляции система будет работать неэффективно: увеличится энергопотребление, снизится стабильность температуры, а отдельные участки могут промерзать.
Где устанавливать датчик температуры
Датчик температуры рекомендуется устанавливать на наиболее холодном участке импульсной линии. Контроль только температуры воздуха недостаточен, потому что фактическая температура трубки зависит от ветра, состояния теплоизоляции, теплопотерь на арматуре и расположения линии.
Для дифференциальных измерений важно обеспечить одинаковые условия для обеих линий. Датчики температуры должны располагаться так, чтобы система не перегревала одну линию сильнее другой.
Особенности обогрева двух импульсных линий дифманометра
Если обогреваются две линии — «плюсовая» и «минусовая», необходимо соблюдать симметрию.
Требования:
- одинаковый тип греющего кабеля;
- одинаковая схема укладки;
- одинаковая толщина теплоизоляции;
- одинаковый режим управления;
- одинаковое утепление арматуры;
- близкое расположение датчиков температуры;
- одинаковая длина или корректно рассчитанная компенсация различий.
Нельзя допускать, чтобы одна линия прогревалась интенсивнее другой. Это может создать дополнительную погрешность измерения перепада давления.
Шкаф управления электрообогревом
Шкаф управления обеспечивает питание, защиту и автоматическое управление системой обогрева.
Основные функции шкафа:
- включение и отключение контуров по температуре;
- защита от короткого замыкания;
- защита от перегрузки;
- контроль тока нагрузки;
- подключение датчиков температуры;
- аварийная сигнализация;
- ручной и автоматический режим;
- передача сигналов в АСУ ТП.
Для небольших систем может использоваться локальный термостат. Для промышленных объектов предпочтительнее шкаф управления электрообогревом, особенно если требуется контроль нескольких контуров, сигнализация и интеграция с автоматизированной системой управления.
Совет инженера: как избежать ошибок при обогреве импульсных линий
Ошибка 1. Кабель выбран только по мощности
Мощность важна, но нужно учитывать температурный класс, максимальную температуру внешнего воздействия, пусковой ток, оболочку, длину секции и сертификаты.
Ошибка 2. Не учтены теплопотери арматуры
Вентильные блоки и коллекторы теряют больше тепла, чем прямой участок трубки. На этих элементах нужен дополнительный запас кабеля.
Ошибка 3. Нет теплоизоляции или она выполнена некачественно
Без теплоизоляции греющий кабель не обеспечивает стабильный температурный режим. Система начинает работать с повышенным энергопотреблением и риском локального промерзания.
Ошибка 4. Датчик установлен по температуре воздуха
Температура воздуха не отражает температуру поверхности импульсной трубки. Особенно при ветре, поврежденной изоляции или сложной арматуре.
Ошибка 5. Нарушена симметрия двух линий дифманометра
Разный обогрев «плюсовой» и «минусовой» линии может привести к ошибке измерения перепада давления.
Ошибка 6. Не учтен пусковой ток
У саморегулирующегося кабеля при низкой температуре пусковой ток выше рабочего. Это нужно учитывать при выборе автомата, контактора и количества контуров.
Что должно входить в проект электрообогрева импульсных линий
Проектная документация должна включать:
- исходные данные по объекту;
- теплотехнический расчет;
- расчет длины греющего кабеля;
- расчет установленной мощности;
- расчет рабочего и пускового тока;
- схему укладки кабеля;
- схему подключения;
- принципиальную схему шкафа управления;
- спецификацию оборудования и материалов;
- требования к теплоизоляции;
- требования к взрывозащите;
- задание на подвод питания;
- требования к сигнализации и передаче данных в АСУ ТП.
Такой подход снижает риск ошибок на монтаже и позволяет заранее оценить мощность, количество контуров, состав оборудования и требования к эксплуатации.

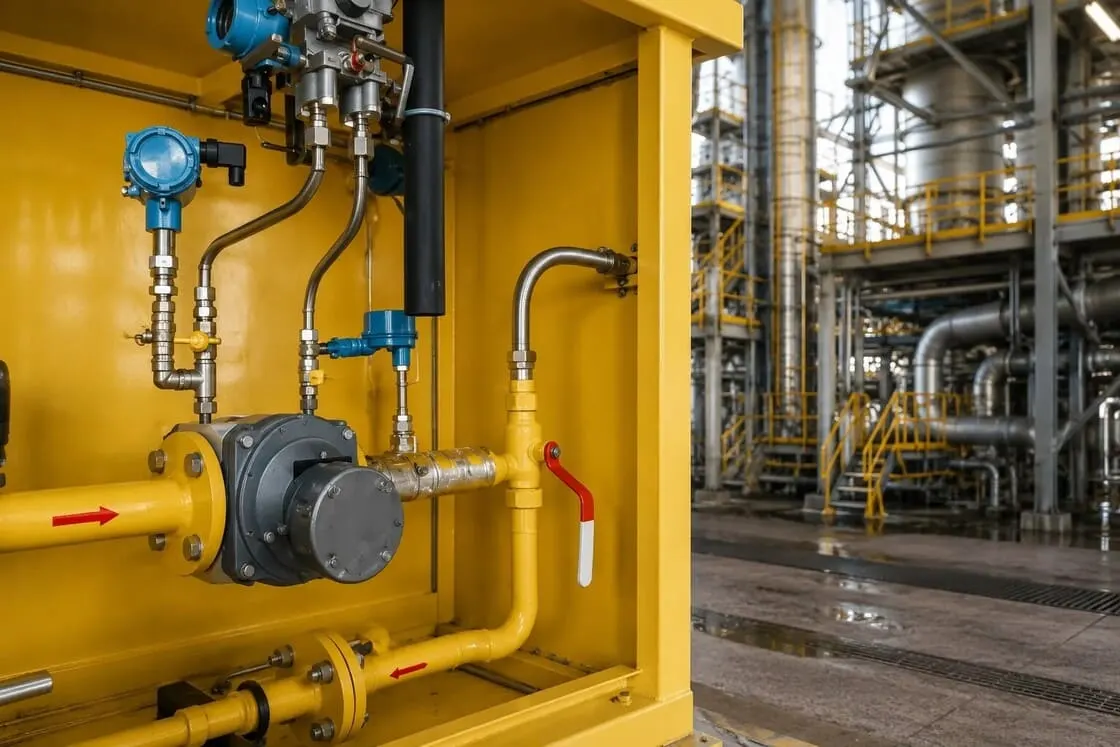

Импульсные линии на промышленном производстве
Часто задаваемые вопросы по обогреву импульсных линий
Какой кабель лучше использовать для импульсных линий?
Чаще всего применяют саморегулирующийся греющий кабель. Он удобен для сложных трасс с арматурой и участками с разными теплопотерями.
Можно ли обогревать импульсную линию без теплоизоляции?
Технически кабель можно включить и без теплоизоляции, но такая система будет неэффективной. Теплоизоляция обязательна для стабильного поддержания температуры и снижения теплопотерь.
Нужно ли греть вентильный блок?
Да. Вентильный блок, штуцеры и коллекторы имеют повышенные теплопотери. Эти зоны нужно учитывать при расчете длины кабеля и схеме укладки.
Где ставить датчик температуры?
Датчик лучше размещать на наиболее холодном участке импульсной линии, а не просто контролировать температуру воздуха.
Почему важно одинаково греть две линии дифманометра?
Для измерения перепада давления «плюсовая» и «минусовая» линии должны находиться в одинаковых тепловых условиях. Разница температур может повлиять на точность измерений.
Как учитывать пусковой ток греющего кабеля?
Для саморегулирующегося кабеля пусковой ток при низкой температуре может быть в несколько раз выше рабочего. Это учитывается при подборе автомата, контактора и делении системы на контуры.
Вывод
Электрообогрев импульсных линий греющим кабелем — это важная часть системы КИП и промышленной автоматизации. От правильного расчета, подбора кабеля, монтажа и управления зависит не только защита от замерзания, но и точность измерений, надежность сигналов и безопасность технологического процесса.
Для стандартной защиты от замерзания часто достаточно саморегулирующегося кабеля малой или средней мощности при наличии качественной теплоизоляции. Для линий с повышенной температурой поддержания, большим количеством арматуры, пропаркой или сложными климатическими условиями требуется более детальный расчет и подбор температуростойкого оборудования.
Окончательный выбор греющего кабеля, соединительных коробок, датчиков температуры и шкафа управления должен выполняться по результатам теплотехнического расчета, анализа зоны установки, состава среды и требований технологического регламента.
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
