Обогрев резервуара противопожарного запаса воды

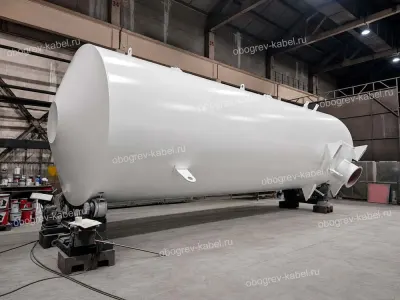

Резервуар противопожарного запаса воды объёмом 75 м3.
Обустройство Чатылькинского месторождения. Площадка накопления отходов и производственного обеспечения.
Назначение системы обогрева резервуара противопожарного запаса воды
Система электрообогрева предусматривается для поддержания температуры стенки резервуара на уровне не ниже +5°C с целью предотвращения замерзания воды.
Технические характеристики объекта
- Тип резервуара: горизонтальный;
- Номинальный объём: 75 м3;
- Габариты: диаметр 3216 мм, длина 10785 мм;
- Тип и толщина теплоизоляции: минеральная вата, толщина 100 мм;
- Минимальная температура окружающей среды: -59 °С;
- Зона размещения резервуара: безопасная;
- Количество емкостей: 2 шт.
Техническое решение
По результатам теплотехнического расчёта определена необходимая длина греющего кабеля, обеспечивающая компенсацию тепловых потерь.
В соответствии с техническим заданием Заказчика для электрообогрева резервуара применён низкотемпературный саморегулирующийся греющий кабель SRG40-2CR-UV.

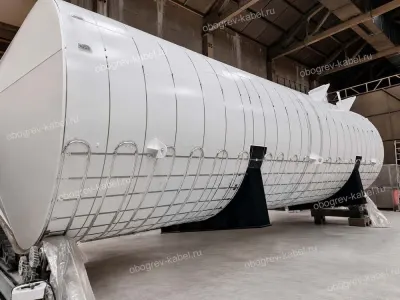

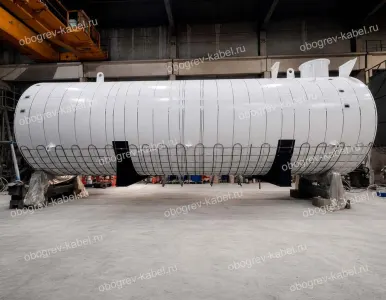

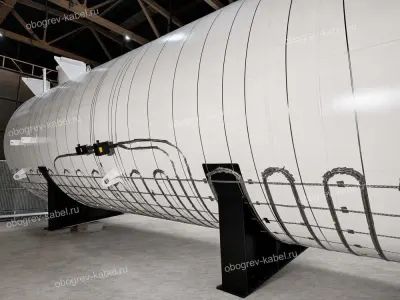

Проектом предусмотрен шаг укладки кабеля в диапазоне от 222 до 300 мм. Крепление нагревательного кабеля к поверхности резервуара предусмотрено с помощью крепежной ленты ТП и хомутов ХЛ с натяжными замками. Также в проекте предусмотрен обогрев патрубков: входа, выхода и дренажа в соответствии с техническим заданием Заказчика.
Система управления и контроля
Контроль температурного режима объекта осуществляется датчиком, установленным на поверхности РГСн-75 в зоне обогрева - на равном расстоянии от соседних линий укладки греющего кабеля.
Состав системы обогрева
| № | Наименование | Обозначение | |
|---|---|---|---|
| 1. Подсистема обогрева | |||
| 1.1 | Саморегулирующийся греющий кабель | SRG40-2CR-UV | |
| 1.2 | Комплект заделки для кабеля | ТКТ/ПРОМ | |
| 1.3 | Комплект заделки для кабеля | ТКТ/3М | |
| 2. Подсистема питания | |||
| 2.1 | Шкаф управления * | ШУЭО-6/3-Т111-260114_05-СМ | |
| 2.2 | Коробка соединительная | TERMBOX Ех АР-12-А | |
| 3. Подсистема управления | |||
| 3.1 | Датчик температуры | ДТС014-50М.В3.25/2.0 | |
| 3.2 | Коробка соединительная | TERMBOX Ex АР-14-А | |
| 4. Подсистема крепления | |||
| 4.1 | Этикетка «Внимание! электрообогрев» | ||
| 4.2 | Лента крепежная | GL95 | |
| 4.3 | Лента монтажная | ТП | |
| 4.4 | Лента крепежная | ЛАМС, 50м | |
| 4.5 | Хомут | ХЛ-30 | |
| 4.6 | Крепежные элементы для хомута | ЗХЛ-3/30 | |
| 5. Подсистема заземления | |||
| 5.1 | Заземление соединительных коробок (расстояние не более 10м) | Узел 1.1 | |
| 5.2 | Заземление шкафа управления S≤16=S (расстояние не более 3м) | Узел 2.2 | |
| 5.3 | Узел маркировки кабельных линий в силовой соединительной коробке | Узел 1 | |
| 5.4 | Узел маркировки кабельных линий в контрольной соединительной коробке | Узел 2 | |
Мощность системы электрического обогрева: 6800 Вт.
Внедрённая система обогрева резервуаров и патрубков предотвращает замерзание воды и обеспечивает готовность противопожарного запаса к эксплуатации.
