Обогрев пластиковых труб греющим кабелем

Полиэтиленовые трубы низкого давления ПНД – это пластиковые технические изделия, которые применятся для инженерных сетей высокого и низкого давления.

Трубы ПНД высокого давления применяются для систем холодного, горячего водоснабжения и газоснабжения. Как правило, данные трубопроводы различаются цветовой индикацией:

  • холодное водоснабжение – черная труба с синей полосой;
  • горячие водоснабжение – черная труба с красной полосой (недопустимо применение для систем отопления);
  • газовые – черные с желтой или оранжевого оттенка полосой.

Соединение между собой отрезков трубопроводов происходит пайкой или при помощи специальных фитингов.

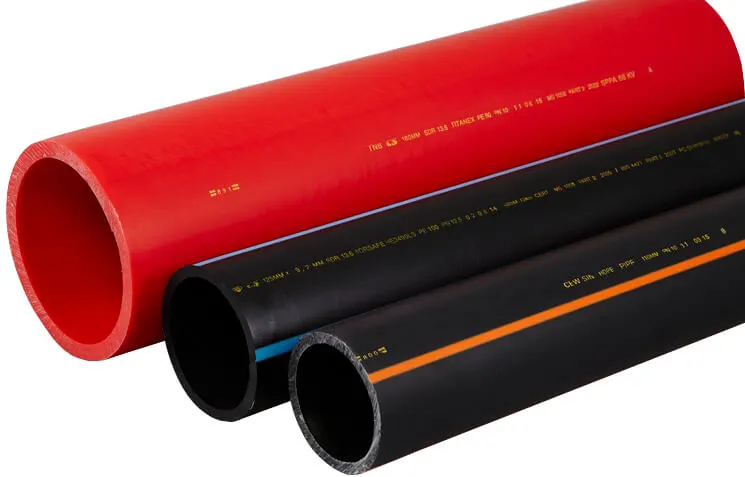

Полиэтиленовые трубы низкого давления ПНД

Трубы ПНД низкого давления применяются для систем канализации и дренажа. В данных трубопроводах происходит самотечное движение рабочей среды. Трубопровод такого типа имеют цветовую индикацию серого цвета. Соединение между собой отрезков трубопроводов происходит при помощи раструбов.

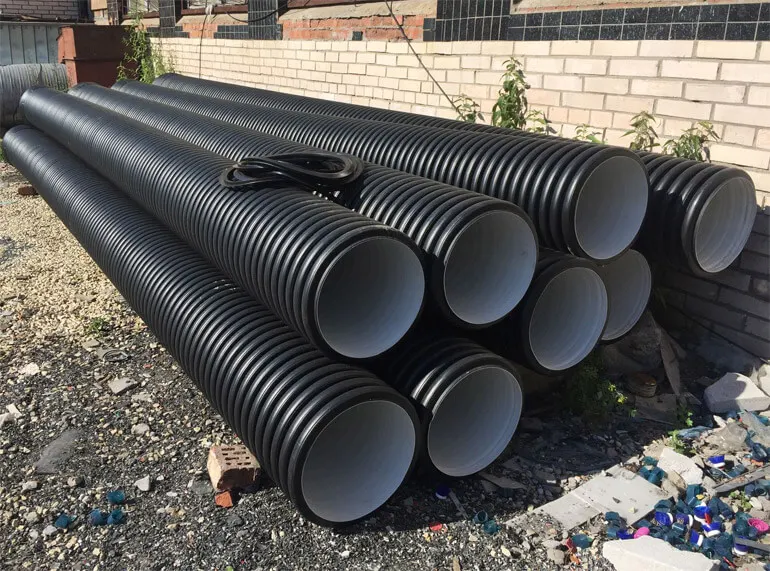

Гофрированные трубы ПНД низкого давления

Для подземной прокладки с движениями грунта применяются гофрированные трубы ПНД низкого давления. Данные трубопроводы применяются для дренажа и систем канализации. Как правило, данные трубопроводы производятся отрезками с теплоизоляцией и наружными гофрированными покрытиями. В качестве теплоизоляции применяется не гигроскопичный материал ППУ (пенополиуретан). Для необходимости кабельного обогрева в данных трубопроводах могут предусматриваться кабель – каналы (теплоспутники), которые монтируются вдоль основного трубопровода. Теплоспутники изготавливаются и полиэтиленовых труб с диаметром условного прохода 20 мм. Стандартное исполнение трубопроводов с одним теплоспутником, при необходимости может быть увеличено, по согласованию с производителем.

Система кабельного обогрева пластиковых и полиэтиленовых трубопроводов

Обогрев ПНД труб предназначен для защиты от замерзания или поддержание заданных температурных режимов. Защита пластиковых трубопроводов от замерзания, как правило применяется для дренажных, канализационных и газовых трубопроводов. Температура защиты от замерзания равна 5°C.

Поддержание заданных температурных параметров пластиковых трубопроводов применяется в системе горячего водоснабжения. Температура поддержания равна от 5 до 40, 65 и 80°C (максимальная предельно допустимая температура теплостойкости материалов трубопроводов из полиэтилена ПЭ, поливинилхлорида ПВХ и полипропилена ПП, зависит от производителя).

Особенностью системы обогрева и расчета полиэтиленовых (пластиковых) трубопроводов ПНД является:

  • правильный выбор типа, мощности и количество ниток нагревательных кабелей для трубопроводов различного назначения;
  • применение дополнительных мероприятий для организации автоматического управления системой обогрева, исключающих вероятность перегрева трубопроводов;
  • применение дополнительных мероприятий использований крепежных изделий на стадии проведения монтажных работ;
  • греющий кабель для ПНД труб применяется саморегулирующийся.
Обогрев полиэтиленовых труб низкого давления ПНД

Саморегулирующийся греющий кабель для обогрева пластиковых труб

Саморегулирующийся кабель SAMREG 16-2
Саморегулирующийся кабель SAMREG 16-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
135 р. / м
Саморегулирующийся кабель SRL 16-2
Саморегулирующийся кабель SRL 16-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
125 р. / м
Саморегулирующийся кабель SAMREG 24-2
Саморегулирующийся кабель SAMREG 24-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
149 р. / м
Саморегулирующийся кабель SRL 24-2
Саморегулирующийся кабель SRL 24-2
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
139 р. / м

Применение резистивного нагревательного кабеля не рекомендуется для пластиковых трубопроводов из-за рисков перегрева.

Выбор типа и мощности нагревательного кабеля для полиэтиленовых трубопроводов происходит на стадии проведения теплотехнического расчета для определения тепловых потерь на погонный метр обогреваемого трубопровода Вт/м.

Коэффициент теплопроводности полиэтиленовых трубопроводов ниже, чем у стальных, следовательно, и тепловые потери будут иметь меньшее значение.

Основными исходными данными для проведения теплотехнического расчета являются:

  • Диаметр трубопровода;
  • Тип, толщина и материал теплоизоляции;
  • Минимальная температура наружного воздуха;
  • Температура поддержания;
  • Максимальная и допустимые и технологические температуры продукта.

Обогрев полиэтиленовых труб высокого давления для систем водоснабжения и газоснабжения

Греющий кабель для полиэтиленовых труб высокого давления для систем водоснабжения и газоснабжения применяется низкотемпературный. Рабочая температура данного кабеля равна 65°C, кратковременная температура воздействия 85°C.

Автоматическая система управления температурой среды трубопровода производится с применением датчик температуры. Датчик температуры необходимо установить на наружную поверхность трубы.

Применение датчиков перегрева для данной системы не требуется. Потому что вся мощность обогрева и тепловой поток нагревательного кабеля направлена в перекачиваемый продукт, который занимает весь объем обогреваемого трубопровода. Следовательно, все тепло равномерно распределяется вдоль всего трубопровода и отсутствует локальный перегрев трубопровода, температуру нагрева выше 5°C контролирует датчик температуры.

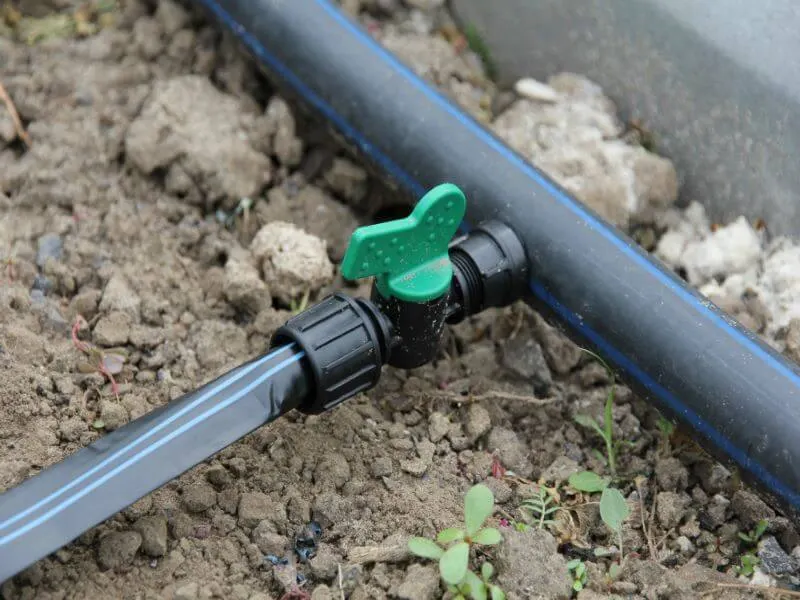

Обогрев полиэтиленовых труб высокого давления для систем водоснабжения и газоснабжения

Обогрев полиэтиленовых труб высокого давления для систем горячего водоснабжения

Греющий кабель для полиэтиленовых труб высокого давления для систем горячего водоснабжения применяется среднетемпературный. Рабочая температура данного кабеля равна 85-100°C, кратковременная температура воздействия 135°C.

Управления температурными параметрами среды трубопровода производится при помощи датчика температуры. Датчик температуры крепиться на наружную поверхность трубопровода.

Управление обогревом полиэтиленовых труб рекомендуется выполнять с применением датчика перегрева трубопровода около нагревательного кабеля. Датчик перегрева необходим потому, что рабочая температура нагревательного кабеля превышает допустимую температуру материала трубопровода, которая равна 80°C.

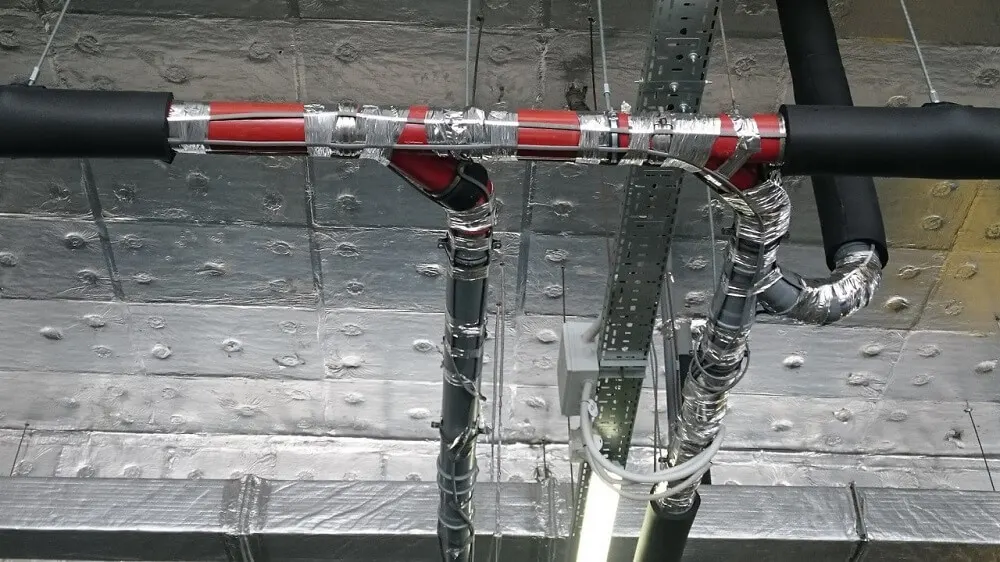

Обогрев полиэтиленовых труб высокого давления для систем горячего водоснабжения

Превышение допустимой температуры обогреваемого трубопровода может привести к деформации трубопровода и сокращению срока службы.

Обогрев пластиковых труб низкого давления для систем канализации и дренажа

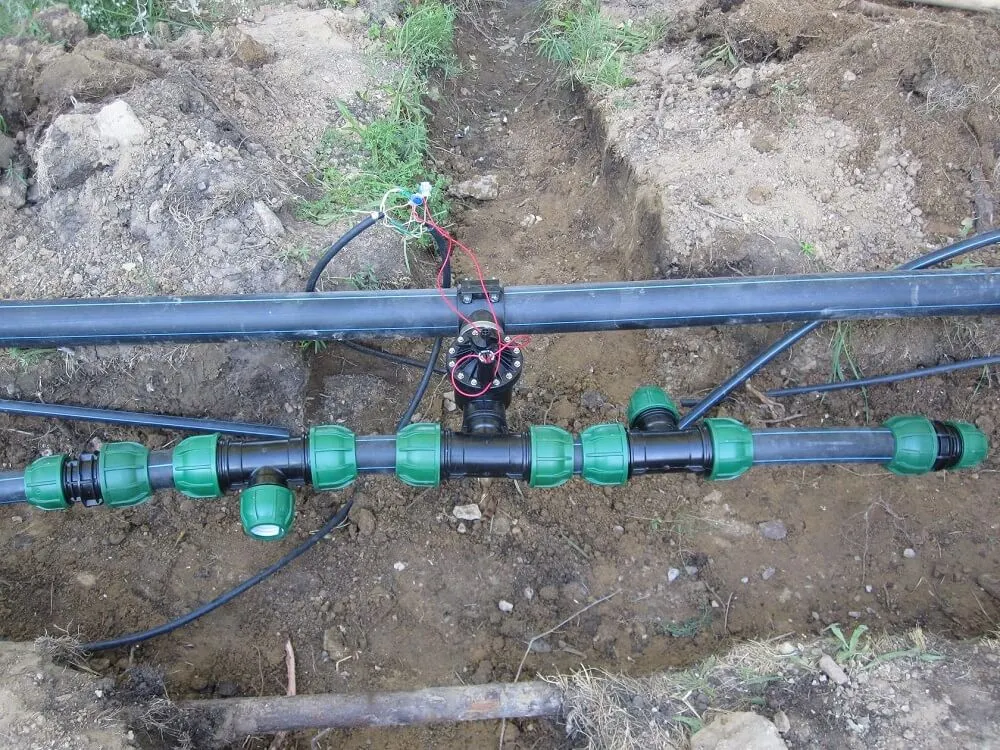

Обогрев пластиковых труб низкого давления для систем канализации и дренажа

Кабель обогревающий для пластиковых труб низкого давления для систем канализации и дренажа применяется низкотемпературный. Рабочая температура данного кабеля равна 65°C, кратковременная температура воздействия 85°C.

Управление температурой стенки трубы необходимо выполнить совместно с датчиком температуры. Датчик температуры монтируется на наружную поверхность трубопровода.

В данной системе обогрева трубопроводов ПНД рекомендовано применение датчика перегрева трубопровода в месте расположения нагревательного кабеля. Это необходимо для того чтобы не перегреть трубопровод, рабочая температура которого равна 65°C. Датчик перегрева не допускает постоянную работу нагревательного кабеля, который будет воздействовать на стенку трубы. Это вызвано тем, что перекачиваемый продукт занимает не весь объем трубопровода и большую часть времени он стоит пустой.

Обогрев полиэтиленовых (гофрированных) труб низкого давления для систем канализации и дренажа

Нагревательный кабель для полиэтиленовых (гофрированных) труб низкого давления для систем канализации и дренажа применяется низкотемпературный. Рабочая температура данного кабеля равна 65°C, кратковременная температура воздействия 85°C.

Мощность нагревательного кабеля принимается не выше 30 Вт/м. При необходимости применения мощности выше 30Вт/м, необходимо применить несколько ниток маломощного нагревательного кабеля.

Нагревательный кабель прокладывается в теплоспутниках трубопроводов.

Применение датчика температуры исключает явление перегрева стенки обогреваемого трубопровода.

Управление данной системой аналогичное обогрева трубопроводов ПНД системы канализации, только допустимая рабочая температура материала трубопровода равна 400С.

Датчик перегрева контролирует воздействие теплового потока нагревательного кабеля в наружную стенку трубопровода. Это вызвано тем, что перекачиваемый продукт занимает не весь объем трубопровода и большую часть времени он стоит пустой.

Для данного типа трубопроводов ввод нагревательных кабелей, датчиков температур и перегрева под теплоизоляцию производится через специальные фасонные изделия заводского производства.

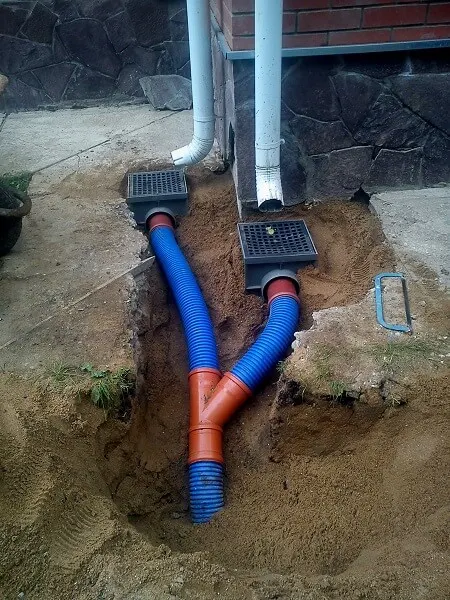

Обогрев полиэтиленовых (гофрированных) труб низкого давления для систем канализации и дренажа

Перед монтажом обогревающего кабеля на пластиковую трубу необходимо:

  • наклеить первый слой алюминиевый крепежной ленты вдоль трассы раскладки нагревательного кабеля;
  • смонтировать нагревательный кабель на трубе при помощи крепежной лентой GL с шагом 300 мм по длине окружности трубопровода;
  • на окончательно смонтированный нагревательный кабель наклеить второй слой алюминиевой крепежной ленты.
