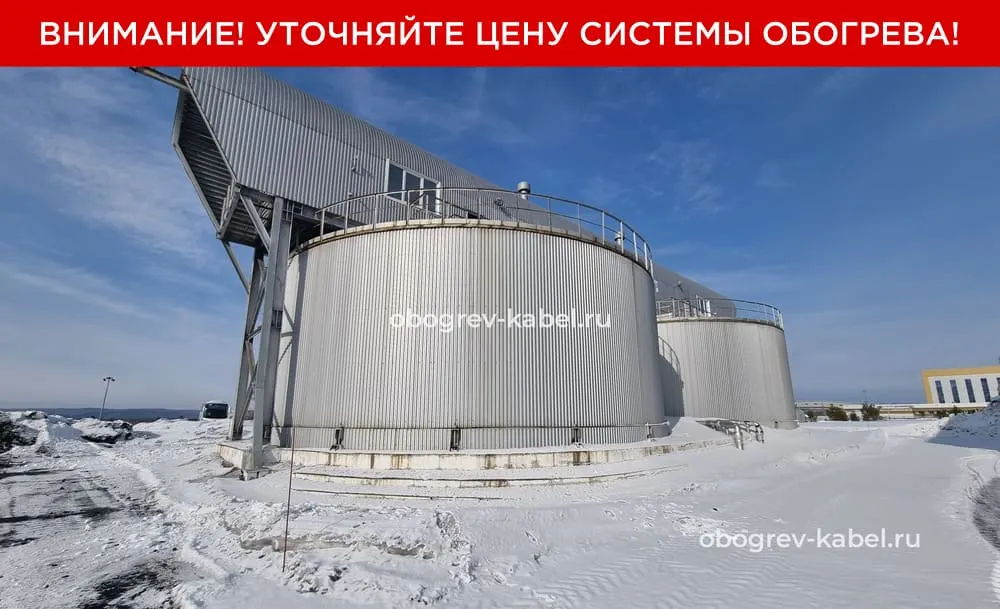

Система обогрева вертикального стального резервуара РВС-1000

Система обогрева вертикального стального резервуара РВС-1000

Система обогрева вертикального стального резервуара РВС-1000

Артикул: N002695

Параметры: Вертикальный

Материал: Сталь

Объём, м³: 1000 м³

Обогреваемый продукт: чищенные сточные воды

Назначение: Защита от замерзания

Бренд: СКО Альфа-Проджект

Все характеристики

Розничная цена:

363 785 р. / шт

727 570 р.

Уточняйте цену системы обогрева!

Производитель имеет право изменить цену в зависимости от рыночной стоимости и характеристик

Характеристики

Описание

Основные характеристики

Артикул: N002695

Параметры: Вертикальный

Материал: Сталь

Объём, м³: 1000 м³

Обогреваемый продукт: чищенные сточные воды

Назначение: Защита от замерзания

Общая мощность системы, кВт: 40 кВт

Размещение объекта: На открытом воздухе

Тип теплоизоляции: Минеральная вата

Управление обогревом: Шкаф управления

Пропарка: Нет

Минимальная температура окружающей среды, °C: -39 °C

Требуемая температура стенки резервуара, °C: 5 °C

Габариты, мм: 16000 х 6010 мм

Толщина теплоизоляции, мм: 100 мм

Взрывозащита: Нет

Описание товара

Система обогрева вертикального резервуара РВС-1000 из углеродной стали рассчитана и предназначена для сохранения текучего состояния жидкости при хранении или транзите. Использованное в системе оборудование, утепление и греющий кабель позволяют поддерживать температуру в резервуаре равную +5 °С, при максимальном нижнем значении температуры окружающей среды равному -39 °С.

В качестве саморегулирующегося греющего кабеля был выбран SRG 40-2CR-UV.

Спецификация оборудования и материалов

№	Наименование	Обозначение	Ед. изм.	Кол-во
1. Подсистема обогрева
1.1	Саморегулирующийся греющий кабель	SRG 40-2CR-UV	м	500
1.2	Комплект заделки для кабеля	ТКТ/ПРОМ	шт	9
1.3	Комплект заделки для кабеля	ТКТ/3М	шт	5
2. Подсистема питания
2.1	Шкаф управления	ШУЭОр-20/9-Т212х-240607_13-ЕЛ	шт	1
2.2	Коробка соединительная	Ех АР-12-А	шт	3
3. Подсистема управления
3.1	Датчик температуры	ДТС014-50М.В3.25/10	шт	2
3.2	Коробка соединительная	Ех АР-14-А	шт	1
4. Подсистема крепления
4.1	Этикетка: Внимание электрообогрев		шт	17
4.2	Лента монтажная	ТП	м	400
4.3	Лента крепежная	ЛАМС	шт	15
4.4	Хомут	ХЛ-30	м	900
4.5	Крепежные элементы для хомута	ЗХЛ-3/30	шт	40

Шкаф управления собственного производства

С шкафом управления отгружается эксплуатационно-техническая документация:
паспорт, инструкция по эксплуатации, сертификат соответствия требованиям ТР ТС 004/2011 и ТР ТС 020/2011

Технические данные

Номинальная мощность системы электрообогрева общая	40 кВт
Расчетная мощность системы электрообогрева общая	120 кВт
Количество фаз питания	3
Номинальный ток системы электрообогрева	60.6 А
Расчетный ток системы электрообогрева	181.8 А
