Обогрев участка кровли и водосточных труб многоэтажного дома

г. Москва
2017 г.

Объект обогрева

Обогрев участка кровли и водосточных труб. Многоэтажный дом г. Москва.

Назначение системы обогрева участка кровли и водосточных труб

Система обогрева предназначена для защиты кровли и водостоков от образования наледей; предупреждения падения сосулек и, как следствие, безопасности людей; предотвращения накопление снега.

При разработке технического решения принимались во внимание конструктивные особенности кровли и требования, предъявляемые Заказчиком, такие как условия эксплуатация кровли в зимний период и необходимость выбора греющего кабеля и сопутствующего электрооборудования, пригодного для использования в условиях местного климата.

Технические характеристики объекта

Длина обогреваемого участка края кровли – 130 м
Высота водосточных труб – 21 м, количество – 16 шт.

Техническое решение

Нашими специалистами был выполнен теплотехнический расчет и подготовлена документация для проекта электрического обогрева кровли данного здания на базе греющего кабеля. Учитывая тип крыши, ее конфигурацию и вид кровельных материалов, а также материал и параметры водосточных труб (диаметр, количество изгибов и т.д.) была рассчитана необходимая длина нагревательной ленты и составлена соответствующая комплектация оборудования и материалов.

Исходя из климатических особенностей региона и расположения здания был использован низкотемпературный саморегулирующийся греющий кабель Samreg 40-2CR-UF производства Южная Корея. Этот кабель автоматически изменяет свою выходную мощность в зависимости от температуры воздуха окружающей среды. Максимальная теплоотдача кабеля (45 Вт/м) достигается при его контакте со снегом или льдом. При повышении температуры воздуха мощность системы заметно уменьшается. Данный кабель сохраняет все свои технические свойства в диапазоне температур от -40С до +85С. Преимуществом также является возможность отреза данного кабеля на произвольные по длине участки, при этом каждая отрезанная часть сохраняет все свои параметры. Оплетка кабеля Samreg-CR состоит из медных луженых проволок и оболочки из полиолефина, которая позволяет защитить кабель от прямого воздействия ультрафиолетовых лучей и влаги в течение многих лет.

Для экономного потребления электроэнергии система посредством контрольного оборудования (терморегулятор и датчики) автоматически включается при нахождении температуры наружного воздуха в диапазоне от -10 °С до +5 °С и наличии атмосферных осадков.

Особенности системы обогрева

Нагревательный кабель укладывается вдоль скатной кровли в две нитки, водосточные трубы обогреваются в одну нитку кабеля.
Общая длина нагревательного кабеля 1050 м.
Количество секций – 24 шт.
Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры от -10°С до +5°С, что дает дополнительную экономию электроэнергии. В шкафу реализован автоматический и ручной режим работы системы обогрева.
Применение метеостанции – регулятор РТМ-2000 с датчиками – позволяет также значительно экономить электроэнергию за счет включения системы обогрева только в нужное время, то есть при одновременности двух факторов: температуре окружающего воздуха ниже нуля и выпадении осадков. Данная система позволяет очень гибко управлять электрообогревом кровли.

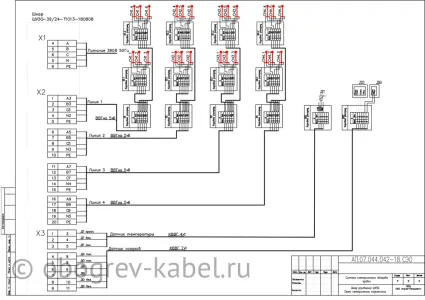

Состав и устройство системы

Саморегулирующийся нагревательный кабель Samreg40-2CR-UF, общая длина 1050 м
Коробка силовая для подключения до 3-х секций нагревательного кабеля
Коробка контрольная для подключения датчиков
Терморегулятор РТМ-2000 в комплекте с датчиком температуры, датчиком влажности и датчиком осадков
Шкаф управления системой электрообогрева. Шкаф управления обеспечивает защиту от тока утечки, коротких замыканий и перегрузок. Предусмотрен режим ручного управления (режим оттайки). Типоисполнение шкафа — навесное. Размеры (ВхШхГ) – 800х650х250 мм
Система крепления кабеля, состоящая из зажимов, хомута, троса (подбирается индивидуально для каждого объекта)

Мощность системы обогрева составила 42 кВт.
