Обогрев участка кровли и водосточных труб частного дома

Частное лицо
г. Москва
2017 г.

Объект обогрева

Обогрев участка кровли и водосточных труб. Частный дом. г. Москва.

Назначение системы обогрева кровли и водосточной системы

Задачами обогрева частного дома являлись защита кровли и водосточных труб от обледенения; предотвращения накопление и застаивания снега на крыше; сохранность и долговечность кровли.

Технические характеристики объекта

Длина обогреваемого участка края кровли – 32 м
Длина водосточных труб – 11 м, количество – 3 шт.

Техническое решение

По предоставленным Заказчиком данным был проведен теплотехнический расчет и подготовлена проектная документация электрического обогрева данного дома на базе греющего кабеля. Учитывая тип крыши, ее конфигурацию и вид кровельных материалов, а также материал и параметры водосточных труб (диаметр, количество изгибов и т.д.) была рассчитана необходимая длина нагревательной ленты и составлена соответствующая комплектация оборудования и материалов.

Проанализировав особенности расположения дома, а также климатические и погодные условия местности был выбран низкотемпературный саморегулирующийся греющий кабель Samreg40-2CR-UF с номинальной мощностью 40Вт/м.

Кабель автоматически изменяет свою выходную мощность в зависимости от температуры окружающей среды. При повышении температуры воздуха мощность системы заметно уменьшается, тем самым обеспечивая экономию электроэнергии и финансов Заказчика.
Возможно использование данного кабеля в диапазоне температур от -40С до +85С.
Преимуществом также является возможность отреза данного кабеля на произвольные по длине участки, при этом каждая отрезанная часть сохраняет все свои параметры.
Оплетка кабеля Samreg-CR состоит из медных луженых проволок и оболочки из полиолефина, которая позволяет защитить кабель от прямого воздействия ультрафиолетовых лучей и влаги в течение многих лет.

Для наиболее экономного потребления электроэнергии система посредством контрольного оборудования (терморегулятор и датчик) автоматически включается при нахождении температуры наружного воздуха в заданном диапазоне температур.

Особенности системы обогрева

Нагревательный кабель укладывается вдоль скатной кровли в две нитки, водосточные трубы обогреваются в одну нитку кабеля.
Общая длина нагревательного кабеля 145 м.
Количество секций – 3 шт.
Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры от -10°С до +5°С. В шкафу реализован автоматический и ручной режим работы системы обогрева.

Состав и устройство системы

Саморегулирующийся нагревательный кабель Samreg40-2CR-UF, общая длина 145 м
Коробка силовая для подключения до 3-х секций нагревательного кабеля
Коробка контрольная для подключения датчиков
Терморегулятор АРТ-19-5К
Шкаф управления системой электрообогрева. Шкаф управления обеспечивает защиту от тока утечки, коротких замыканий и перегрузок. Предусмотрен режим ручного управления (режим оттайки).

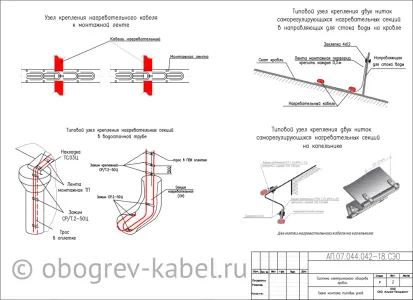

Система крепления кабеля

Мощность системы обогрева составила 5,8 кВт.
